250轴距穿越式四旋翼飞行器结构设计

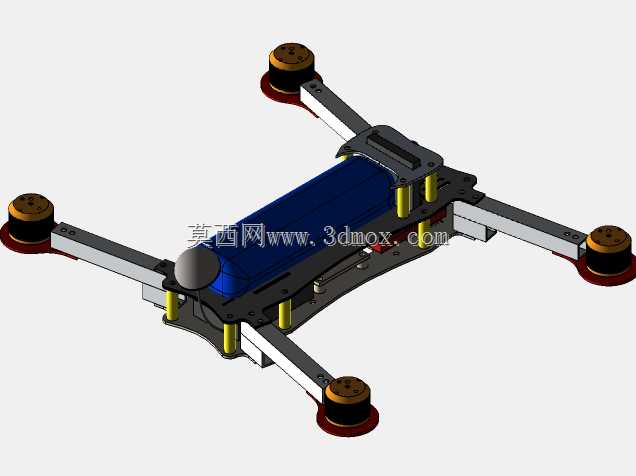

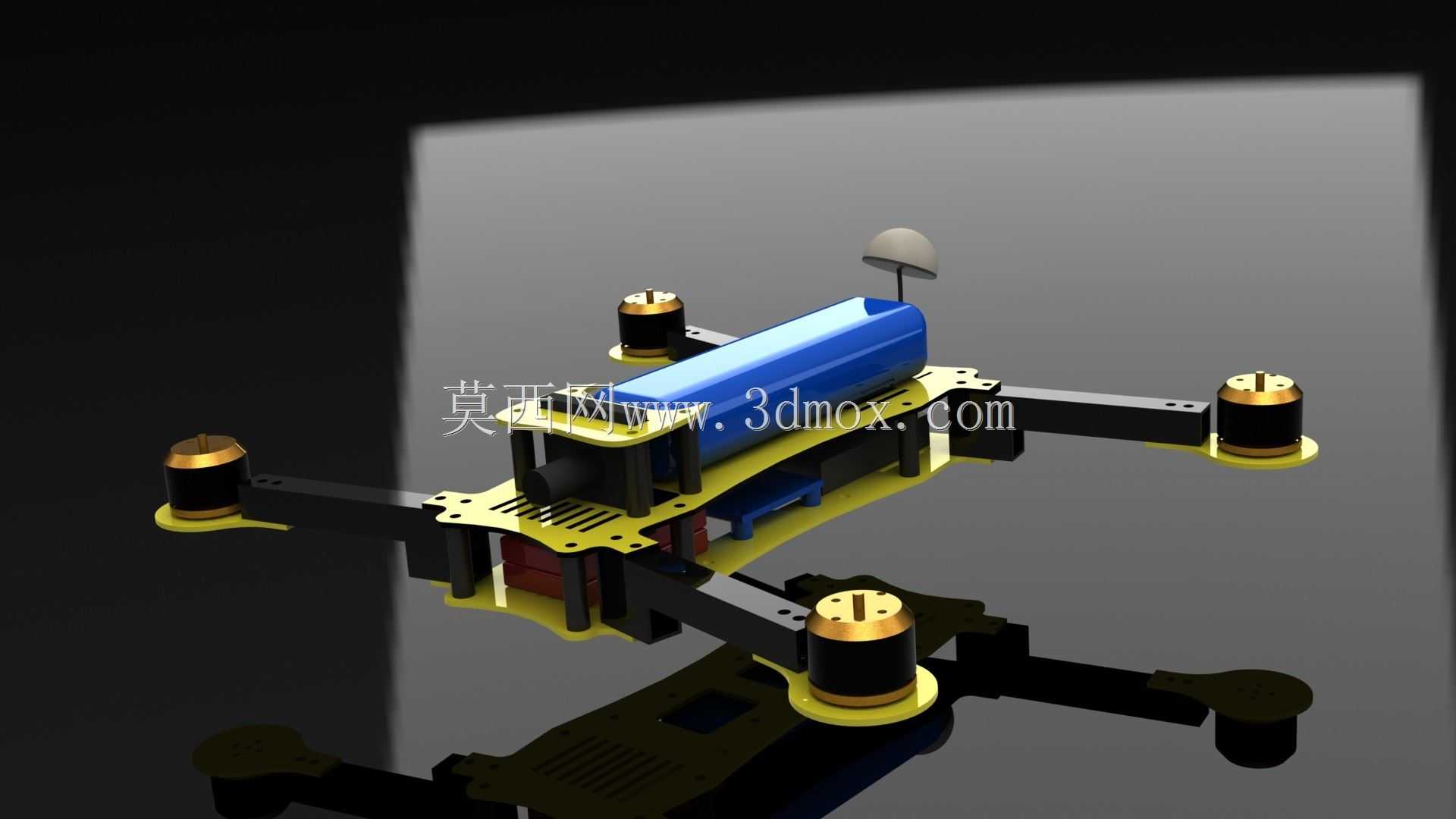

这款250毫米轴距的四旋翼结构，是针对小尺寸穿越类飞行场景做的优化设计，日常多用于近距航拍作业、狭小空间巡检、航模竞技飞行这类对机动灵活性要求较高的场景。整机机架采用分体式机臂布局，四个机臂从中心底板向外延伸，机臂末端预留了标准动力安装位，可适配常规尺寸的无刷电机，电机安装座做了下沉式定位设计，能保证电机输出轴与机臂平面的垂直度，减少飞行过程中的动力偏斜损耗。中心舱段采用分层堆叠结构，上层预留了飞控、接收机的安装空间，下层专门规划了电池容纳位，本次迭代调整了电池仓的固定结构，更换了适配的电池安装卡位，能兼容更大容量的锂聚合物电池，同时保证电池重心落在整机几何中心附近，避免飞行时出现重心偏移导致的配平问题。机臂与中心底板的连接位置做了加强筋结构，兼顾轻量化与抗冲击性能，日常飞行中出现轻微擦碰、降落冲击时，能分散连接处的应力，避免机臂根部断裂。整机的安装边界控制严格，250毫米的轴距让整机对角线尺寸控制在合理范围，既可以在室内、楼宇间隙这类狭小空间灵活穿行，也能保证足够的桨距空间，适配对应尺寸的螺旋桨，不会出现桨叶打舱体的问题。飞控安装位预留了标准的减震安装孔位，可搭配减震球使用，过滤飞行过程中的高频振动，保证飞控传感器的采样精度。顶部预留了GPS或者图传天线的安装位，天线座做了抬高设计，避免机身结构遮挡信号。整机走线槽沿着机臂内侧布置，可将电调信号线、电机线规整收纳在机架内部，减少飞行时的风阻，也避免线材外露被桨叶打到。起落部分做了轻量化的凸台设计，降落时可以支撑机身，避免底部电池、摄像头直接接触地面造成磨损。整个结构的装配逻辑遵循快拆需求，机臂与中心板采用标准紧固件连接，日常维护更换受损机臂时不需要完全拆解整机，外场作业时可以快速完成备件更换。动力布局采用X型四轴配置，四个电机的安装平面保持统一高度，保证螺旋桨旋转平面共面，提升飞行姿态的稳定性，中心板上预留了电调的安装卡位，可将电调固定在中心板侧面，兼顾散热与走线便利性。
