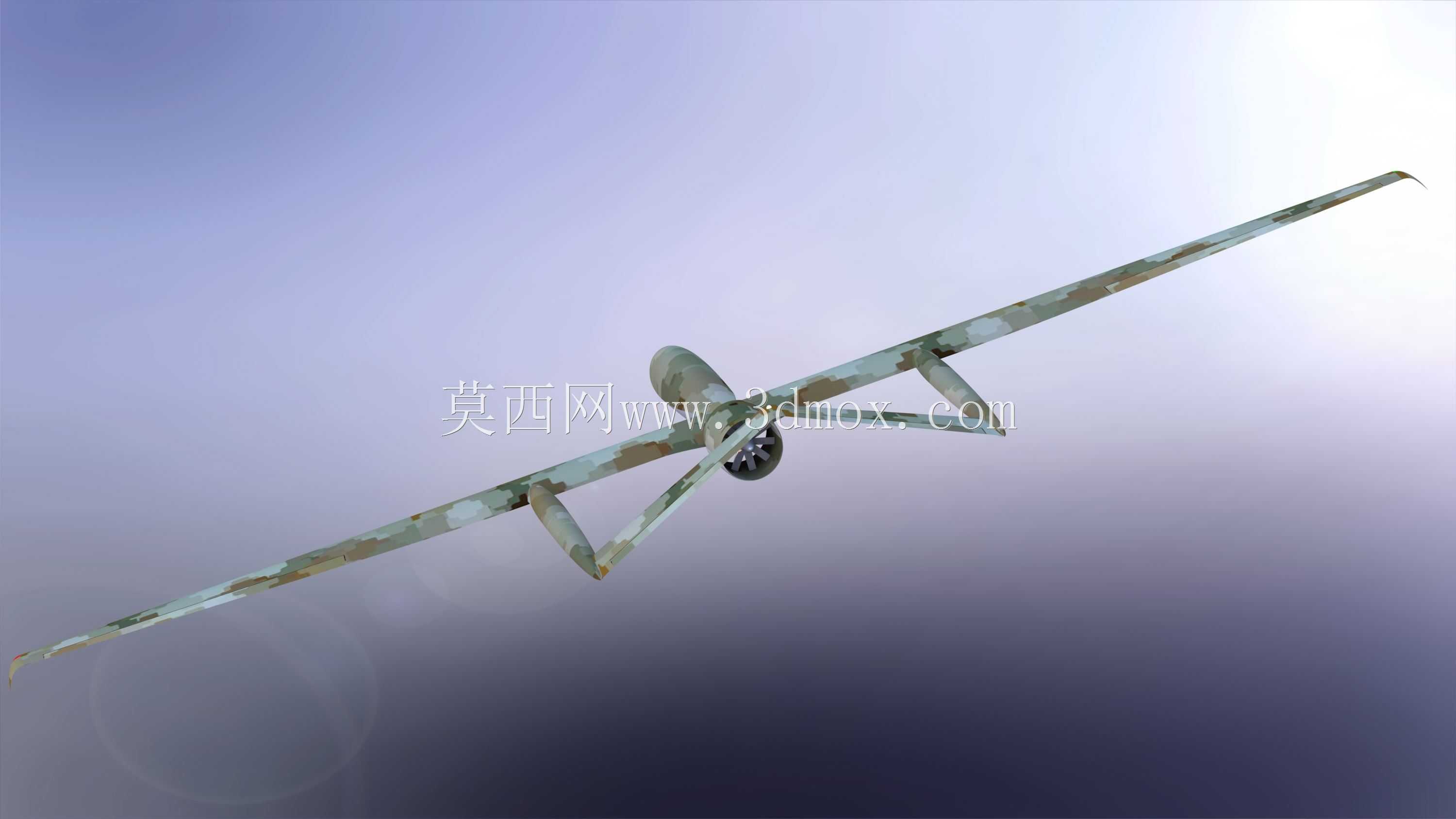

迷彩涂装涵道式长航时固定翼无人机

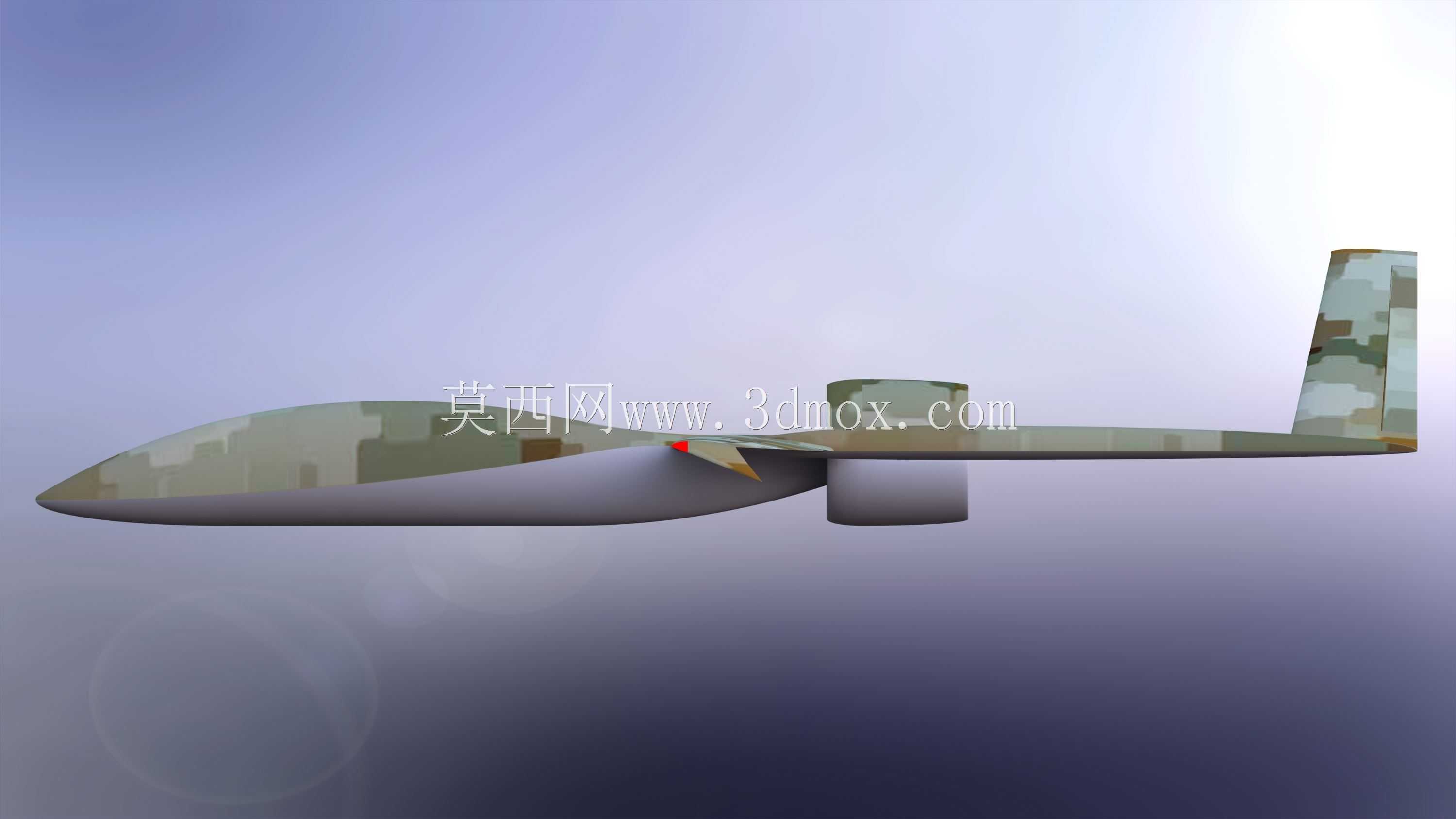

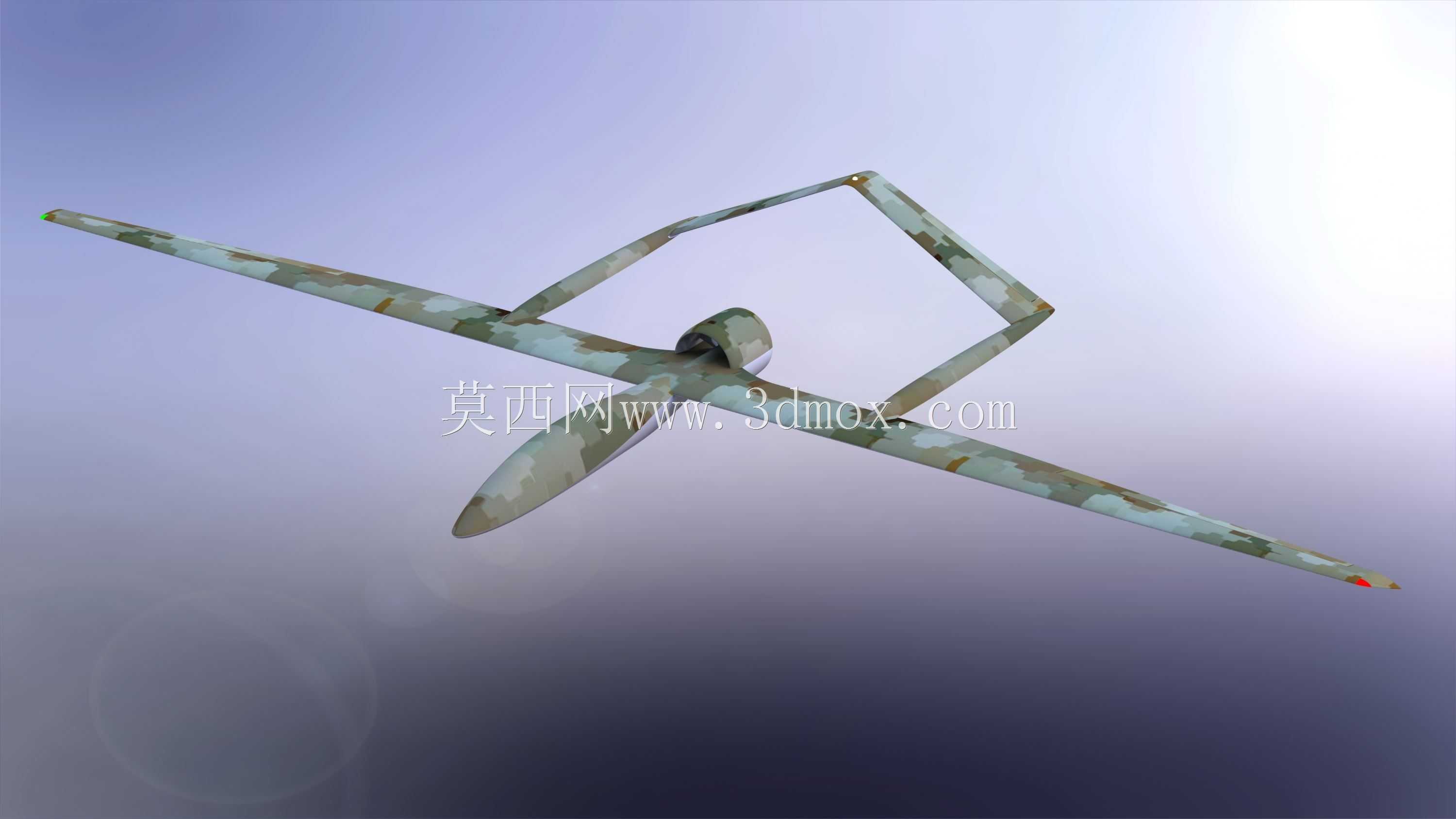

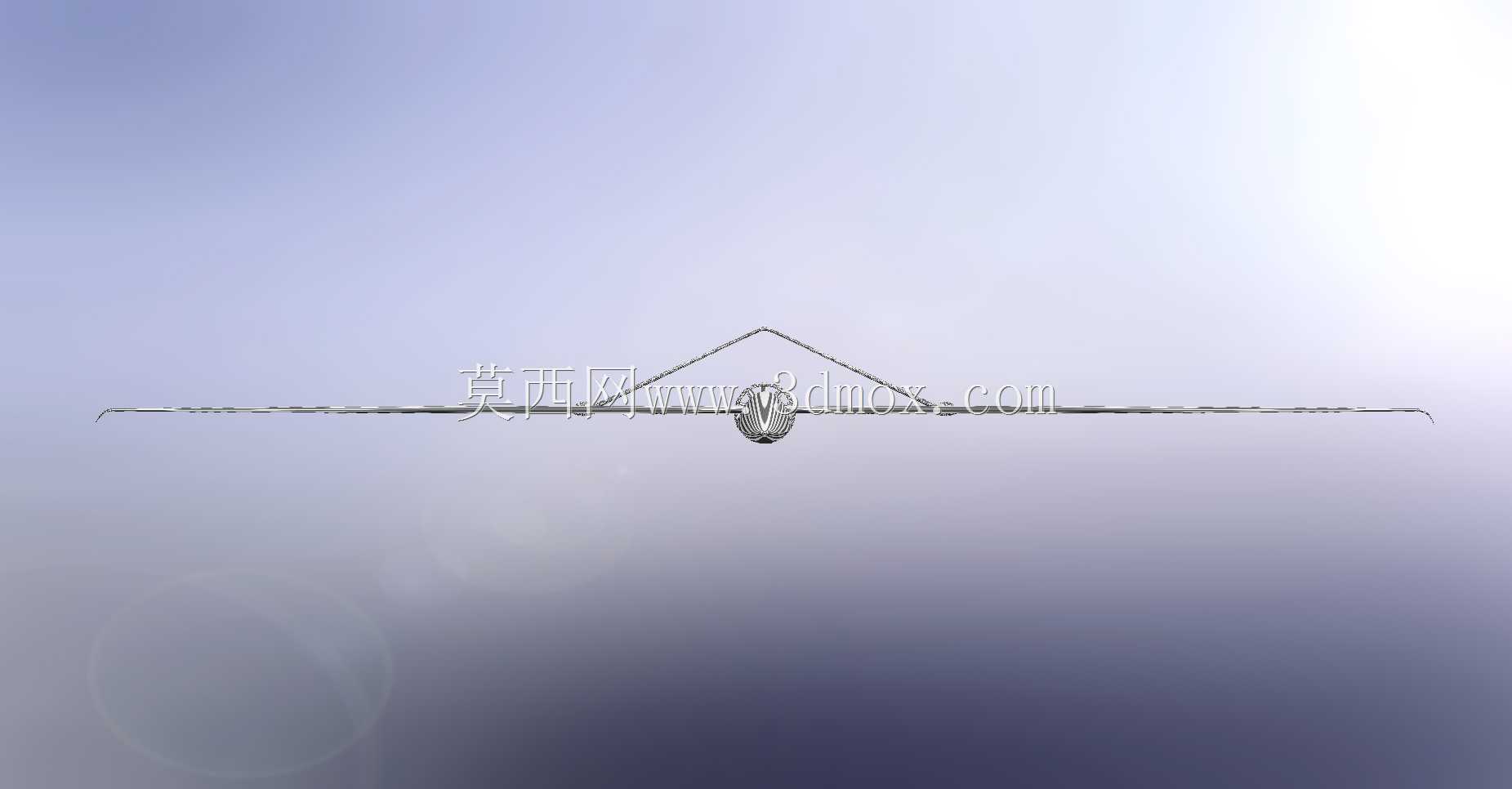

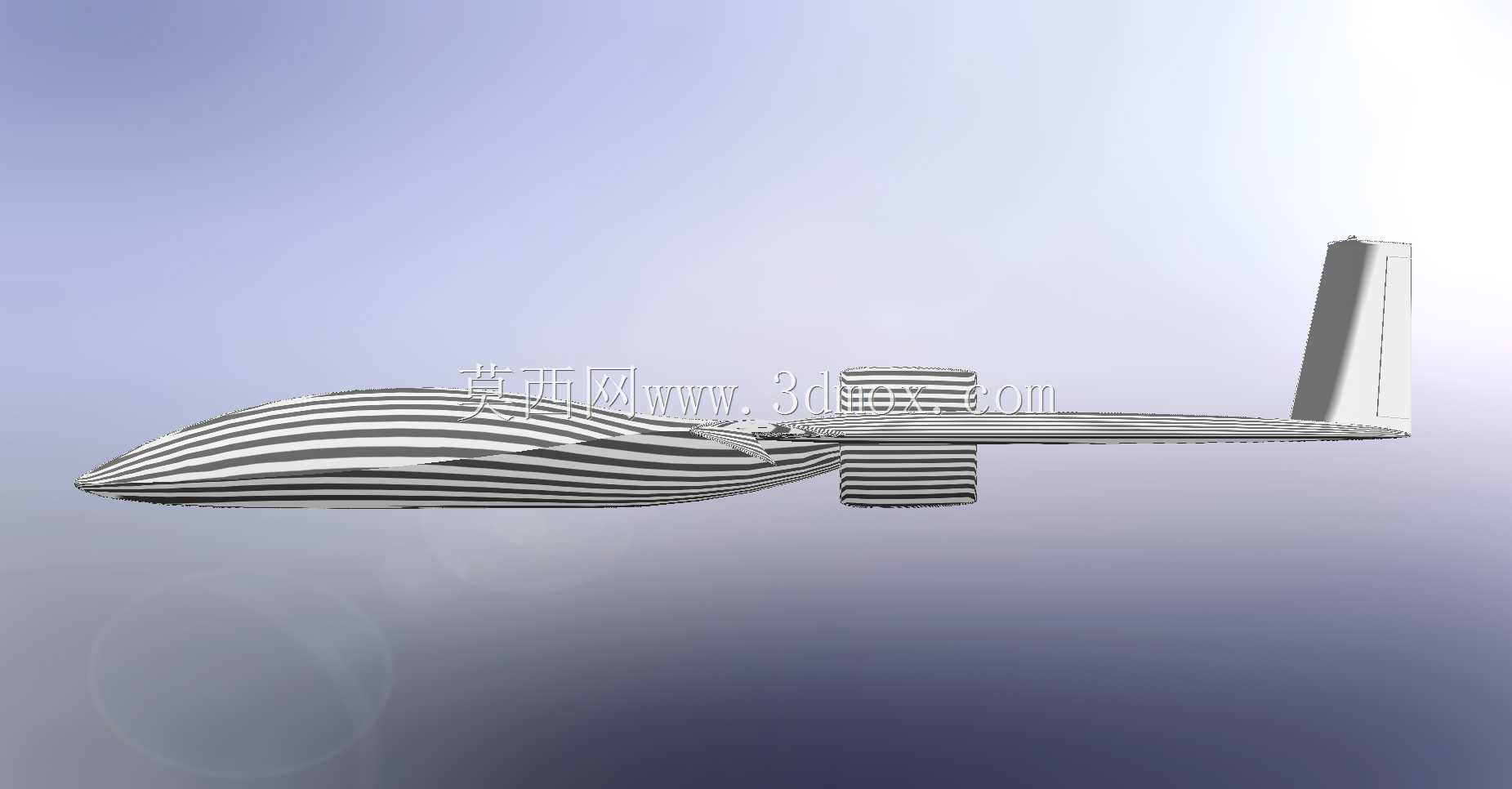

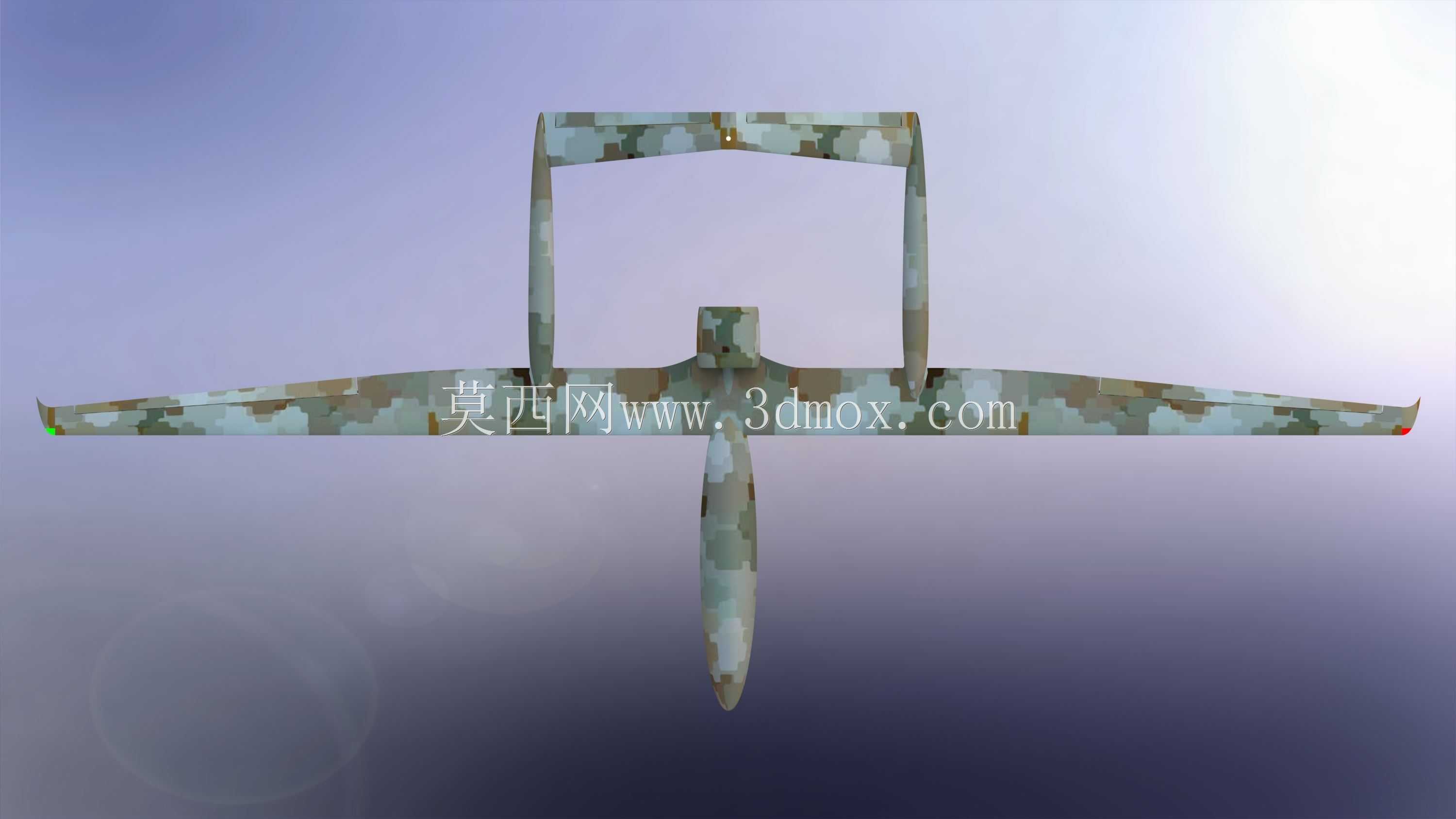

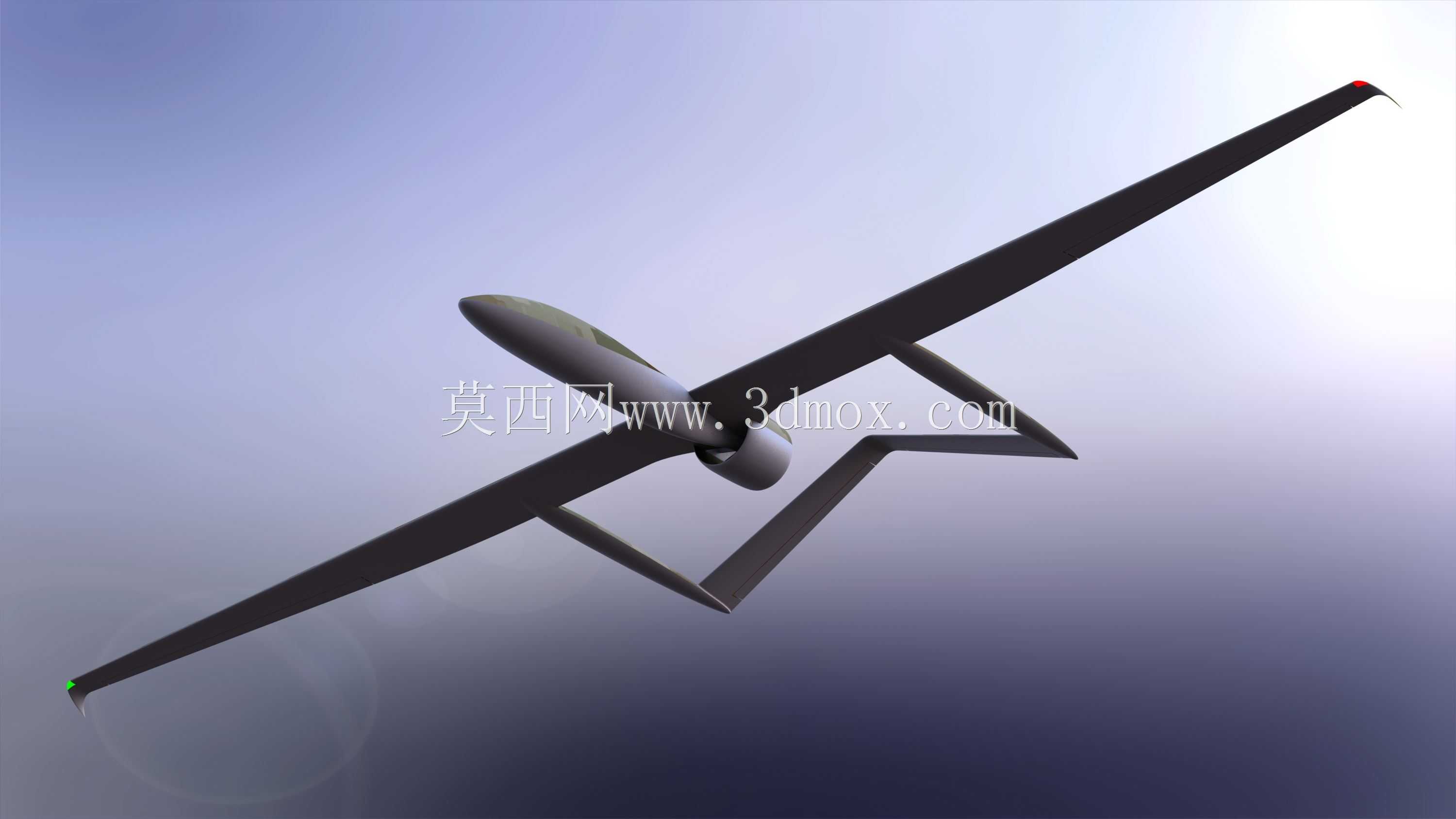

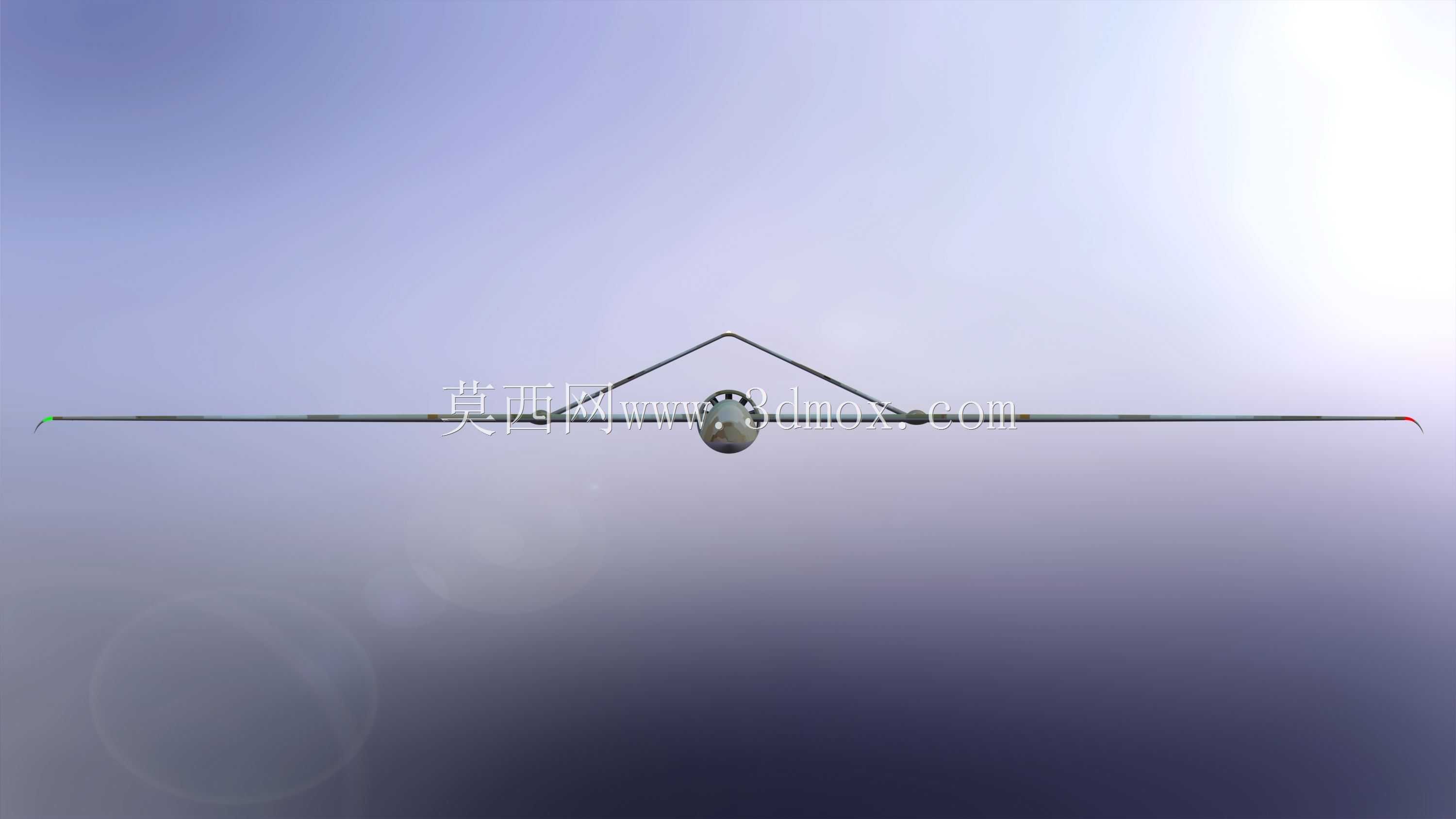

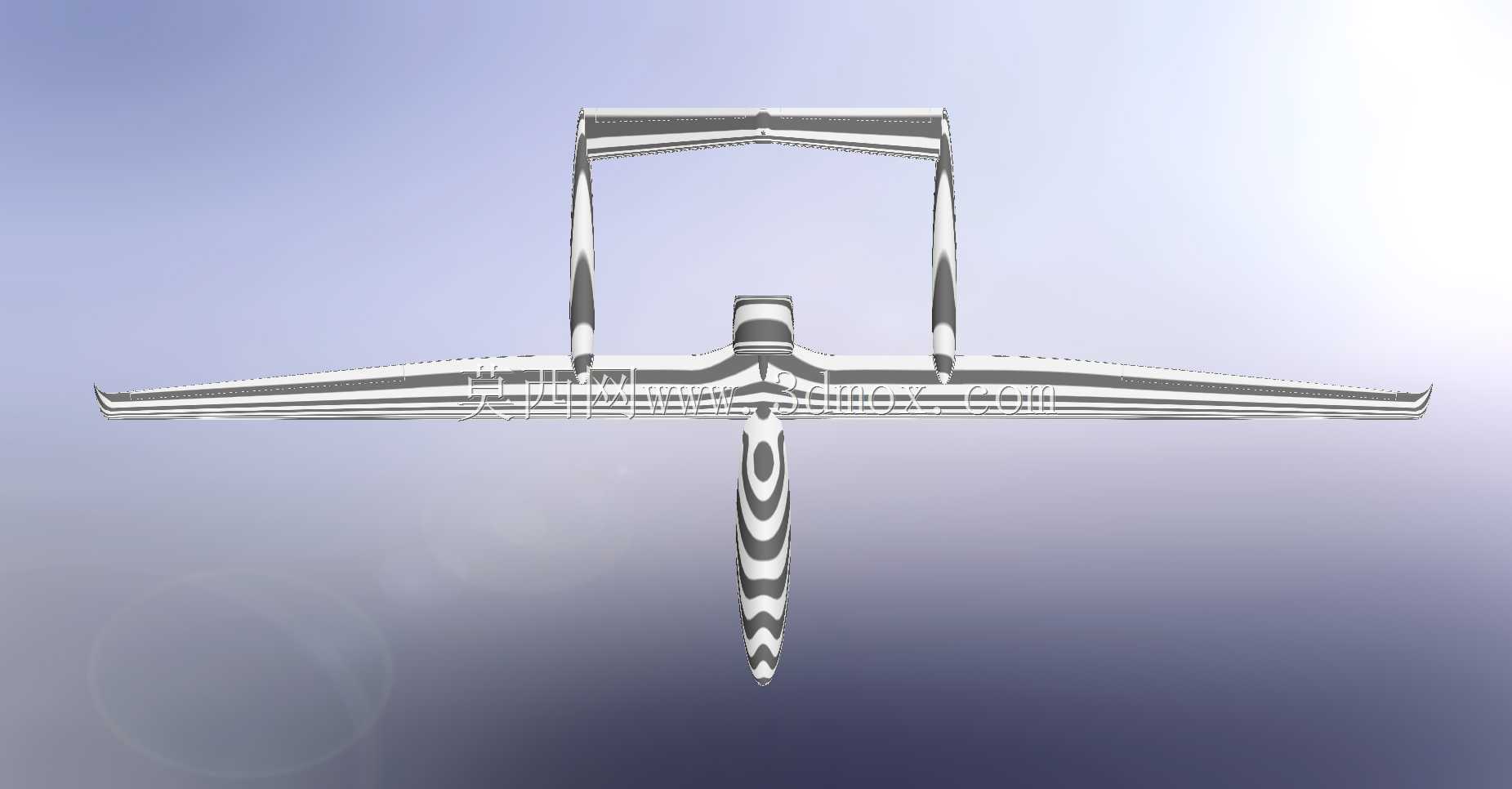

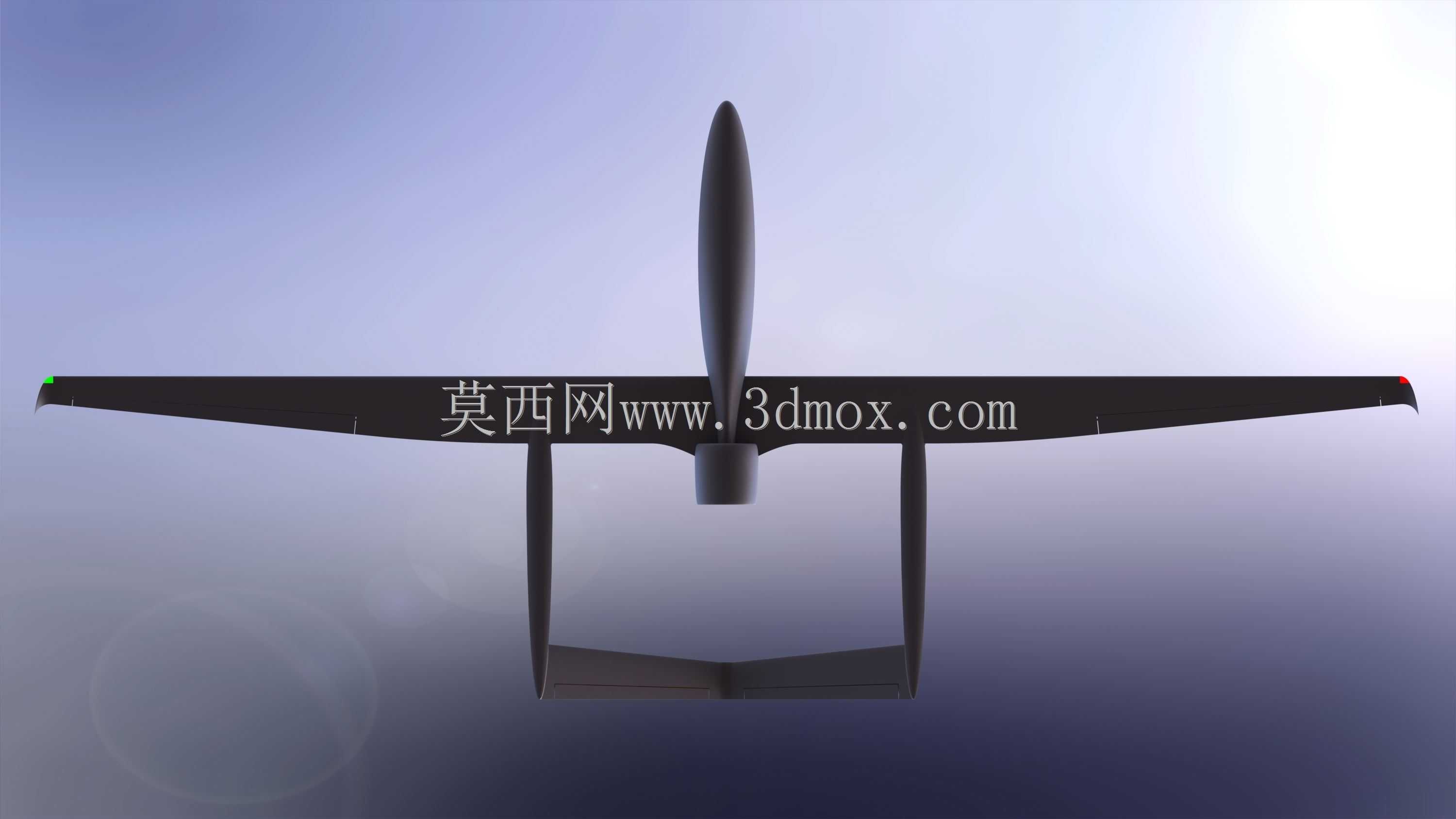

这款涵道尾推式固定翼飞行器的设计，最初是为了满足低空低速长航时侦察任务的载荷适配需求，整体气动布局没有采用常规的单垂尾或双垂尾结构，而是选择了闭环式尾翼构型，这种设计能在降低尾翼结构重量的同时，减少大迎角飞行状态下的气流分离问题，提升低空紊流环境下的飞行稳定性。从结构设计逻辑来看，整机采用大展弦比平直翼布局，机翼展长与机身长度的比例控制在3.2:1，机翼相对厚度从翼根到翼尖做渐变收窄处理，翼根处预留了设备舱安装空间，可搭载可见光摄像、红外侦测等任务载荷，机翼前缘做了轻微的后掠修型，能在低速巡航时降低诱导阻力，提升单位燃油下的续航表现。动力系统采用机身尾部内置涵道风扇的布局，相比外露式螺旋桨，涵道结构既能降低飞行过程中的气动噪音，也能避免低空作业时螺旋桨剐蹭树枝、线缆等障碍物，提升复杂地形下的飞行安全性，涵道进气口做了圆滑过渡修型，能减少进气紊流对风扇效率的影响，尾喷口略微向下倾斜，可在起飞阶段提供额外的抬头力矩，缩短滑跑起飞距离。机身采用流线型纺锤体设计，机头位置预留了传感器安装窗口，整体截面为椭圆形，能在保证内部设备安装空间的前提下，降低机身迎风面积带来的压差阻力，机身腹部设计有平滑的设备舱盖板，可快速开启完成载荷更换与电池维护，起落架采用轻量化的滑橇式结构，无需额外的收放机构，能在草地、硬质土路等简易场地完成起降，适配野外作业的无铺装跑道场景。尾翼的闭环结构将平尾与垂尾整合为一体，左右两侧的垂尾段向外倾斜，既可以提升航向稳定性，也能在侧风降落时减少侧滑带来的操控偏移，尾翼与机身的连接段做了翼型融合处理，避免连接位置出现气流涡旋，降低飞行阻力。整机表面的迷彩涂装采用低可视度的多色块拼接设计，适配林地、荒漠等多种野外作业环境的隐蔽需求，机翼与尾翼的边缘做了倒角处理，避免尖锐结构在运输、组装过程中造成磕碰损伤。从安装边界来看，机翼与机身采用快拆式插接结构，拆解后单个部件的最大长度不超过1.2米，可放入常规的便携运输箱内，满足外场作业的快速转运、快速组装需求，整机的重心位置设计在机翼平均气动弦长的30%位置，在搭载不同重量的任务载荷时，仅需调整电池安装位置即可完成重心配平，无需额外增加配重块，有效控制整机的结构重量。
