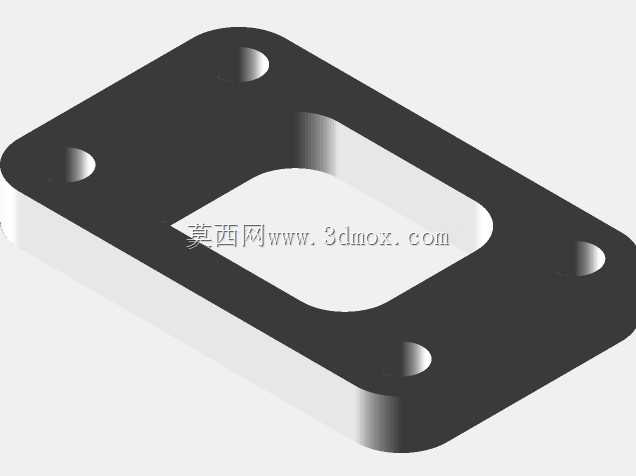

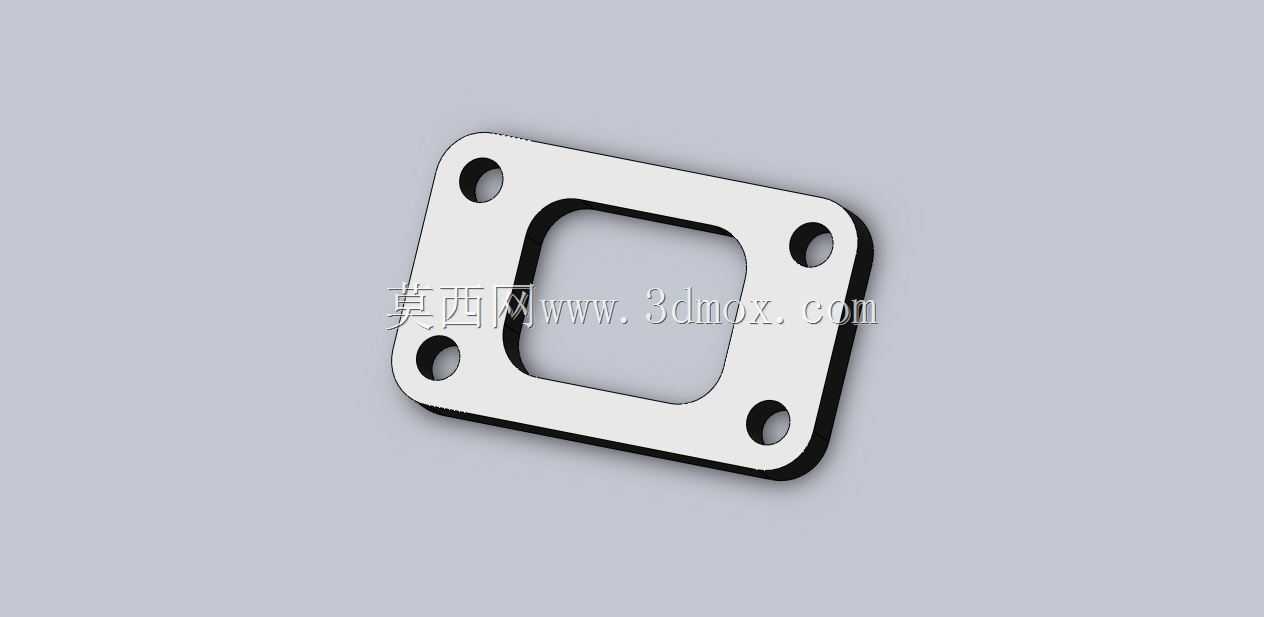

T3涡轮增压器方形四孔安装法兰结构

这款法兰件主要应用在搭载T3规格涡轮增压器的内燃机进气侧，承担涡轮压气机壳与进气端管路、中冷器前段管路的刚性连接功能，是增压进气系统里保障密封可靠性、定位精度的核心连接件。在实际装车或台架测试场景中，法兰的安装面平面度直接决定了增压管路的漏气率，一旦接合面存在翘曲或者孔位偏差，高负荷工况下进气压力泄漏会直接导致增压值不足，空燃比偏离标定区间，不仅会拉低动力输出效率，严重时还会引发涡轮喘振，损伤压气机叶轮。从结构设计逻辑来看，这款法兰采用方形外轮廓，四个安装孔分布在四角位置，相比同通径的圆形法兰，方形布局在有限的安装空间里能获得更大的孔间距，螺栓拧紧时的压紧力分布更均匀，不会出现圆形法兰相邻螺栓间距过小导致的局部密封面压合不实问题。中间的方形通流孔完全匹配T3涡轮增压器的进口截面尺寸，通流边缘做了小倒角处理，避免气流进入压气机壳时产生直角锐边扰流，降低进气阻力的同时，也能减少高速气流在管壁形成的紊流噪声。安装边界方面，法兰的厚度设定兼顾了刚性与轻量化需求，四个安装孔的孔径适配常用的法兰连接螺栓规格，孔位的位置度公差严格控制在机械连接的通用公差范围内，既保证安装时螺栓能顺利穿入，又能避免间隙过大导致的法兰错位。密封面区域没有额外的密封槽设计，依靠接合面的精加工平面度配合密封垫片实现密封，这种设计适配市面上绝大多数T3涡轮增压器的配套安装尺寸，不管是原厂替换改装，还是自制进气系统的台架搭建，都能直接匹配安装，不需要额外做孔位修锉或者端面二次加工。在实际建模过程中，这类法兰的建模逻辑需要优先保证安装孔的位置精度与接合面的平面度，倒角与圆角的处理要匹配实际加工工艺，避免出现设计结构无法通过常规铣削加工实现的问题，同时要注意法兰边角的倒钝处理，防止安装过程中锐边割伤密封垫或者操作人员。
