轻量化多孔铰接吊耳结构设计

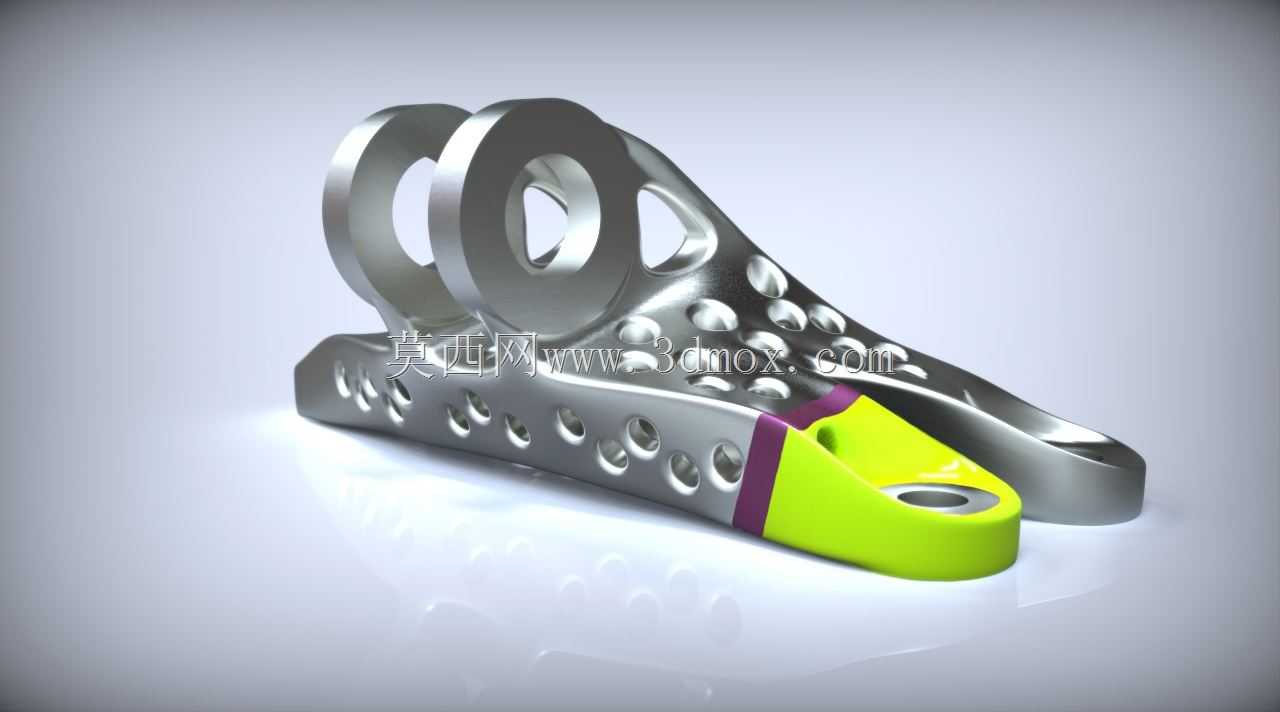

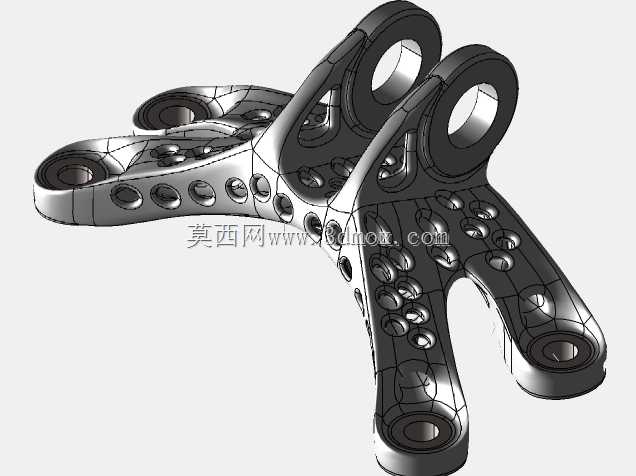

这款铰接吊耳结构主要应用于需要频繁拆装、对载荷自重比要求严苛的机械连接场景，常见于航空航天地面保障设备、高端赛事赛车悬架连接、轻量化工业机器人臂端铰接点位，用来实现两个构件之间的铰接传动，同时传递拉压双向载荷，避免连接部位出现应力集中导致的断裂失效。从结构设计逻辑来看，整个构件采用拓扑优化思路完成构型迭代，在保证铰接点位强度、安装边界尺寸符合装配要求的前提下，尽可能去除非承载区域的材料，最终实现了超过八成的减重幅度，整体质量控制在379g，相比同载荷等级的实体铣削吊耳，自重优势十分明显。构件主体的两个同轴铰接孔是核心承载部位，孔位周边保留了完整的环形实体结构，保证销轴装配后的接触面积足够，避免孔壁在交变载荷下出现压溃变形；从铰接孔向外延伸的承载臂上，规则排布了多组大小不一的镂空孔，这些孔位并非随意开设，而是沿着应力传递路径的走向，在应力水平低于材料许用值的区域去除材料，既不会削弱整体结构的承载能力，还能减少加工过程中的材料浪费，同时降低构件自身的运动惯量，适配高速往复运动的铰接场景。构件末端的安装位设置了单独的衬套嵌装区域，图中亮色部分即为耐磨衬套的安装位，该区域与主体结构采用过盈配合装配，衬套可选用自润滑耐磨材质，在铰接转动过程中减少销轴与吊耳本体的磨损，后期维护时仅需更换衬套即可，无需整体更换吊耳构件，大幅降低全生命周期的使用成本。安装边界方面，两个主铰接孔的同轴度、孔间距公差控制在IT7级精度范围内，末端安装孔的中心距、端面平面度都符合通用机械铰接件的装配规范，可直接适配标准规格的铰接销轴，无需二次加工即可完成装配。整个构件的外轮廓全部做了圆弧过渡处理，没有尖锐的直角棱边，既可以减少热处理过程中的应力集中风险，也能避免装配过程中划伤操作人员，同时降低运动过程中与周边构件发生干涉剐蹭的概率。从受力特性来看，该结构可承受沿吊耳长度方向的额定拉压载荷，同时能承受一定角度的偏载力矩，多孔结构在受冲击载荷时还能起到小幅吸能缓冲的作用，相比实体结构的抗冲击疲劳表现更优。
