竞速穿越式四轴无人机机架结构设计

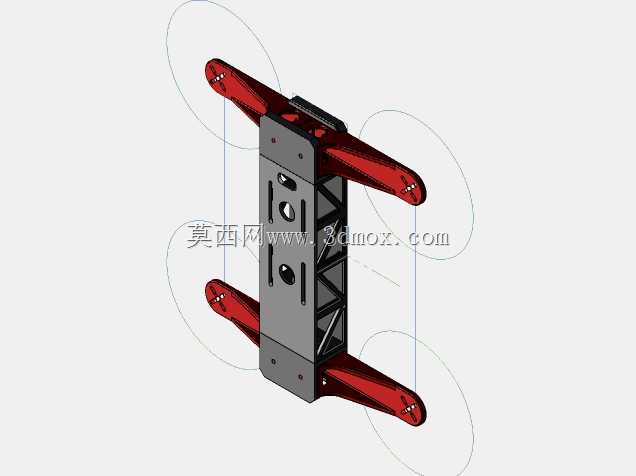

这款四轴竞速无人机机架的设计，核心围绕小型穿越飞行的实际使用需求展开，整体采用上下分体式的中心板加机臂一体化布局，中心区域预留了飞控、电调、电池等核心部件的安装空间，机臂采用向外延伸的X型布局，四个机臂末端分别预留动力电机的安装孔位，孔位匹配常规22系列无刷电机的安装尺寸，可直接适配对应规格的竞速动力套装。从实际应用场景来看，这类机架主要面向小型FPV穿越竞速、室内外特技飞行场景，设计过程中优先考虑了飞行过程中的结构刚性与轻量化平衡，中心板区域采用桁架式镂空结构，在保证整体抗扭强度的前提下，尽可能削减非受力区域的材料冗余，降低整机起飞重量，提升飞行机动性。机臂部分采用与中心板快拆适配的连接结构，日常炸机后可单独更换受损机臂，无需整体更换机架，降低日常使用的维护成本。安装边界方面，中心板上下层的间距预留了足够的飞控堆叠空间，可兼容常规30.5*30.5mm安装孔距的飞控、电调模块，电池安装位位于中心板下方重心位置，可适配4S规格1300mAh左右的航模锂电池，保证飞行过程中整机重心落在四个机臂的几何中心，减少飞行过程中的姿态调整负担。机臂的长度设计匹配5寸螺旋桨的安装需求，相邻机臂末端的间距预留了足够的桨叶转动安全间隙，避免飞行过程中出现桨叶打桨的问题。机架整体的受力路径经过优化，机臂与中心板的连接位置做了加厚处理，可承受飞行过程中急加速、急转向带来的冲击力，同时起落部分直接集成在机臂末端，无需额外加装起落架，进一步降低整机重量。从结构设计的角度来看，这类机架的建模过程需要重点关注各个安装孔位的同轴度、配合公差，尤其是电机安装孔、飞控安装孔的位置精度，直接影响后续装机的适配性，中心板的镂空结构需要避开走线槽位，预留足够的电源线、信号线走线空间，避免装机过程中出现线路挤压、干涉的问题。
