轻量化拓扑优化GE支架结构设计

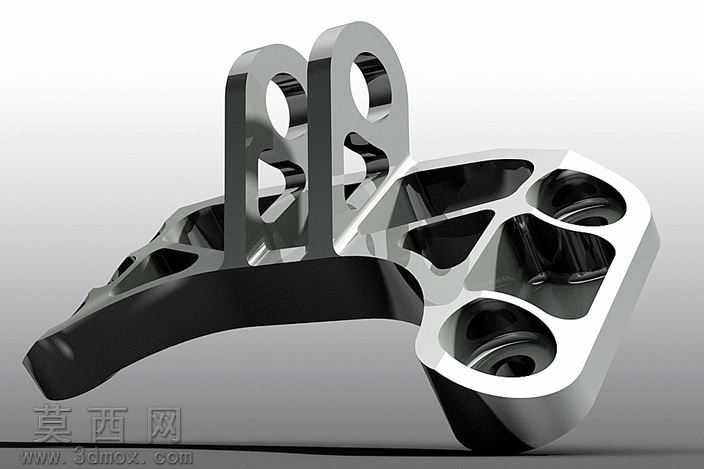

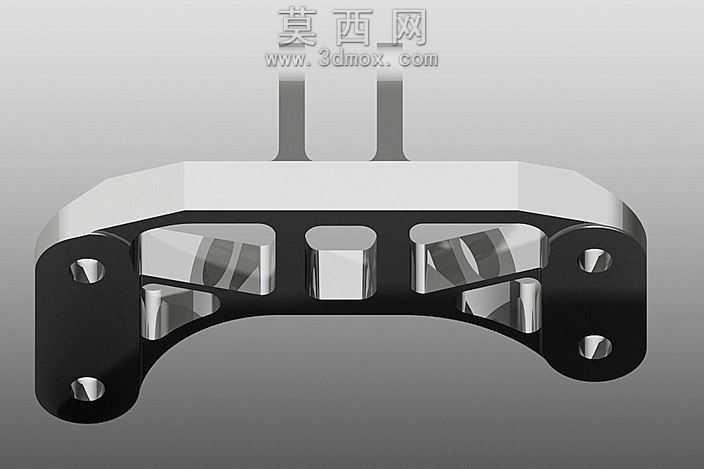

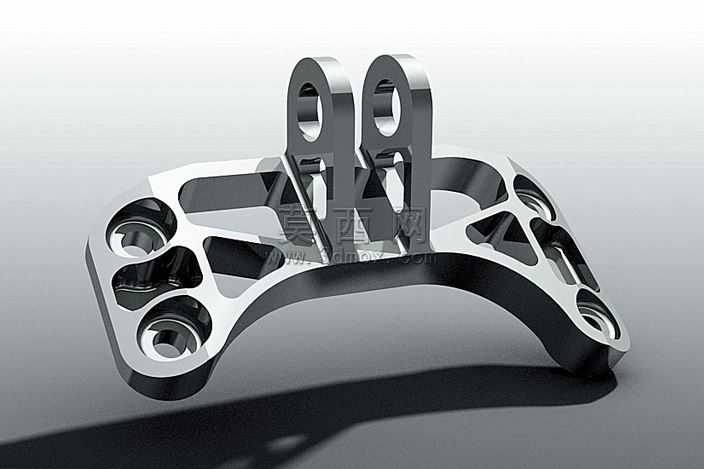

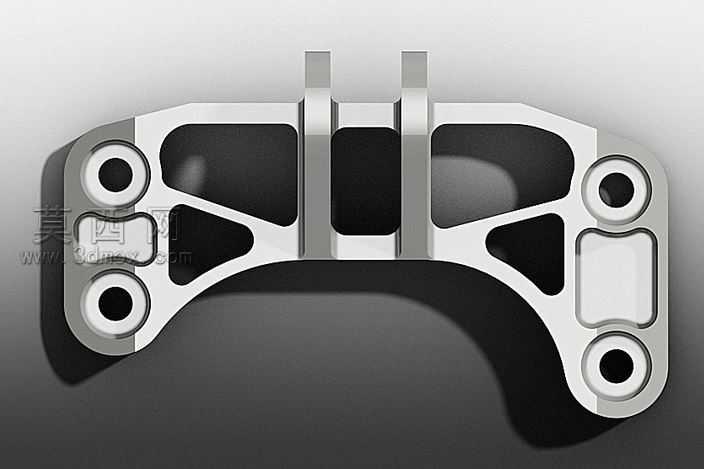

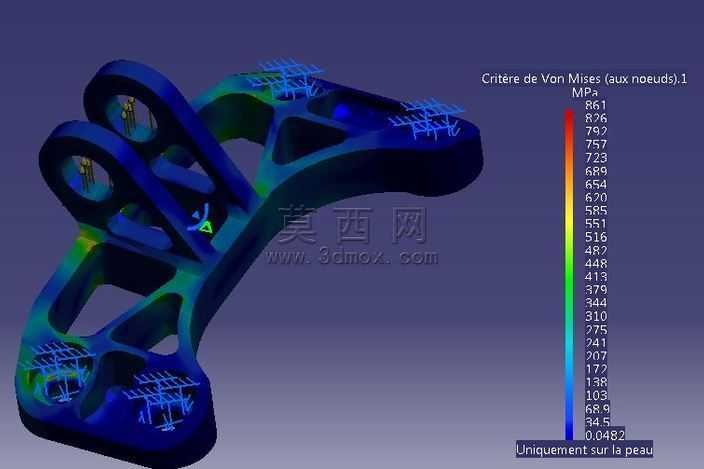

本作品为采用拓扑优化思路完成的GE支架三维结构设计，建模阶段依托参数化三维建模逻辑搭建基础实体框架，首先根据支架的实际安装定位需求确定两端的安装孔位基准，明确各连接点位的空间坐标与装配公差要求，预留出充足的紧固件安装操作空间，确保后续装配环节不会出现空间干涉问题。在结构设计环节，设计团队以承重受力的载荷分布数据为核心依据，通过有限元受力分析识别出支架的非受力冗余区域，在保证整体结构强度、刚性完全满足使用要求的前提下，对冗余的实体区域做镂空挖除处理，最终形成兼具流畅曲面过渡与镂空筋格的仿生结构形态，既大幅降低了零件的整体重量，也让应力传递路径更加顺畅，避免局部应力集中导致的结构失效风险。材质与渲染环节，针对支架的金属加工属性，分别为不同功能区域赋予差异化的金属材质：主体承力结构采用哑光磨砂铝合金材质，还原硬质阳极氧化后的金属质感，表面带有细腻的金属颗粒反光特性；局部高耐磨接触区域采用亮面镀铬材质，通过高反射的材质表现区分功能分区，同时渲染阶段采用三点布光方案，主光勾勒支架的整体轮廓结构，辅光弱化暗部死黑区域，轮廓光强化金属边缘的高光质感，最终呈现的渲染图能够清晰展示支架的每一处结构细节与材质特征。从加工适配性角度出发，设计过程中充分考量了硬件加工的工艺可行性，所有镂空结构的转角处均做了适配铣削加工的圆角过渡，避免出现加工死角，零件的壁厚控制在均匀合理的区间内，既不会因壁厚过薄导致加工变形，也不会因壁厚过厚增加不必要的材料成本，整体结构完全适配常规CNC铣削加工工艺，无需特殊定制刀具即可完成生产加工，最终成品重量控制在0.463公斤，在同承重等级的支架类零件中实现了优异的轻量化表现，质量体积排出比达到77.51%，材料利用率得到大幅提升。
