Tranx越野风格敞篷四轮小车结构设计

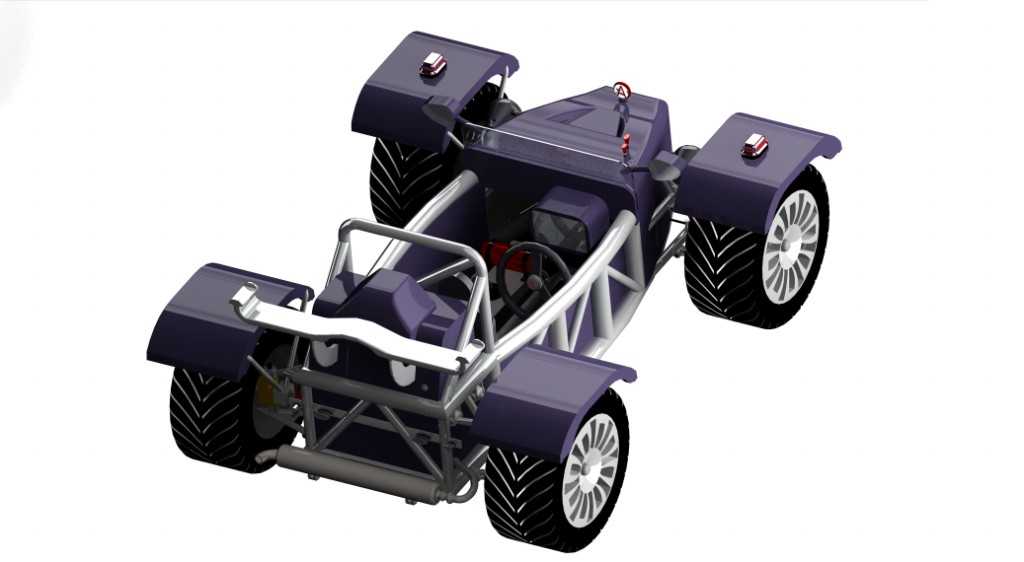

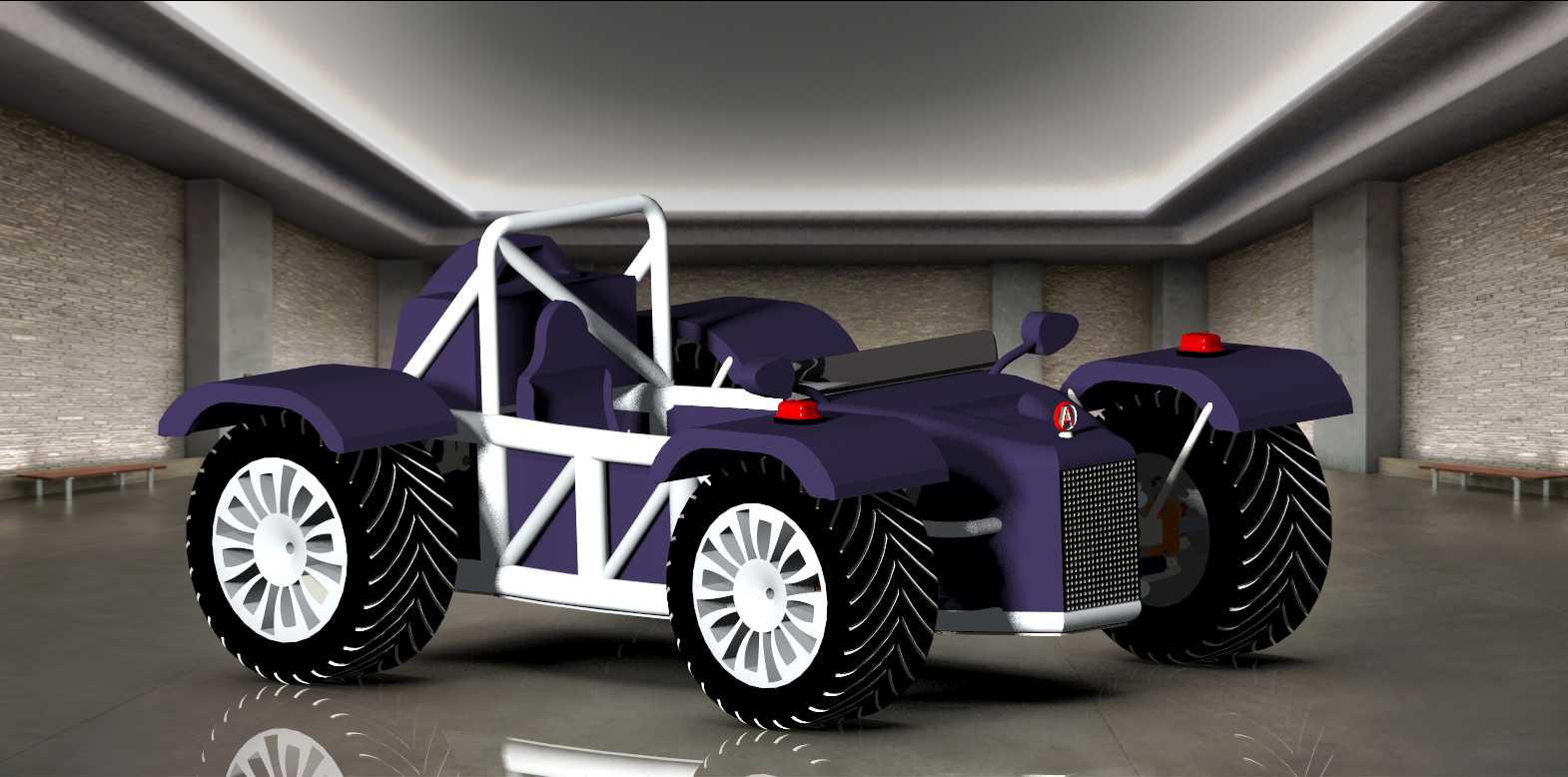

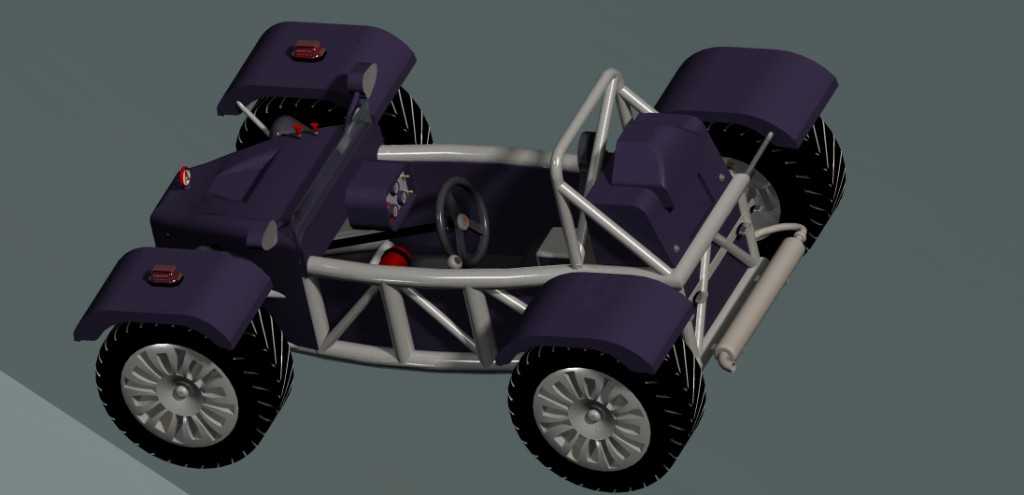

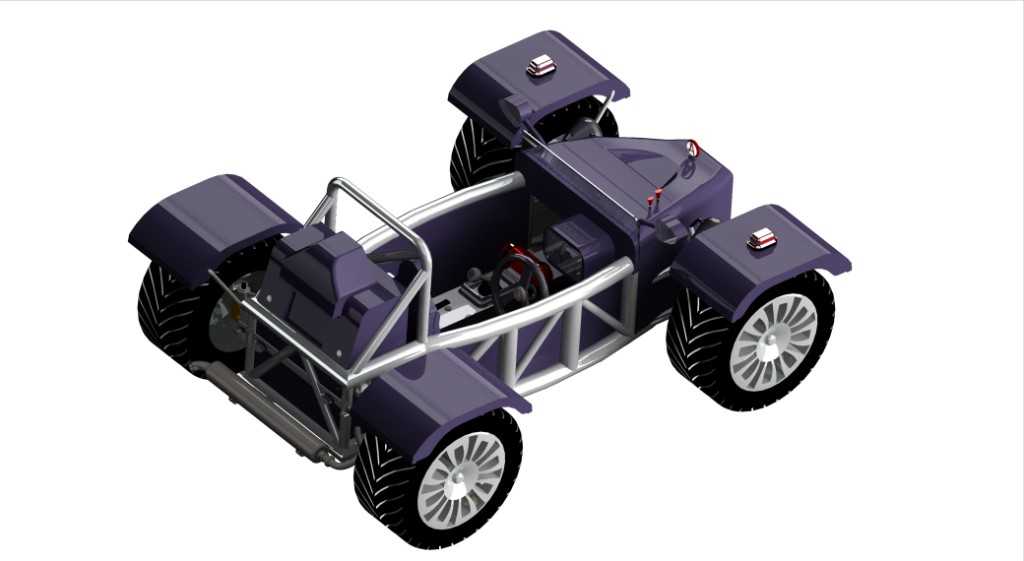

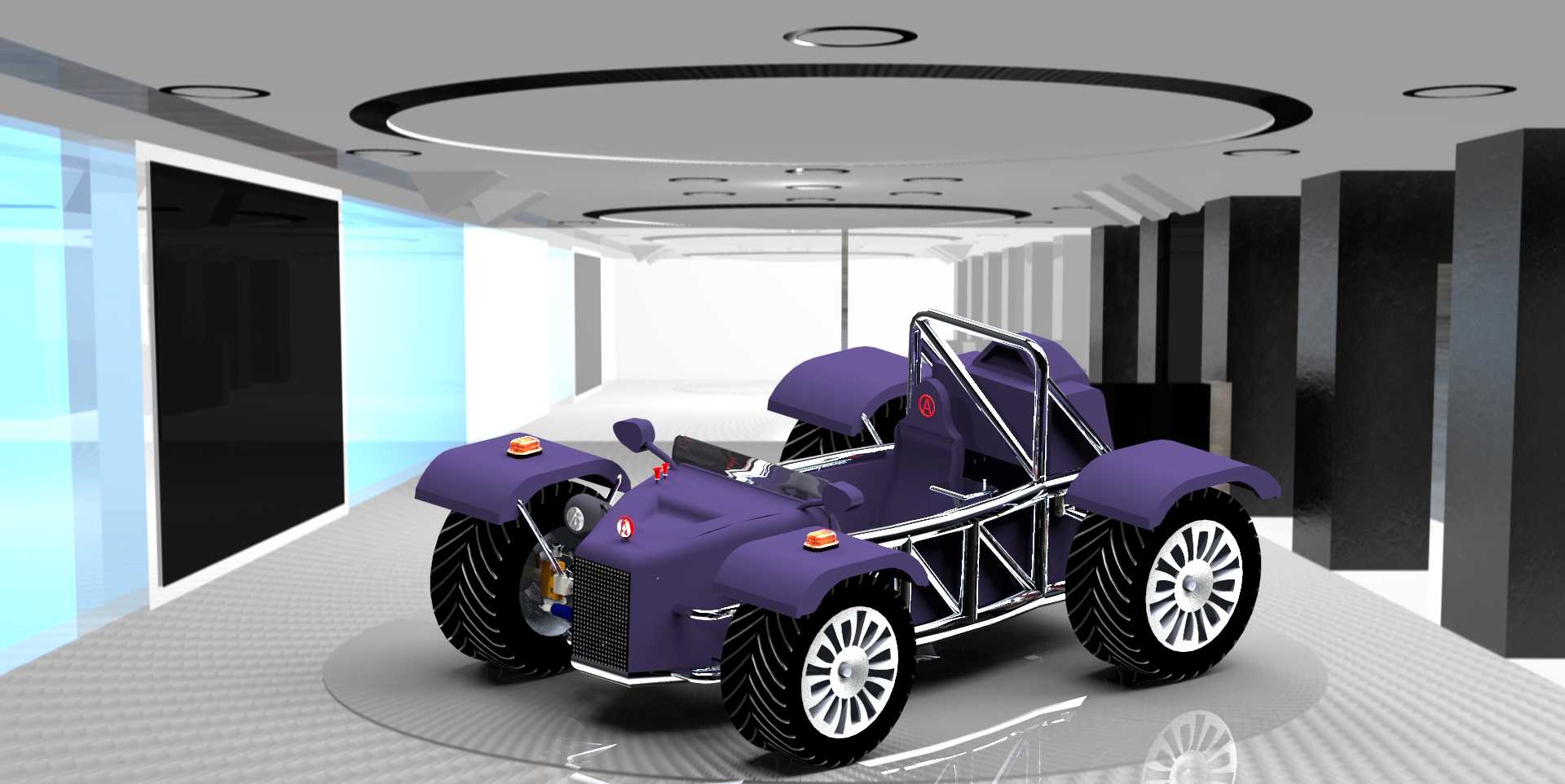

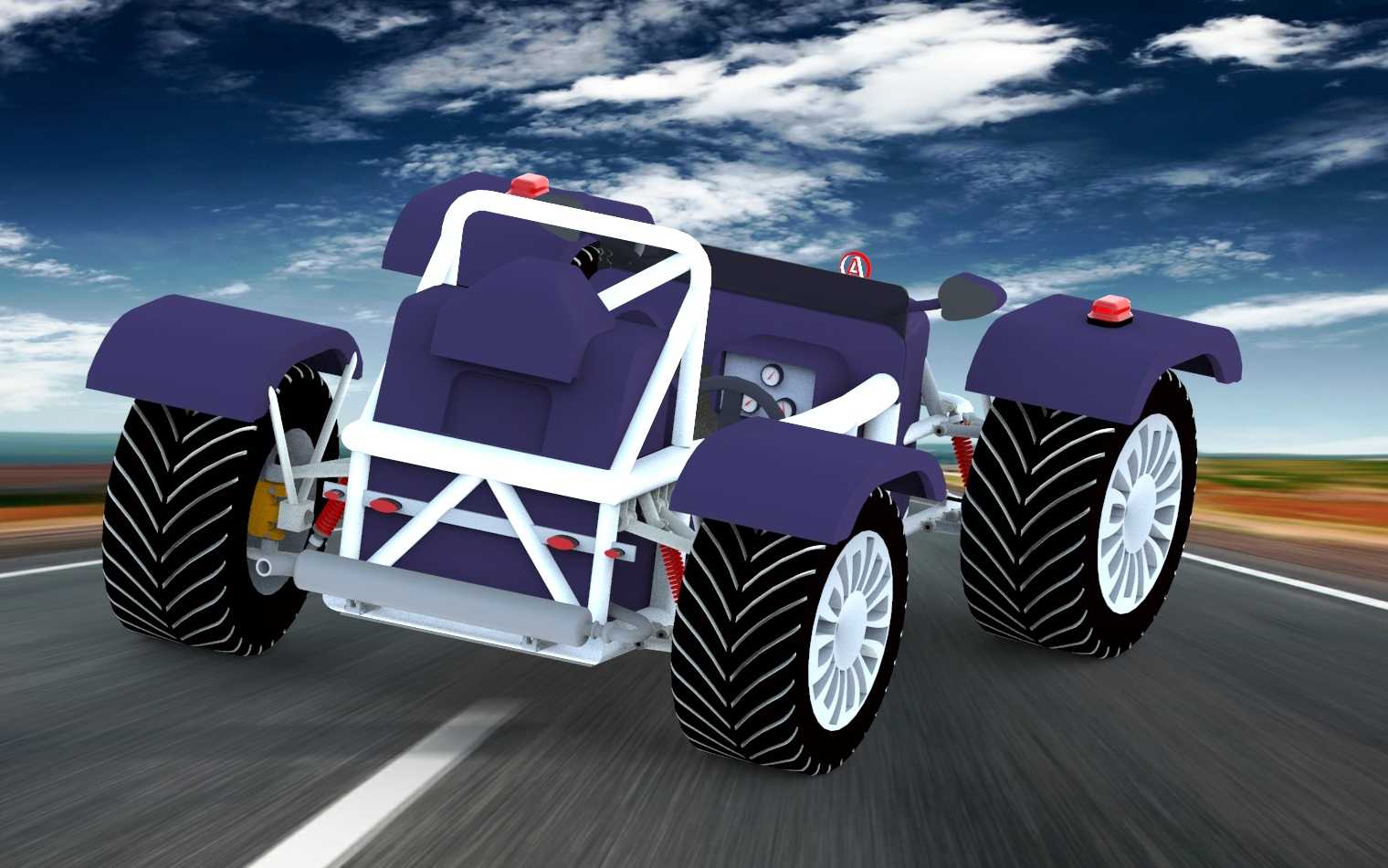

　　这款轮式敞篷小车的结构设计，核心围绕非铺装路面的短途休闲通行场景展开，整体采用外露式管架防滚结构，没有设置封闭的乘员舱外壳，既能够降低整车整备质量，也能在复杂路况通行时方便驾驶员快速观察周边地形与车轮接地状态，适配户外越野体验、园区短途接驳、场地休闲代步这类对通过性有要求、但对封闭座舱需求较低的使用场景。行走机构部分采用了大尺寸深花纹越野轮胎，胎纹深度与块面排布专门针对松软泥土、碎石路面的抓附需求设计，轮拱位置预留了足够的跳动行程，避免悬架压缩时轮胎与车架、轮拱发生运动干涉；前后轮均匹配了独立的悬架连接结构，转向节与摆臂的连接点位经过运动仿真校核，转向过程中左右轮的转角差符合阿克曼几何特性，能够减小低速转向时的轮胎滑动磨损。

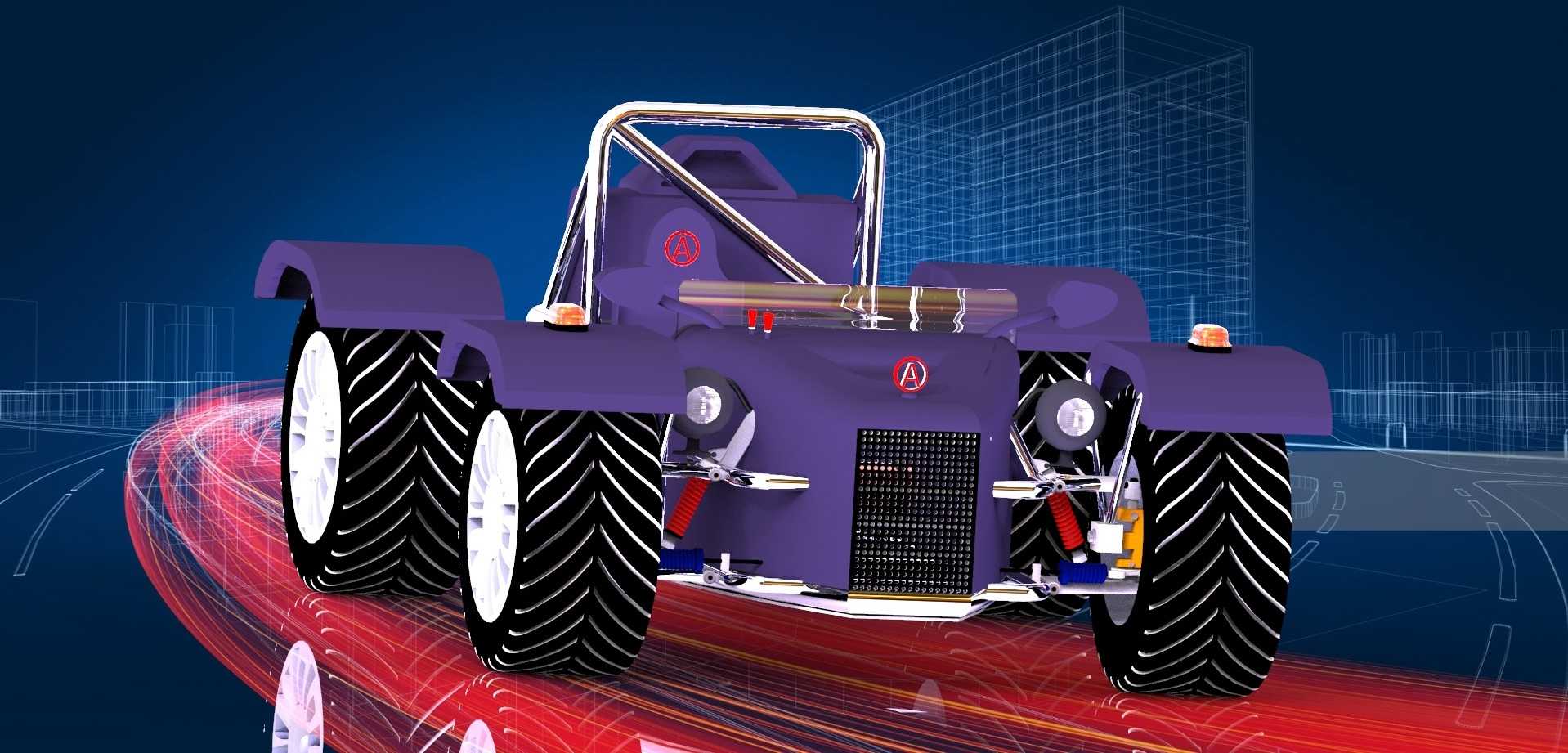

　　动力单元采用后置布局，外露的散热结构能够保证长时间低转速大扭矩输出时的散热效率，防滚架从车头前部一直延伸到乘员座椅后方，管材连接节点均做了加强处理，能够在车辆发生侧倾时为乘员提供足够的生存空间，不会出现结构溃缩侵入乘员区域的问题。车头部分的格栅结构不仅承担外观装饰作用，同时为后部的散热单元提供进风通道，两侧的小尺寸示宽灯安装位置突出于车身覆盖件，在野外环境下能够提升车辆的识别度，也能避免轻微剐蹭时直接损坏灯体。设计过程中通过挤压特征完成主体车架、覆盖件的基础轮廓搭建，通过旋转特征生成轮胎、轮辋、连接轴类回转零件，扫描特征用来构建防滚架的弯管结构、悬架摆臂的异形杆件，显示功能则用来区分不同材质的零件外观，方便在装配阶段快速识别结构件、

　　橡胶件、金属装饰件的装配层级。整车的安装边界控制上，轮距设定保证了侧倾稳定性，整车宽度控制在窄幅通行范围内，能够适配林间小道、园区窄路的通行宽度要求，轴距设定兼顾了直线行驶稳定性与小半径转弯的灵活性，所有外露的连接螺栓点位都预留了足够的扳手操作空间，后期维护时不需要拆解大面积覆盖件即可完成紧固件的紧固与易损件更换。悬架的阻尼与弹簧刚度匹配偏向越野场景的滤震需求，能够在连续颠簸路面保持车轮的贴地性，不会因为弹跳过多失去抓地力，转向机构的传动比设定偏向直接的操控反馈，驾驶员可以通过小幅度的方向盘转动快速调整车轮方向，适配复杂路况下的频繁转向操作需求。
