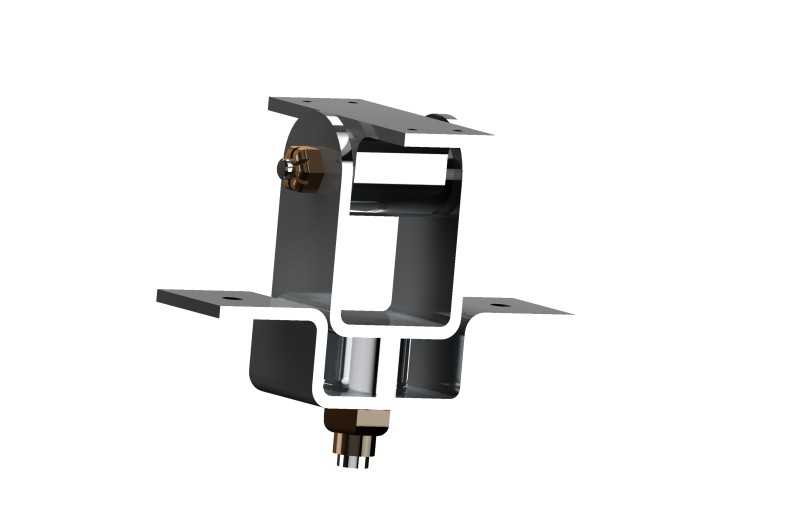

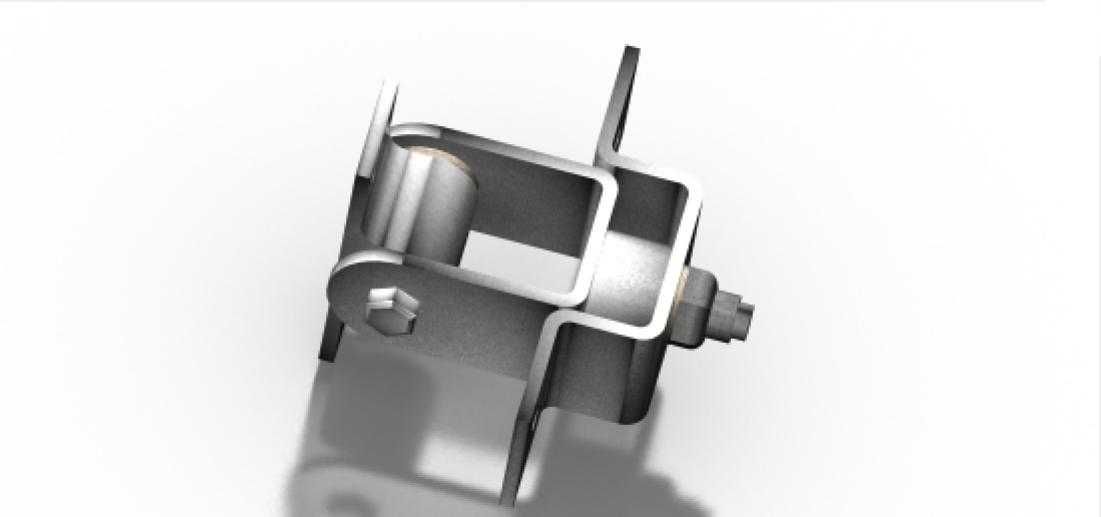

Creo环境下搭建的机械冲击连接组件结构

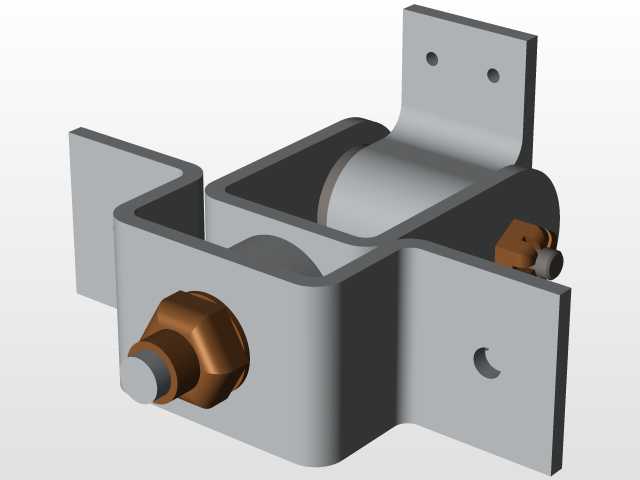

　　这类冲击连接组件多应用在需要承受间歇性冲击载荷的机械连接工位，常见于小型工程机械的限位联动部位、轻工设备的快锁连接结构、输送线的止挡触发单元中，核心作用是在设备运行过程中传递瞬时冲击作用力，同时保证连接部位在反复载荷下不会出现松脱、错位的问题。从结构设计逻辑来看，整个组件采用叠片式支架配合销轴的铰接方案，两侧的折弯冲压支架作为主体承载结构，折弯边做了圆角过渡处理，避免应力集中在弯折直角处，在承受瞬时冲击时，应力可以沿着折弯圆弧均匀分散到支架的整个板面，不会因为局部应力过载出现支架开裂的问题。中间的销轴采用台阶式设计，一端加工出六角头限位，另一端配合锁紧螺母完成轴向固定，销轴和支架安装孔之间采用间隙配合，保证铰接转动的顺畅性，

　　同时间隙量控制在0.1mm以内，避免铰接部位晃动量过大导致冲击传递出现偏差。组件上附带的弹性冲压片作为冲击缓冲的辅助结构，在冲击动作触发时，弹性片会先产生微量弹性变形吸收一部分冲击能量，减少刚性碰撞带来的噪音和零件磨损，延长整个组件的使用寿命。从安装边界来看，组件整体的安装孔位集中在两侧支架的端面，安装时只需要通过螺栓将支架端面固定在设备的安装基座上即可，不需要额外设计复杂的定位结构，支架的折弯高度决定了组件的整体安装厚度，适配安装空间厚度在30-50mm区间的工位，销轴的伸出端可以配套连接触发摆杆或者联动拨叉，适配不同设备的联动需求。设计过程中需要重点关注支架的板材厚度选择，承受冲击载荷越大的工位，支架板材厚度需要对应提升，

　　同时销轴的热处理硬度需要达到HRC40以上，避免反复冲击导致销轴出现弯曲变形。整个组件的装配逻辑遵循从内到外的顺序，先将销轴穿入内侧支架的安装孔，依次套装中间的隔套、弹性冲压片，再合装外侧支架，最后拧入锁紧螺母并做防松处理，防松可以采用弹垫或者点胶的方式，保证在持续振动冲击的工况下螺母不会出现回转松脱。在实际工况运行中，这类组件的冲击动作频率通常在每分钟10-30次区间，设计时需要核算支架的疲劳强度，保证在百万次冲击循环下不会出现疲劳裂纹，铰接部位可以预留润滑脂加注的空间，定期补充润滑脂降低转动副的磨损速率。
