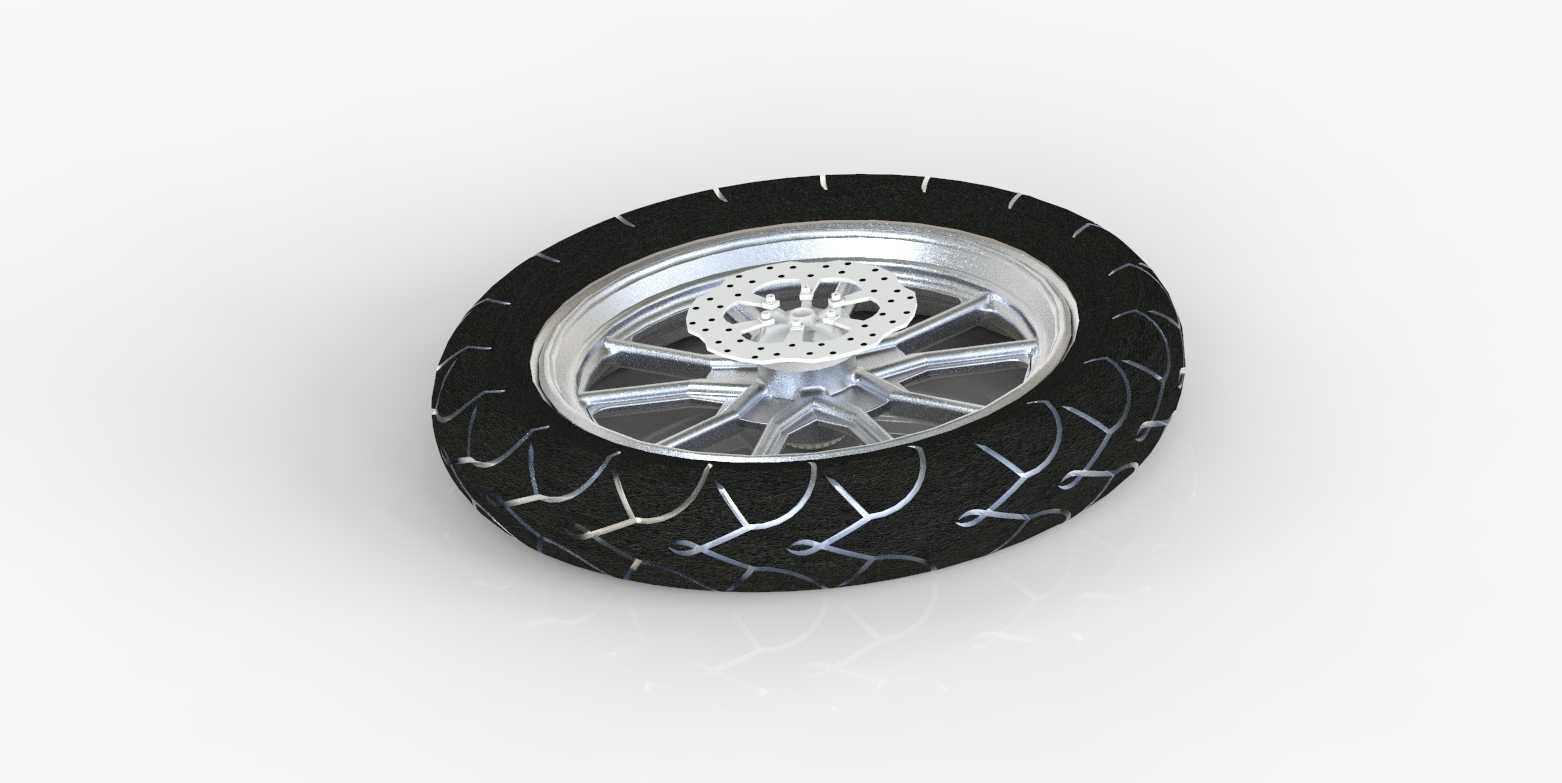

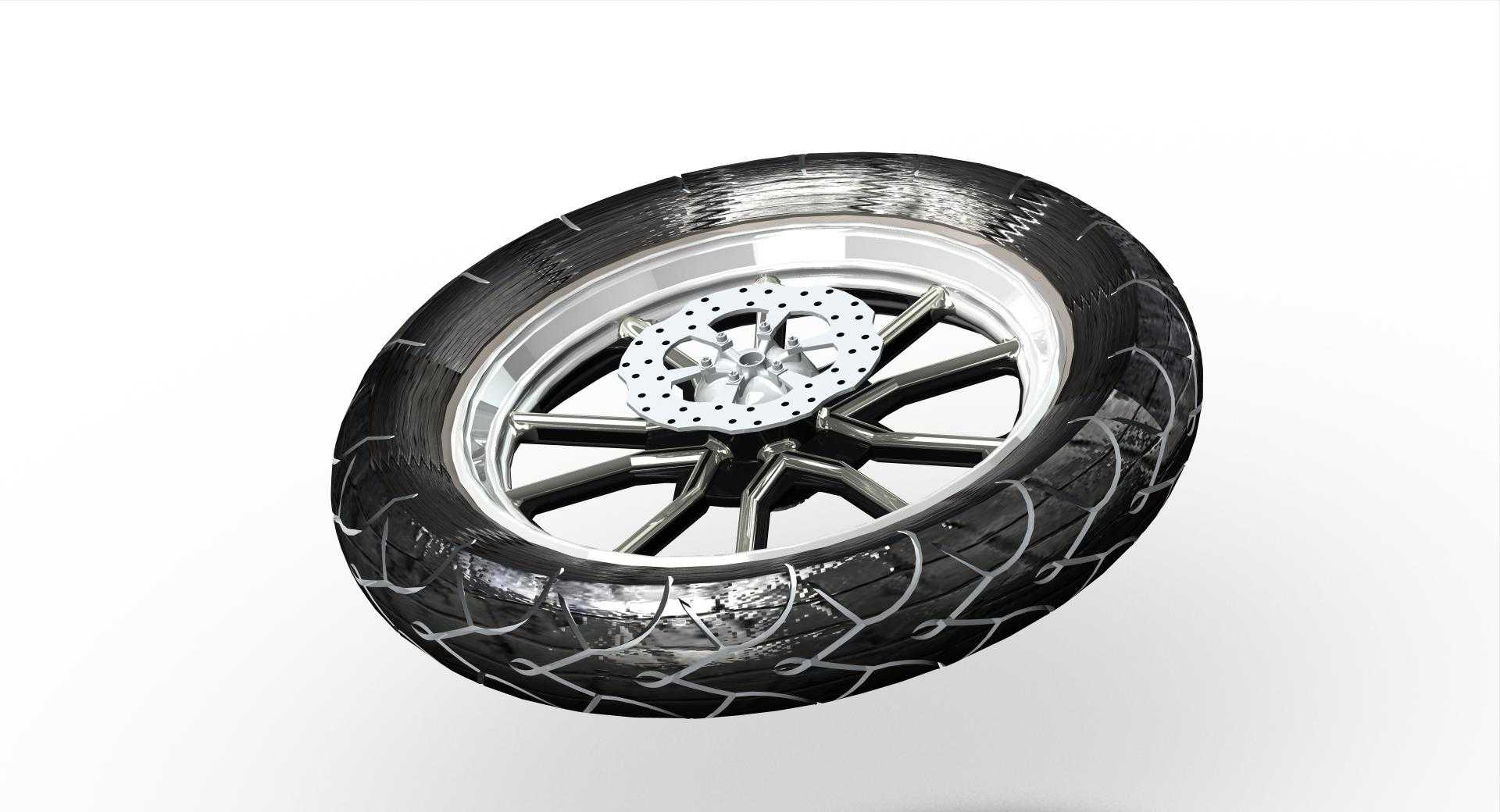

带制动盘的摩托车合金车轮结构设计

　　这款合金车轮主要适配中小排量踏板摩托车与跨骑车型的前轮安装位，也可根据安装孔位调整参数后用于电动两轮车的前轮总成，日常行驶中承担承载整车重量、传递制动力矩、缓冲路面冲击的核心作用，是两轮行走系统里直接关联行驶安全的关键部件。从结构设计来看，轮辋部分采用深槽式铝合金压铸结构，轮缘位置做了加厚翻边处理，既能保证轮胎拆装时的操作便利性，也能在车辆过弯侧倾、轮胎受侧向力挤压时避免轮辋变形割伤胎侧，轮辋的径向跳动公差控制在0.3mm以内，轴向跳动控制在0.2mm以内，满足高速行驶时的动平衡要求，避免高速行驶出现车轮抖动的问题。轮毂采用多辐条镂空设计，辐条截面为变厚度梯形结构，靠近轮毂中心安装盘的位置厚度更大，向轮辋延伸的方向逐渐收薄，

　　这种设计既可以保证辐条的抗弯、抗扭强度，承受急加速、紧急制动时的力矩冲击，也能通过镂空结构减少车轮整体的转动惯量，提升车辆的加速响应性，同时镂空结构可以为制动盘提供更好的通风散热条件，长距离下坡连续制动时，能快速带走制动盘产生的热量，避免制动热衰减。配套的轮胎采用块状混合花纹设计，胎面中央的连续花纹块可以保证铺装路面行驶的抓地力与直行稳定性，胎肩位置的交错花纹块可以提升非铺装路面的抓地能力，花纹沟的深度设计为8mm，兼顾耐磨性能与排水性能，雨天行驶时可以快速排走胎面与路面之间的积水，降低水滑风险。安装边界方面，轮毂中心的轴承安装位采用双轴承同轴设计，适配直径20mm的前轮轴，轴承位的同轴度公差控制在0.02mm以内，

　　保证车轮转动时无卡滞、无偏摆；制动盘采用浮动式安装结构，通过五颗固定螺栓安装在轮毂的安装凸台上，安装孔的位置度公差控制在0.1mm以内，保证制动盘与轮毂的同轴度，避免制动时出现抖动、异响的问题；轮辋的宽度为2.15英寸，适配100/80-14规格的真空轮胎，不需要加装内胎即可实现密封，减少日常维护的成本。在实际建模过程中，所有的安装孔位、配合面都按照实际加工公差做了参数化预留，轮辐与轮辋的过渡位置都做了圆角处理，避免应力集中导致的轮毂断裂问题，整体结构经过受力仿真验证，可以满足150kg额定载荷下的强度要求，紧急制动时的制动力矩传递也不会出现结构变形，完全符合两轮车行走部件的实际使用需求。
