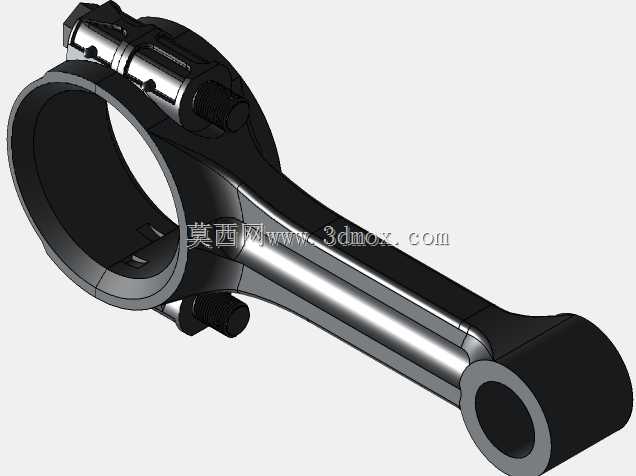

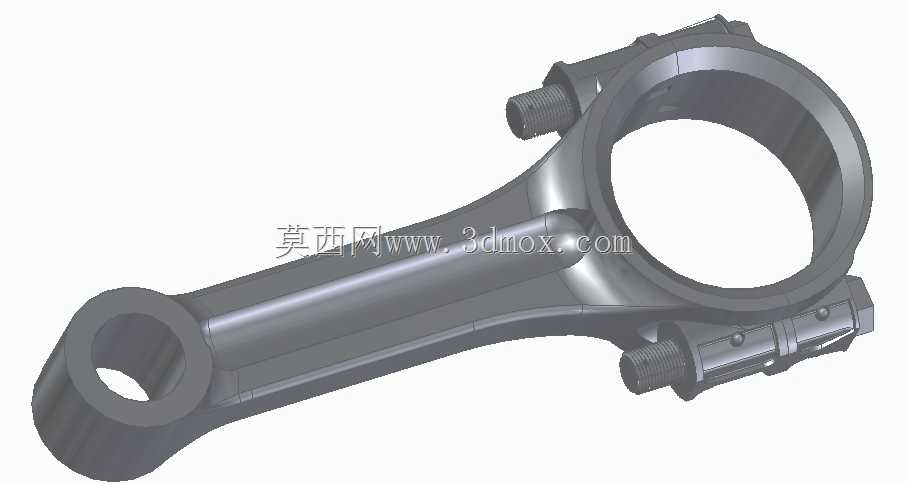

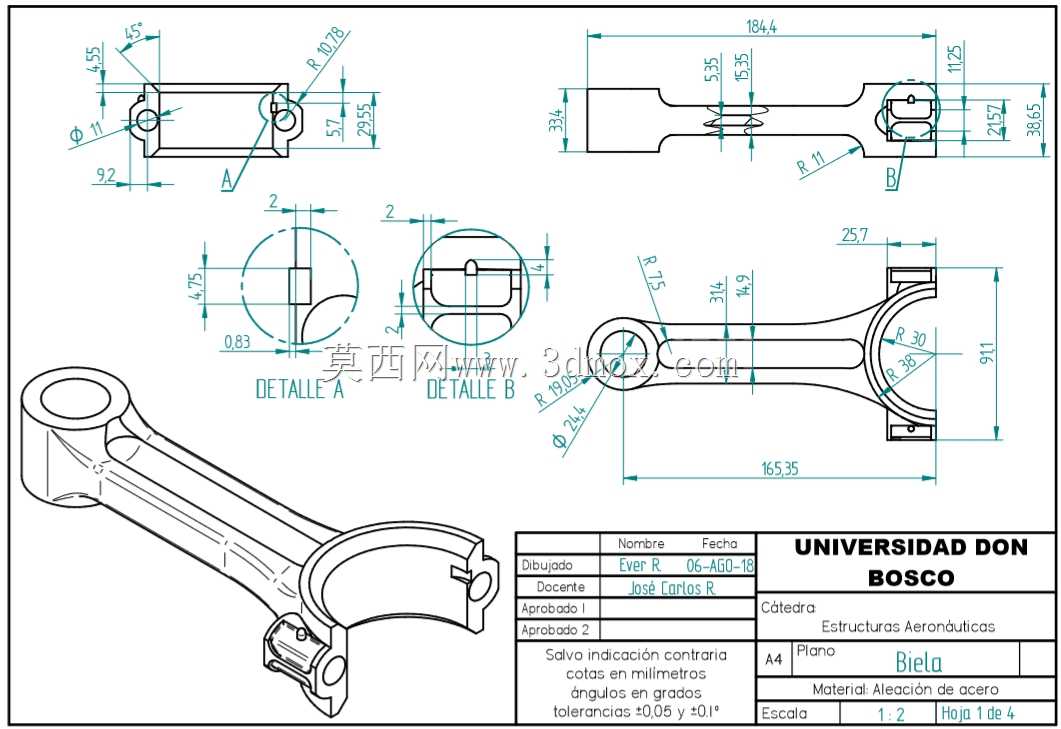

比埃拉式发动机连杆结构三维设计

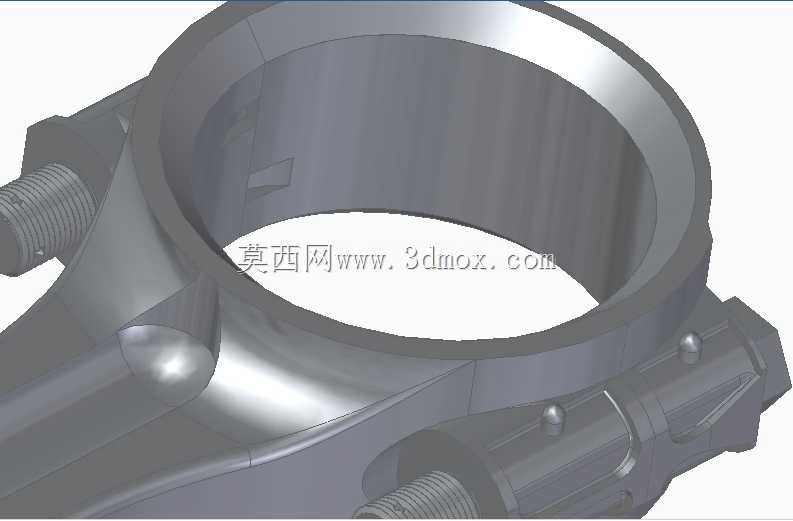

这款连杆是内燃机曲柄连杆机构的核心传力构件，主要应用在往复式活塞发动机的动力传递路径中，承接活塞销传递来的燃气爆发压力，将活塞的往复直线运动转换为曲轴的旋转运动，向外输出扭矩，同时带动活塞完成进气、压缩、排气的辅助行程。从结构设计来看，其大头采用剖分式结构，配套连杆螺栓实现与曲轴连杆轴颈的抱紧安装，这种剖分设计能够在曲轴完成整体加工后完成装配，适配曲轴的轴颈台阶结构，避免装配干涉，大头孔内预留轴瓦安装位，工作时可通过轴瓦的油槽实现压力润滑油的导流，在轴颈与连杆大头之间形成稳定油膜，降低摩擦磨损。小头为整体式环形结构，用于穿装活塞销，与活塞销座孔配合，内部可镶嵌铜衬套来提升耐磨性能，适配活塞销的往复摆动工况。杆身采用工字形截面设计，这种截面形式能够在满足强度、刚度要求的前提下，尽可能降低连杆自身的往复运动质量，减小高速运转时的惯性力载荷，杆身表面做了平滑过渡处理，避免应力集中，在大小头与杆身的衔接位置做了圆弧过渡优化，能够有效分散交变载荷下的应力峰值，避免疲劳断裂。从安装边界来看，大头的开合尺寸需要匹配对应曲轴的连杆轴颈直径，装配时连杆螺栓需要按照规定的扭矩和转角拧紧，保证大头孔的圆度符合设计要求，避免孔型失圆导致轴瓦偏磨；小头的孔径尺寸需要匹配对应规格的活塞销外径，安装时需要保证活塞销的轴向窜量在设计范围内，同时连杆的中心距，也就是大小头孔的中心距离，直接决定了发动机的活塞行程参数，设计时需要严格控制中心距的尺寸公差，保证发动机的压缩比符合设计要求。在实际工况中，连杆需要承受周期性变化的燃气压力、往复惯性力以及旋转离心力的复合作用，因此设计时对材料的疲劳强度、结构刚度都有较高要求，这款模型的结构细节完整还原了连杆的螺栓安装位、油道预留位置、定位结构，能够用于发动机结构教学、曲柄连杆机构的运动仿真分析，也可作为内燃机设计时的结构参考，帮助设计人员校核连杆运动过程中与缸体、曲轴平衡块的运动间隙，避免运行中出现运动干涉。
