5毫米螺距双孔接线端子结构设计

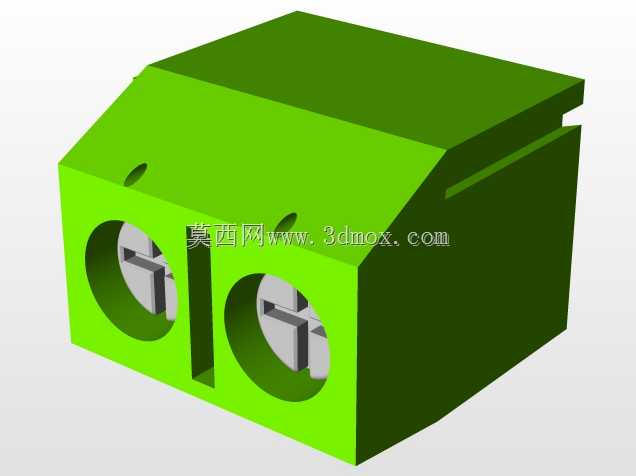

这类双孔接线端子是低压电气回路里最常用的导线接续部件，日常在成套配电柜内部走线、小型设备控制板接线、工业传感器分线场景里随处可见，核心作用是实现多股导线的可靠压接固定，避免导线直接铰接带来的接触松动、氧化发热问题。从结构设计来看，这款端子采用斜顶面造型，顶面预留的两个小孔是螺丝锁付的操作位，正面两个大圆孔是导线插入通道，内部集成十字型压线金属件，当从顶面拧入锁紧螺丝时，金属压线块会向下施压，把插入孔内的导线铜芯牢牢压在端子内部的导电基座上，保证接触电阻稳定在合格区间。设计时特意把螺距设定为5毫米，这个尺寸是行业内小电流回路接线的通用规格，适配0.5-2.5平方毫米的多股铜芯导线，既能满足常规控制回路的载流需求，又能最大化压缩端子的整体占用空间，适合在排布密度较高的接线排上密集安装。外形上采用方块式基座，侧面预留拼接卡槽，多只端子可以沿着卡槽方向无缝拼接成任意位数的接线排，不需要额外的固定支架就能卡装在标准DIN导轨上，安装边界控制得十分紧凑，单位端子的宽度刚好匹配5毫米螺距的尺寸，不会出现相邻端子接线操作空间不足的问题。外壳选用亮绿色绝缘工程塑料，一方面是和其他电压等级的端子做颜色区分，方便运维人员快速识别回路属性，另一方面塑料材质的绝缘性能可以耐受常规工业环境的电压等级，避免相邻接线位之间出现爬电、击穿风险。设计时特意把螺丝操作位设置在斜顶面上，相比传统顶面垂直开孔的端子，操作人员在正面接线时不需要把螺丝刀垂直对准顶面，斜向操作的视野更好，尤其是在柜内深度有限、接线空间局促的场景下，能大幅降低接线操作的难度，减少螺丝滑牙、对位不准的问题。内部的压线金属件做了防滑槽处理，压接导线时不会因为设备运行的长期震动出现导线松脱，金属件和塑料外壳之间做了防脱出卡扣，就算多次拧动螺丝锁紧、松开导线，内部金属件也不会从塑料基座里顶出脱落，能满足现场反复改线、接线的使用需求。基座底部做了和标准导轨匹配的卡扣结构，安装时只需要把端子底部卡在导轨上轻推就能卡紧，拆卸时用一字螺丝刀撬动底部的卡扣就能快速取下，不需要额外的紧固件，在批量组装接线排的时候能大幅提升装配效率。
