槽车底部装卸API连接器阀结构设计

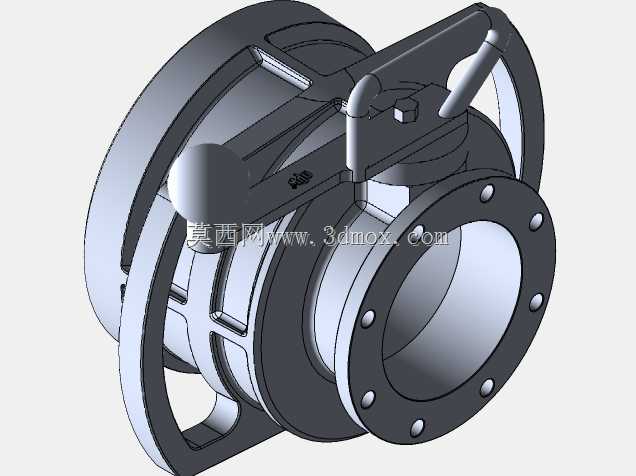

在危化品、成品油公路槽车的场站装卸作业场景中，底部装卸工艺因低静电积聚、低物料挥发、操作安全性高的特点，正逐步替代传统顶部充装方式，而API连接器阀作为槽车底部与装卸臂对接的核心耦合部件，其结构可靠性直接决定装卸作业的密封稳定性与操作效率。该款连接器阀采用法兰对接结构，端面上均布的螺栓孔可与槽车底部的储罐接口、装卸臂端的配对法兰形成刚性连接，安装时需保证法兰端面的平面度公差，对接面嵌入耐油耐溶剂的密封垫片，通过对称拧紧螺栓实现端面静密封，避免带压装卸过程中出现物料渗漏。阀体的操作手柄采用杠杆式结构设计，扳动手柄时可带动内部的启闭件完成通路开合，手柄的操作力矩经过匹配设计，现场操作人员无需额外辅助工具即可完成单手操作，手柄的行程限位结构可避免启闭过位导致的内部密封件磨损。从结构设计逻辑来看，阀体的流道采用等径直通设计，尽可能降低流体通过时的局部阻力损失，减少装卸过程中的物料紊流，适配大流量快速装卸的作业需求，阀体外部的框架式加强筋结构，既可以在对接碰撞时保护内部流道结构不受外力变形，也能在长期带压工作时抵消流体压力带来的阀体形变，保证内部密封副的配合精度。在安装边界上，该阀的法兰连接尺寸符合API相关对接标准，可与市面主流的底部装卸臂接头实现无转接头适配，阀体的轴向长度经过优化，不会超出槽车底部的防护边界，避免车辆行驶过程中被路面障碍物剐蹭，阀体上的定位凸台结构可在对接时快速引导装卸臂接头找正，减少现场对位的辅助时间。内部密封结构采用软硬复合密封形式，硬密封面承担流体中的固体杂质刮擦作用，软密封层保证低压状态下的密封性能，可适配不同粘度的液态物料装卸需求，在频繁对接拆卸的工况下仍能保持较长的密封使用寿命。
