手持枪式折叠翼弹射无人机结构设计

这款手持发射式折叠翼无人机的结构设计，核心围绕单兵携行快速部署的实际使用需求展开，整体采用枪式发射架与无人机本体一体化的集成构型，区别于常规需要跑道、弹射架或者手抛起飞的无人机产品，整套系统无需额外辅助部署设备，单人即可完成携行、发射准备、升空操作的全流程。从实际应用场景来看，这类装备主要适配前沿侦察、近距离目标核查、复杂地形快速探勘的作业需求，空勤人员在执行任务时可随身携带，遇到视野遮挡、需要抵近核查的区域时，无需等待大型侦察设备调度，数秒内即可完成发射准备，将无人机弹射升空获取实时视野。

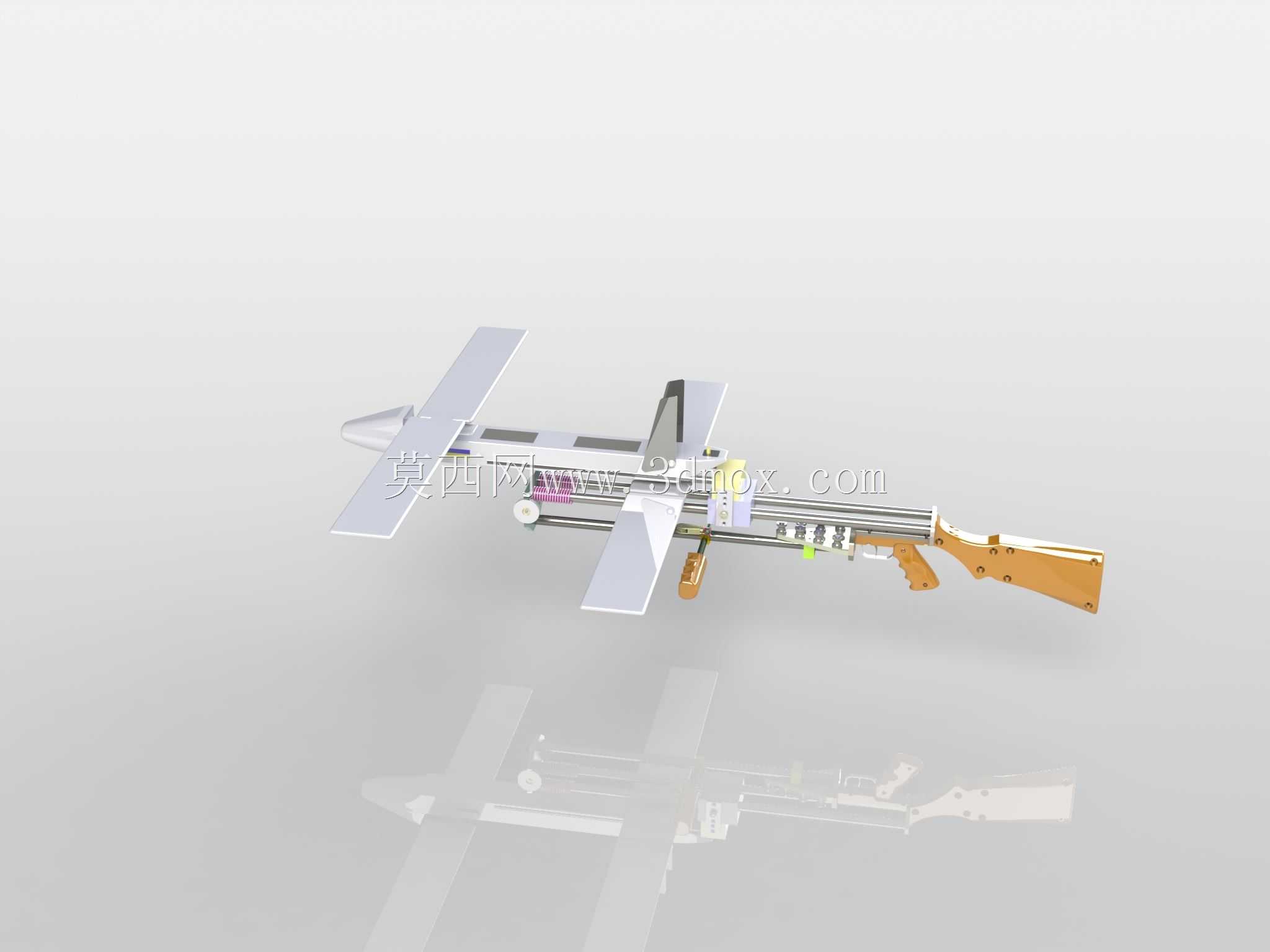

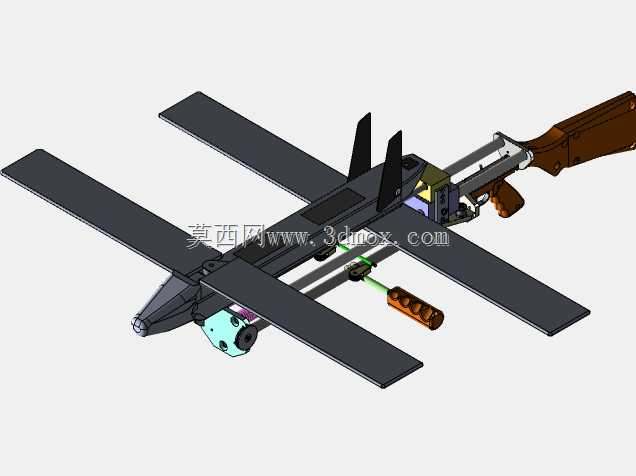

结构设计上，发射段采用类似长枪械的握持式构型，枪托部分贴合人体肩抵受力的曲面造型，握持位置设置防滑纹理，发射导轨沿枪身轴向布置，无人机在待发射状态下通过导轨定位卡扣固定在发射架上，折叠后的机翼完全收束在机身两侧，整体外轮廓尺寸控制在常规单兵长枪械的携行边界内，不会额外增加过多携行负担，可适配常规装具的携行挂载点。无人机本体采用前后双组折叠翼布局，机翼通过转轴铰接在机身主梁上，待发射状态下机翼沿机身轴向折叠收合，离开发射导轨后在扭簧弹力与空气阻力的共同作用下自动展开到位，锁止机构自动卡紧机翼转轴，保证飞行状态下机翼的结构刚度，不会出现气动扰动下的翼面晃动问题。

动力段布置在机身尾部，搭配小型推进螺旋桨，机身上预留了模块化载荷安装位，可根据任务需求更换不同的侦察模块，机身整体采用轻量化的工程塑料与轻质合金组合结构，在保证结构强度满足弹射过载要求的前提下，尽可能降低整机重量，减少发射时的后坐力，同时提升续航表现。发射动力采用压缩弹簧储能结构，扣动扳机后储能弹簧快速释放，推动无人机沿导轨加速到起飞速度，离轨后无人机动力系统自动启动，衔接飞行状态，整个发射过程无明火、无高温尾焰，适合在隐蔽环境下使用，不会暴露操作人员位置。

设计过程中重点考量了安装边界的适配性，折叠状态下整机的最大径向尺寸不超过常规战术装具的挂载宽度，展开后的翼面尺寸经过气动优化，兼顾低速飞行稳定性与小尺寸下的升力表现，发射架上的定位卡扣采用自适应公差设计，可兼容一定范围内的尺寸误差，保证每次发射时无人机都能沿导轨轴向平稳加速，不会出现卡滞、偏航离轨的问题。机身各部件的连接位置均做了圆角过渡处理，避免携行过程中剐蹭装具或者操作人员，机翼折叠后的锁止结构采用按压式解锁，装填时只需将折叠好的无人机沿导轨推入，卡扣即可自动锁紧，无需额外操作步骤，进一步缩短发射准备时间。
