igus内螺纹链条固定架结构设计

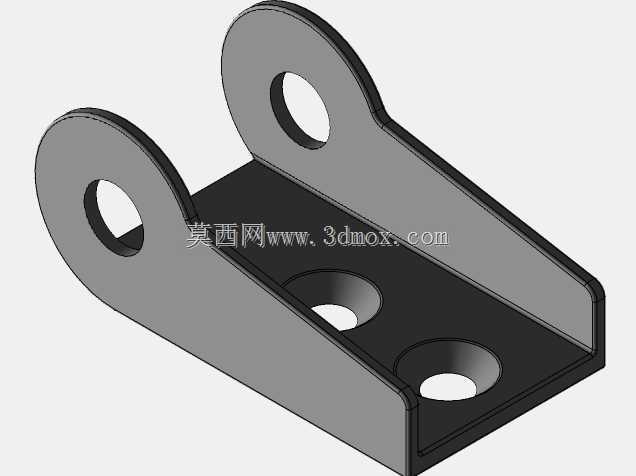

　　在自动化生产线、机床拖链排布、物流输送设备的线缆与流体管路防护场景中，拖链系统的末端固定一直是容易被忽略但直接影响运行稳定性的环节，这款适配igus链条的内螺纹固定架零件，正是针对拖链安装端的刚性固定需求设计的专用连接件。日常现场调试中经常遇到拖链固定端采用简易折弯件搭配自攻螺丝固定的情况，设备长时间往复运行后，固定位容易出现螺丝滑牙、支架变形，甚至拖链端部脱开拉扯线缆的故障，这款固定架从结构根源上规避了这类问题。零件整体采用折弯成型的钣金类结构思路，底部为平整的安装基面，基面开设两个沉头安装孔，安装时可将内六角圆柱头螺丝完全沉入孔内，保证安装面与设备机架表面完全贴合，不会出现螺丝头部凸起干涉拖链运行的情况，

　　沉孔的深度经过匹配标准M6内六角螺丝头部尺寸设计，既保证螺丝锁紧后的端面齐平，也预留了足够的锁紧接触面，避免长期震动下螺丝松动。从基面向上延伸出两个对称的立耳结构，两个立耳上分别开设同轴的光孔，这部分是与igus拖链端部连接的配合位，安装时拖链端部的连接销轴可直接穿入两个立耳的孔位，实现拖链与固定架的铰接配合，保证拖链在往复弯折运行时，端部可以随拖链的运动角度自然摆动，不会出现刚性别劲的情况，立耳的折弯半径经过匹配拖链端部的转动间隙设计，既不会因为间隙过大导致拖链运行时晃动窜动，也不会因为间隙过小导致转动卡涩。立耳与底部安装基面之间采用大圆角过渡，避免折弯处出现应力集中，在设备长期高频往复运动的工况下，

　　过渡位置不会因为反复受力出现疲劳开裂的问题。零件底部基面的内螺纹结构设置在两个沉头孔之间的位置，可搭配紧定螺丝实现拖链端部的轴向限位，防止拖链运行过程中连接销轴从立耳孔位中脱出，相比传统采用开口销限位的方式，内螺纹紧定螺丝的限位方式拆装更方便，也不会出现开口销受震动脱落掉入设备内部的风险。从安装边界来看，这款固定架的整体宽度匹配igus对应规格拖链的端部安装尺寸，两个立耳的外侧间距与拖链端部的连接槽宽度完全适配，安装时不需要额外修配就可以直接嵌入拖链端部的连接位，底部安装基面的长度控制在合理范围，既保证足够的安装接触面积分散受力，也不会占用过多的机架安装空间，在排布密集线缆拖链的设备上，相邻的拖链固定架不会出现安装干涉。

　　设计过程中针对立耳的受力情况做了受力校核，当拖链满负载线缆以最高运行速度往复运动时，立耳承受的瞬时冲击力不会超过材料的屈服强度，固定架整体采用常用的钣金加工工艺即可生产，不需要复杂的机加工工序，加工成本可控，适合批量配套拖链系统使用。在实际设备装配场景中，这款固定架可以直接焊接在设备机架上，也可以通过底部的沉孔用螺丝锁紧在铝型材机架或者钢板机架上，适配多种不同的设备安装基础，不管是新设备的拖链系统装配，还是旧设备的拖链固定位改造，都可以直接选用，不需要额外调整安装位尺寸。
