HC-SR04超声波测距传感器结构设计

　　在嵌入式智能设备、小型自动化装置、机器人避障系统的开发过程中，非接触式距离检测是极为常见的功能需求，HC-SR04作为应用范围极广的低成本超声波测距模块，其三维结构的精准还原对整机结构布局、安装干涉校验有着重要的实际意义。从实际工程应用场景来看，这类模块常被集成在智能小车的前后防撞位置、小型AGV的周边探测位、开源硬件创客项目的距离感应单元、甚至是简易液位检测装置的非接触测量端，不同安装场景对模块的外形边界、接插件位置、探测面朝向都有明确的适配要求，因此在整机三维布局阶段，精准的模块模型能够提前规避安装空间不足、探测面被结构件遮挡、接线引脚与周边器件干涉等常见问题。

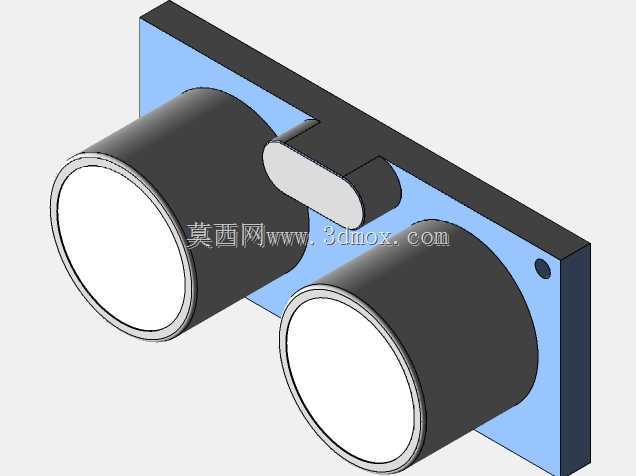

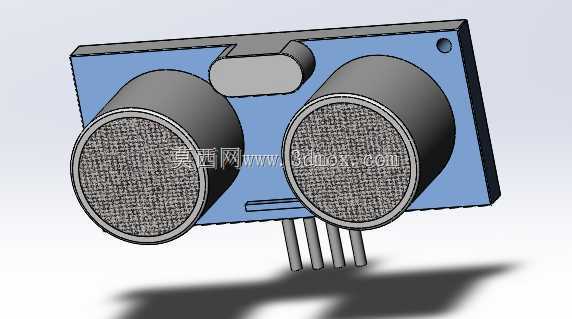

　　该模块的核心功能是通过发射超声波并接收回波，计算声波传播时间换算得到与障碍物之间的距离，有效探测范围通常覆盖2cm到400cm区间，测距精度可以达到毫米级，完全满足民用、教学、普通工业场景下的近距离测距需求。从结构设计思路来看，模型完整还原了模块的双层结构特征：底层是蓝色PCB基板作为整个模块的承载基础，基板上预留了四个标准2.54mm间距的直插引脚，分别对应电源、地、触发信号输入、回波信号输出，引脚的伸出长度、直径都按照实际器件参数建模，方便在整机设计时预留焊盘位置、接线空间，避免引脚与周边结构件发生碰撞。基板上方对称布置两个圆柱形超声波换能器，也就是俗称的超声探头，两个探头的中心距、突出基板的高度都严格按照实物尺寸还原，其中一个负责向外发射40kHz频率的超声波束，另一个负责接收障碍物反射回来的回波信号，探头表面的网状保护层结构也在模型中做了细节还原，能够直观体现探测面的实际位置，方便设计人员在布局时调整模块安装角度，保证探测波束的覆盖范围不会被周边结构遮挡。两个探头中间的区域是模块的控制电路部分，模型还原了该区域的塑封外壳轮廓，这部分结构的高度低于探头顶端，不会对超声波的发射和接收路径造成遮挡。

　　从安装边界尺寸来看，该模块整体为矩形平板式结构，厚度方向包含引脚的总高度、基板的长宽尺寸都按照实物1:1建模，PCB基板的四个边角做了小圆角处理，其中一个边角预留了固定安装孔位，设计人员既可以选择通过该孔位用螺丝将模块固定在支架上，也可以直接将模块插在面包板或者焊接在主控电路板上，两种安装方式的空间占用都可以通过模型直接校验。在实际选型使用时，需要注意模块的探测面存在一定的波束角，安装时要保证两个探头的正前方没有突出的结构件，否则会造成声波误反射，影响测距准确性，该三维模型可以直接在装配环境中模拟探测波束的覆盖范围，提前调整模块的安装高度和倾斜角度，避免后期打样后出现探测盲区。另外模块背面的贴片元件轮廓也做了简化还原，能够准确体现模块背面的凸起高度，在紧凑安装空间内，可以校验模块背面与PCB板或者其他器件之间的安全间隙，避免组装时出现元件挤压损坏的问题。对于从事嵌入式设备结构设计、教学实验装置开发、开源硬件项目制作的工程师来说，精准的模块模型能够大幅减少结构反复修改的次数，在设计阶段就完成安装适配、干涉检查、布局优化的全部工作，有效缩短整机开发周期，降低打样调试阶段的改模成本。
