3D打印可组装四旋翼飞行器结构设计

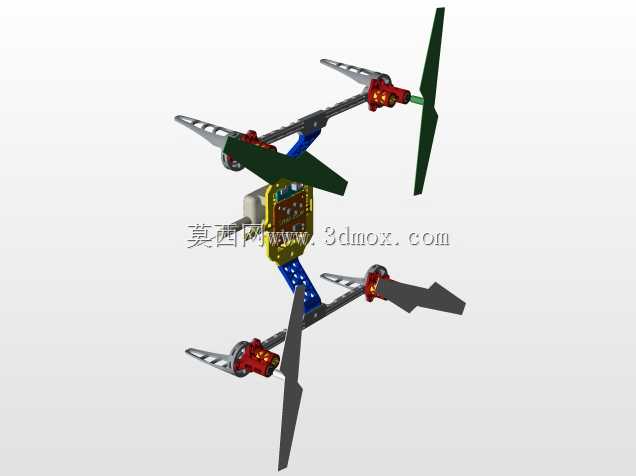

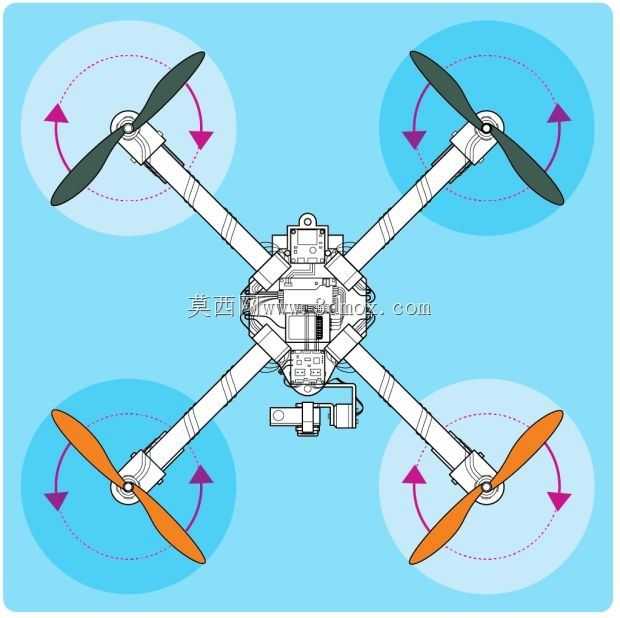

这款四旋翼结构采用适配FDM熔融沉积3D打印工艺的分体式设计，所有承力结构件均预留标准打印公差，无需额外支撑即可完成打印成型，降低小批量试制与个人DIY的加工门槛。机架采用四臂对称布局，机臂与中心飞控安装板采用快拆式卡扣配合定位，日常收纳或部件损坏更换时无需拆解全部走线，单臂拆卸更换仅需松开对应卡扣即可完成操作，大幅降低户外作业时的维护耗时。

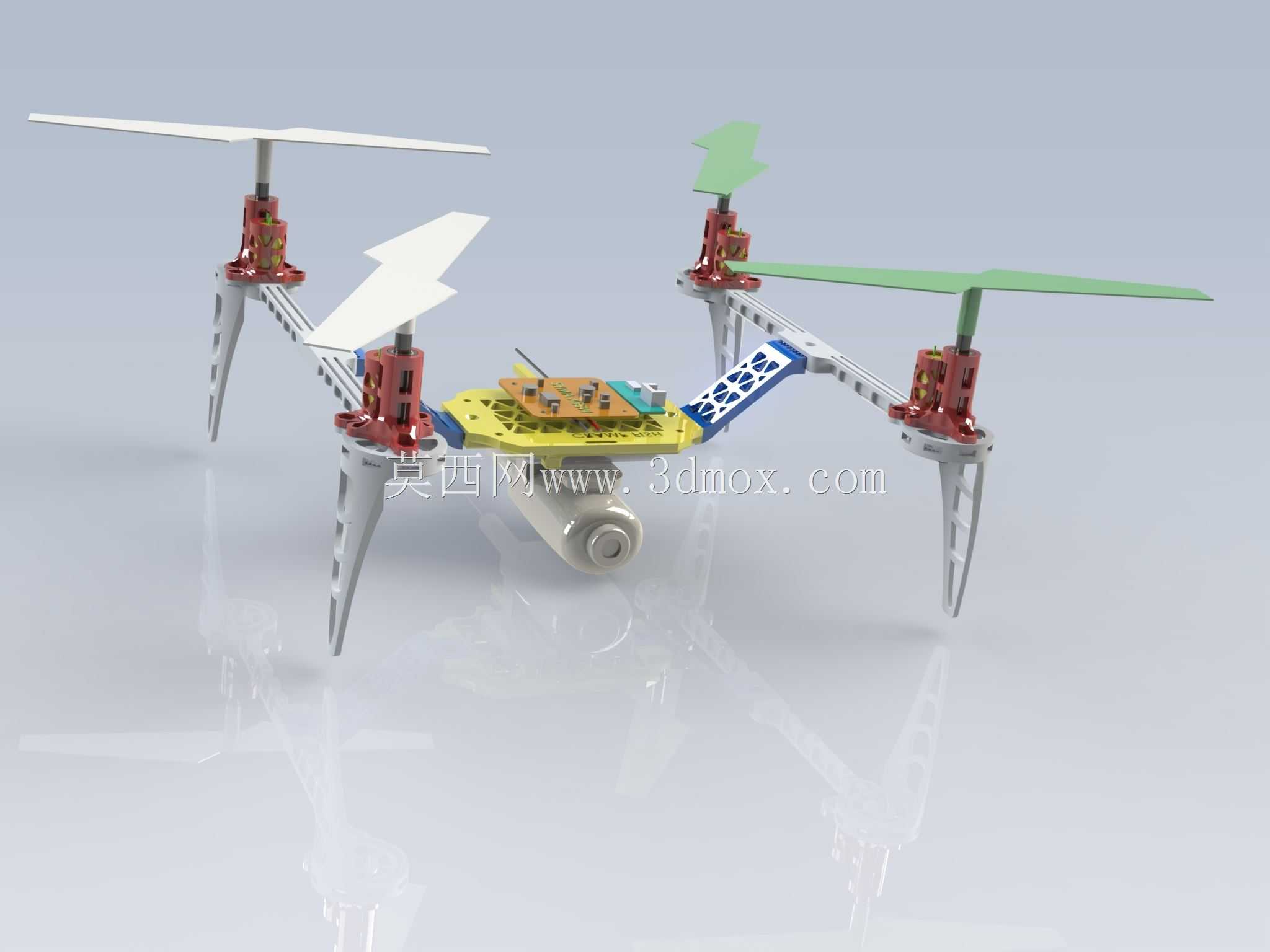

从实际应用场景来看，该结构可适配室内教学演示、小型航拍载荷搭载、低空环境数据采集等场景，中心安装板预留了通用飞控板、电调、微型电池的安装孔位，孔位间距兼容市面上主流的微型飞控安装标准，无需二次打孔即可完成核心电控部件的固定。起落架采用下探式斜撑结构，支腿末端做了圆弧过渡处理，降落时可分散触地冲击力，避免硬着陆时的冲击力直接传导至飞控与传感器部件，同时支腿内侧预留了走线槽，可将电调至电机的动力线缆内嵌布置，避免飞行过程中线缆外露扰动气流、或是被旋翼剐蹭造成故障。

设计阶段针对3D打印的材料特性做了结构优化，机臂承力部位做了局部加厚与网格加强筋处理，在PLA、PETG等常规打印材料下即可满足飞行时的结构强度要求，避免飞行过程中机臂震颤影响飞行稳定性。旋翼安装座采用标准电机适配孔位，可匹配常用的微型无刷电机，安装座与机臂的连接位做了限位凸台，电机安装时无需反复校准同轴度，凸台定位即可保证电机输出轴与机臂平面垂直，降低装配时的调试工作量。

整机装配完成后，旋翼旋转平面与起落架底部预留足够的安全距离，降落时即使存在一定角度的倾斜，旋翼桨叶也不会触地造成射桨风险。中心板下方预留了额外的载荷安装位，可根据使用需求加装微型摄像头、气体传感器等轻量化载荷，安装位采用标准螺孔设计，可快速切换不同功能模块，适配不同的作业需求。机臂长度经过重心匹配优化，电池安装位设置在中心板正下方，可通过调整电池位置快速配平整机重心，避免重心偏移造成的飞行功耗增加、姿态控制难度提升等问题。
