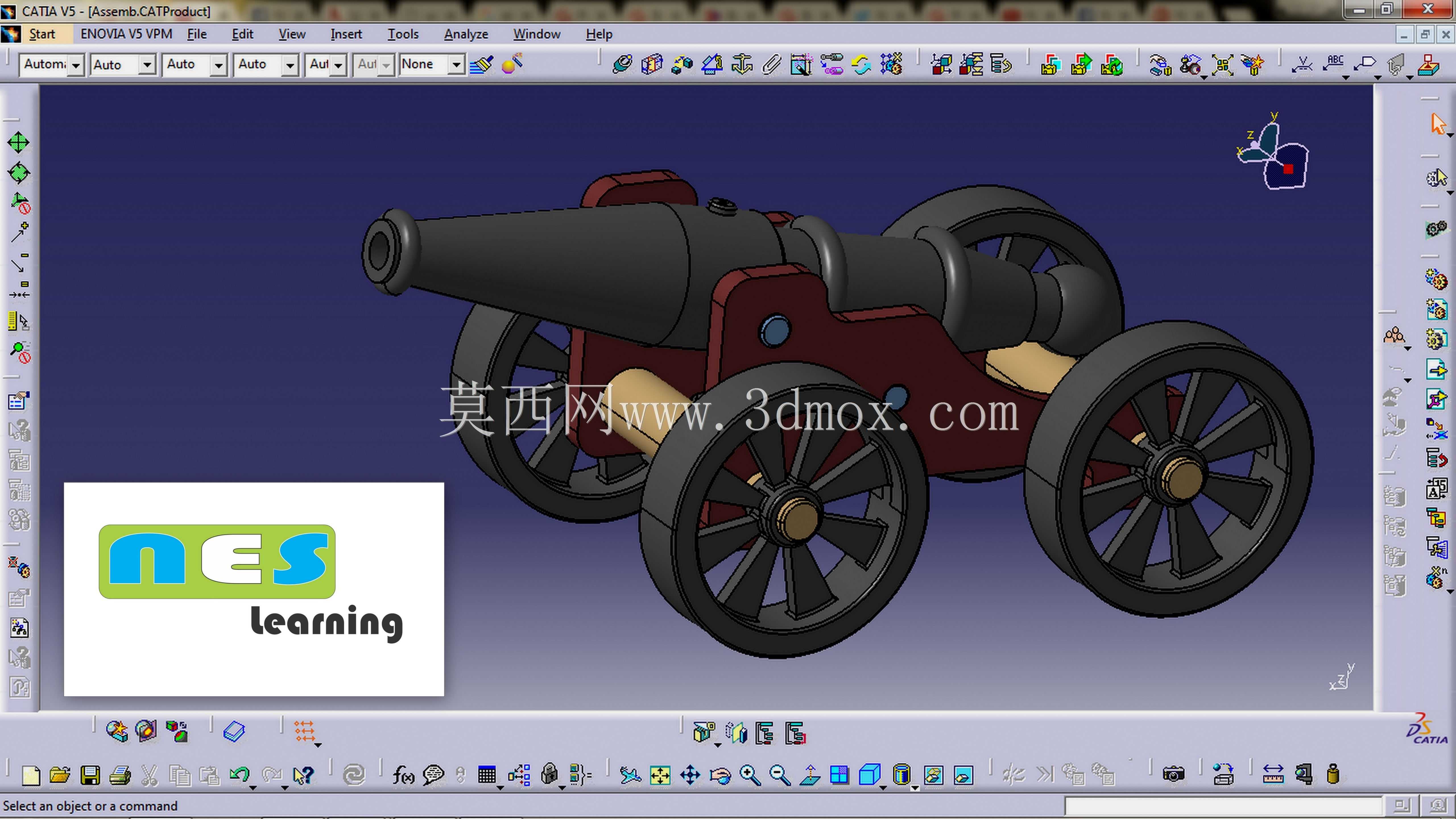

复古轮式加农炮结构三维设计作品

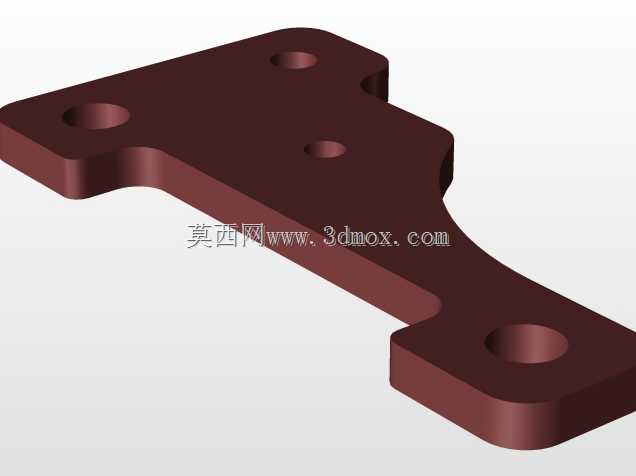

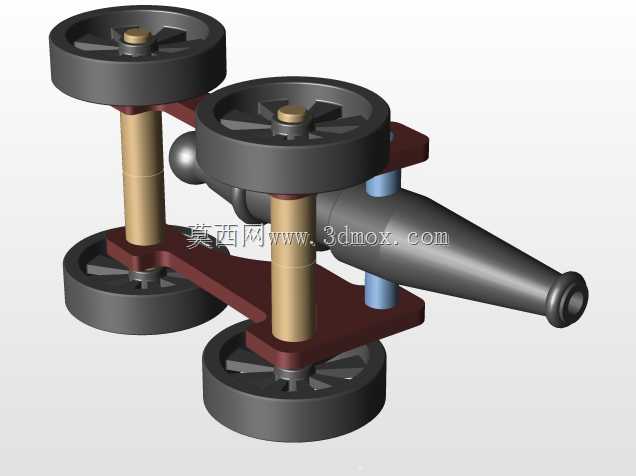

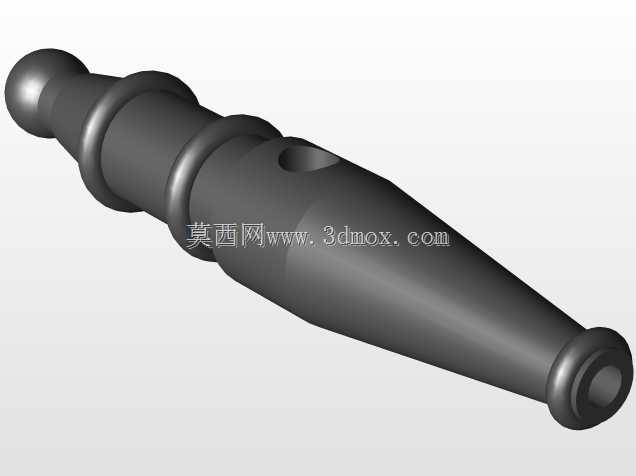

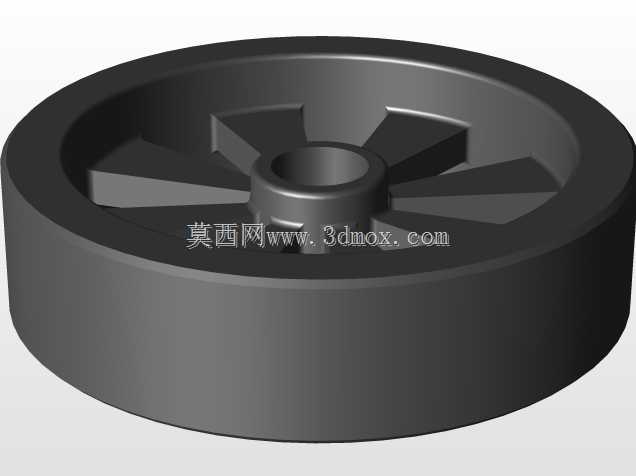

这款复古轮式火炮的结构设计，首先围绕场景适配性展开，这类早期滑膛加农炮多应用于近代阵地防御、要塞守备场景，也可作为历史场景复原、军工科普展陈的等比例参考结构，核心用途是完成黑火药发射药推送实心弹丸的发射动作，整体结构围绕发射时的后坐力承载、短距离阵地转移便利性两个核心需求搭建。从功能特性来看，炮身采用整体铸造式厚壁圆筒结构，炮尾设置封闭承压端，炮膛内壁做等径光滑处理，可适配对应口径的球形弹丸装填，炮身中部设置两道凸起的炮耳轴，与炮架上的支撑座配合，可实现炮口俯仰角度的调整，以此适配不同射程的发射需求，炮身与炮架的接触位置设置木质缓冲垫，可在发射时吸收部分后坐冲击，避免金属结构直接硬接触造成的形变损坏。设计思路上优先还原早期火炮的结构逻辑，炮架采用硬木材质的框架式结构，前后设置横向支撑梁，两侧的纵向梁既承担炮身的重量承载，也为轮轴提供安装点位，四个大直径辐条式行走轮采用木质轮缘加金属箍的结构，轮轴与炮架采用刚性连接，大直径轮组可适配阵地内不平整的土路、草地路面，降低短距离人力拖拽的阻力，轮组的辐条采用对称分布结构，可均匀承载炮身与炮架的整体重量，避免行进过程中轮体受力不均出现断裂。安装边界方面，炮身耳轴的同轴度公差控制在0.1mm以内，保证俯仰动作顺畅无卡滞，轮轴与炮架安装孔的配合采用间隙配合，预留0.05mm的装配间隙，方便轮组转动同时避免旷量过大造成行进晃动，炮架整体的宽度控制在轮组内侧间距以内，不会超出轮组的横向边界，炮身处于水平状态时，炮口前端超出炮架前端的长度不超过炮身总长度的三分之一，保证整体重心落在前后轮组的支撑范围内，避免静止或拖拽时出现前倾翻覆的问题，炮尾位置的炮架后端设置可放倒的支撑桩，发射时可将支撑桩砸入地面，进一步抵消发射时的后坐位移，无需额外设置复杂的后坐制动结构，契合早期火炮的简易实用设计逻辑。
