大电流防火花接插件组件结构设计

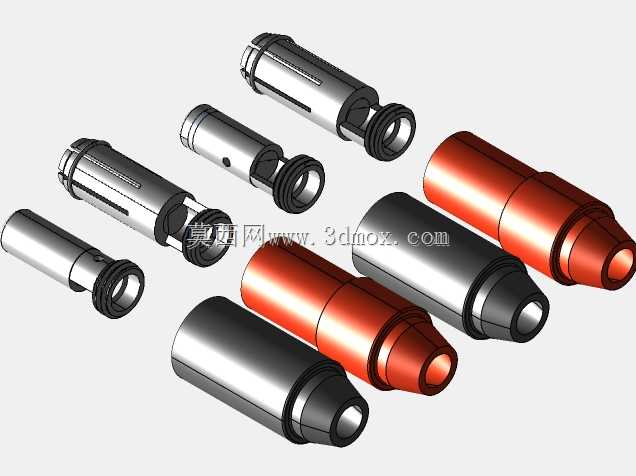

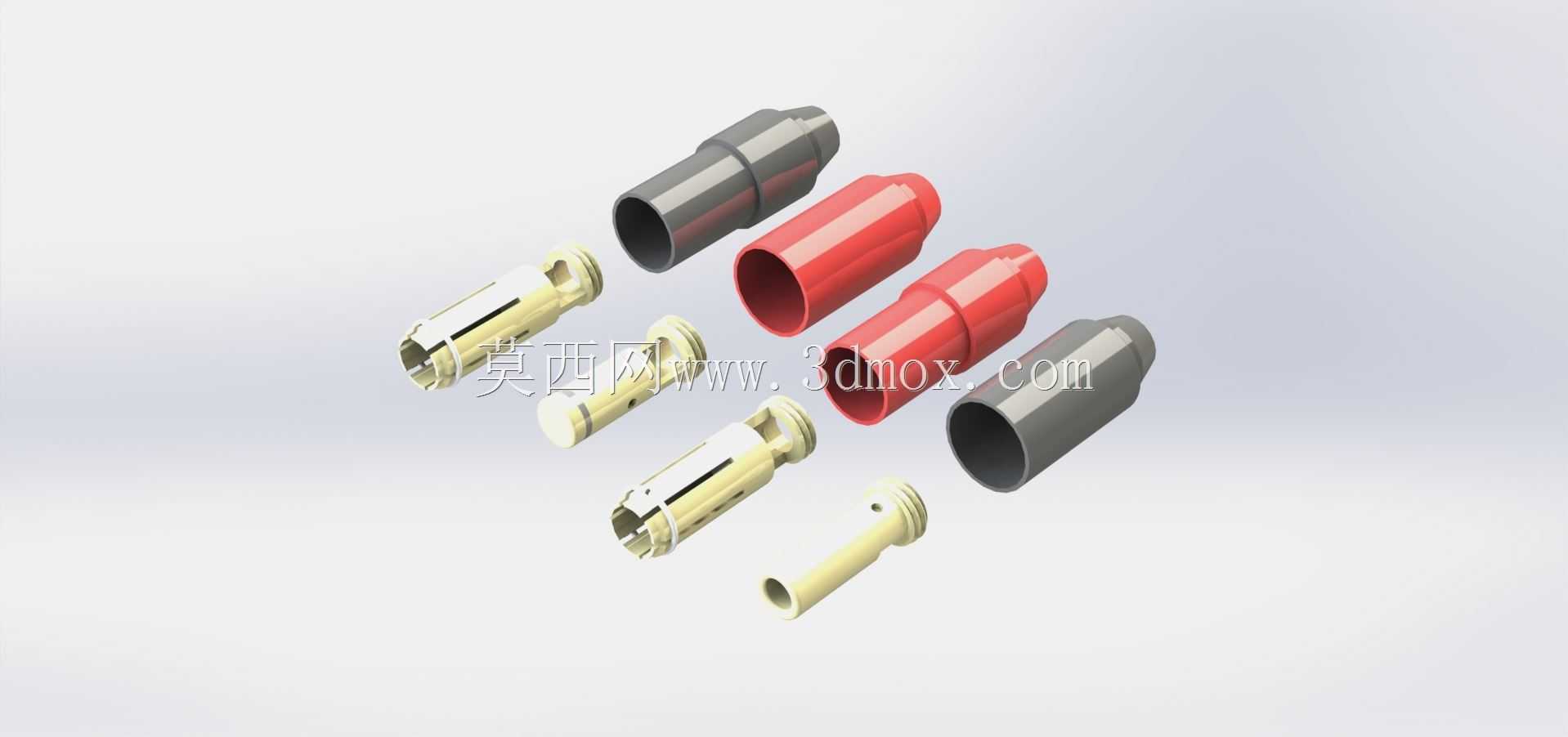

这套接插件组件的设计初衷，是解决高功率动力回路中接插瞬间拉弧烧蚀触点的行业痛点，在多旋翼大载重无人机动力供电、便携式航空地面电源转接、大功率放大器电源输入、高倍率锂电池组串并联输出这类需要频繁插拔、瞬时电流冲击大的场景中，普通接插件很容易因为插合瞬间的接触间隙产生电火花，长期使用会出现触点氧化、接触电阻飙升、局部过热甚至熔焊的问题，直接影响整套动力系统的供电可靠性。从结构设计逻辑来看，整套组件采用公母端对插的防呆结构，公端插针与母端冠簧接触件做了分段式导向设计，插合初始阶段先完成接地端的先导接触，待插合到位后动力极才完全导通，从根源上避免了插合过程中带载拉弧的问题；接触件采用开槽冠簧结构，接触点位均匀分布在插针圆周方向，能保证大电流通过时的载流密度均匀，不会出现局部电流集中导致的发热点。外壳部分做了阶梯式的绝缘防护结构，插合到位后公母外壳形成多层迷宫式配合，既可以防止外部粉尘、水汽侵入接触区域，也能避免手指误触带电部位，满足户外作业场景下的绝缘防护要求。从安装边界来看，公端引脚适配7mm直径的安装开孔，尾部预留了焊线与压接两种接线结构的兼容空间，既可以适配多股软硅胶线的压接装配，也能满足硬铜排的焊接固定需求，安装法兰上的定位槽可以防止接插件在设备面板上转动，避免接线端承受额外的扭转应力。载流性能设计上，持续导通状态下可稳定承载150A的工作电流，短时峰值电流耐受能力达到200A，接触电阻控制在毫欧级，能有效降低大电流工况下的导通损耗；外壳绝缘件采用耐高温、抗冲击的绝缘材质，即使接触区域出现瞬时温升，也不会出现外壳融化、变形的问题，适配-20℃到80℃的工作环境温度范围。整套结构的配合公差做了精细化控制，插合力度控制在单人徒手即可操作的范围，同时插合到位后有清晰的卡扣反馈，避免使用过程中因为振动出现松脱断电的问题，不需要额外加装固定锁扣就能满足振动工况下的连接可靠性，在需要快速更换电池、快速转接电源的作业场景中，能大幅缩短设备的电源接驳准备时间。
