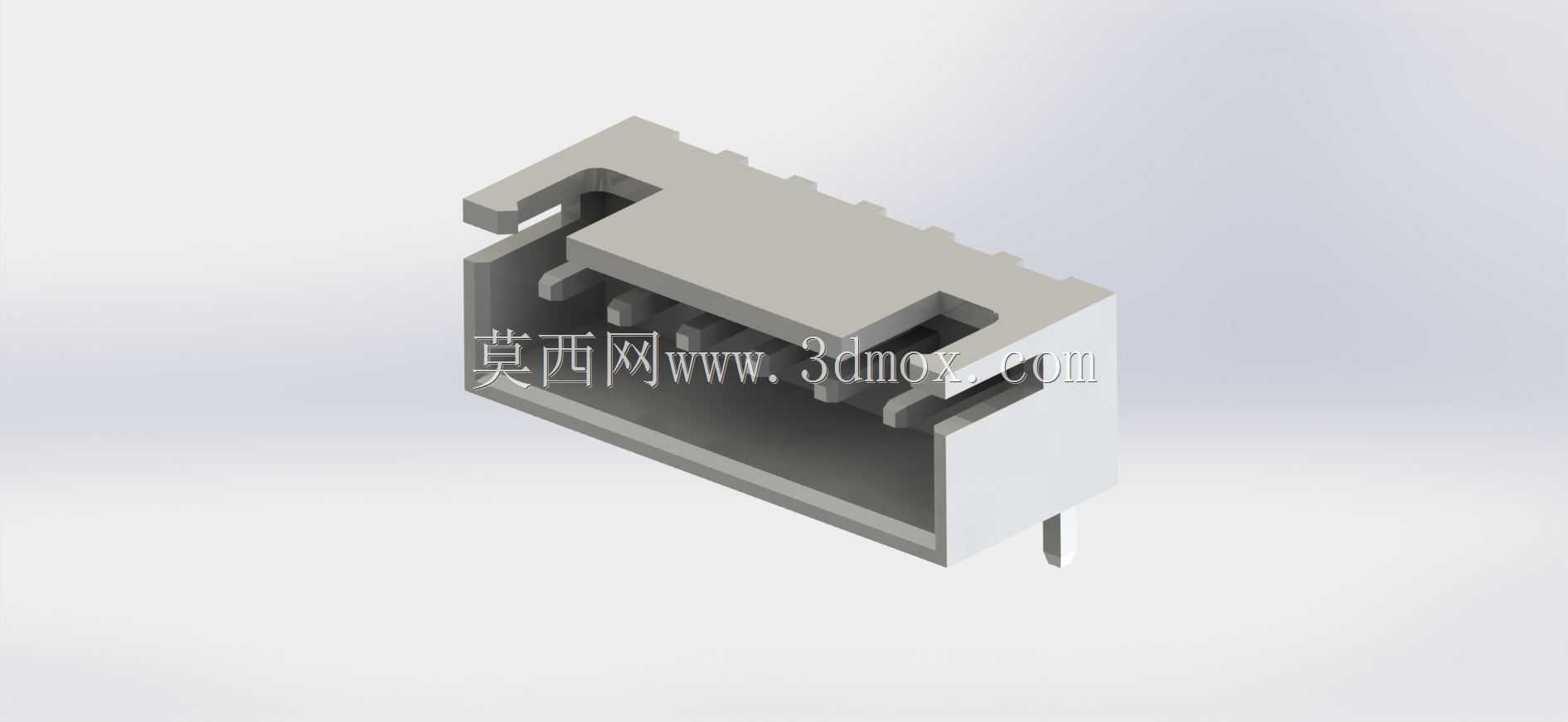

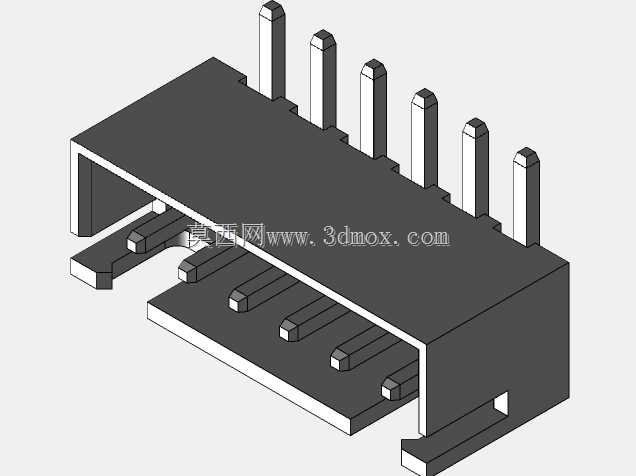

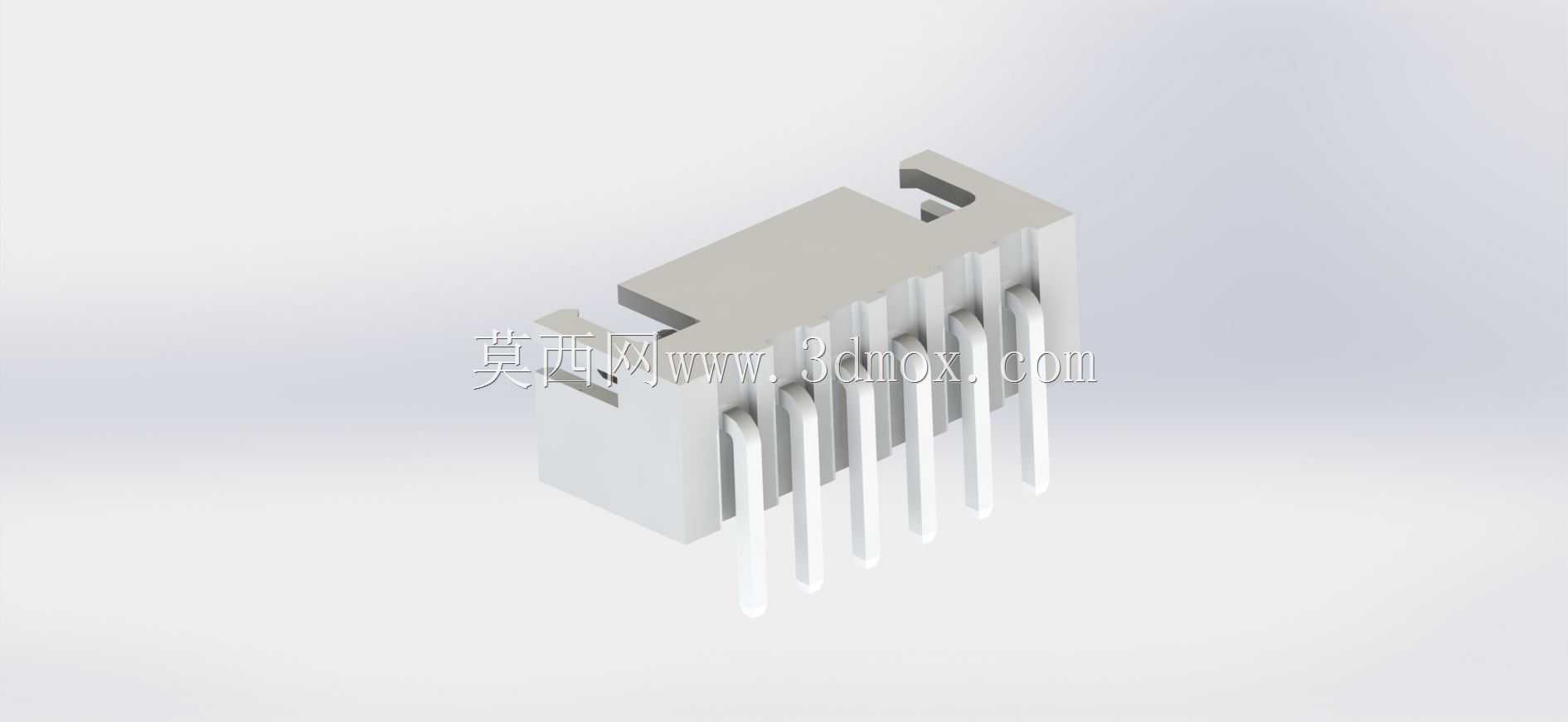

2.5mm节距XH型PCB直插连接器

这款XH型板端连接器是电子电路互联场景中应用极广的基础元件，日常在消费类电子控制板、小型工控驱动板、家电主控模块、电源转接板上都能见到它的身影，核心作用是实现板载电路与外部线束的可靠信号、小电流传输，替代传统焊接走线的方式，大幅提升产线装配效率，也方便后期设备维护时的线束拆装更换。从结构设计来看，这款连接器采用直插式焊针布局，焊针长度适配常规1.6mm厚度PCB的波峰焊工艺要求，焊针间距严格控制在2.5mm，既满足安规爬电距离要求，也适配行业通用的XH系列胶壳端子，不会出现插配错位、针位干涉的问题。连接器本体采用耐高温工程塑料注塑成型，能够承受波峰焊过程中的短时高温冲击，不会出现壳体变形、针位偏移的问题，插合面做了导向倒角设计，现场装配时即使工人视线受阻，也能顺利将对线端胶壳导入，避免硬插导致的插针弯折、壳体开裂问题。在安装边界上，这款连接器的贴板高度控制在较低水平，适配设备内部紧凑的堆叠空间，不会和板上其他较高的电解电容、散热片等元件产生空间干涉，焊针的排布位置预留了足够的焊盘空间，PCB布线时可以顺利走通相邻针位的走线，不需要额外做层间跳转。设计过程中针对插针保持力做了专门优化，插针与塑料本体之间采用倒刺压合结构，能够承受线束拉扯时的外力，不会出现插针被从本体中拔出的失效问题，插合面的卡扣结构可以和对线端胶壳实现锁止，设备运输或者长期震动工况下不会出现接插件松脱、接触不良的问题。这类连接器在选型时需要重点关注针位数量、焊针长度、插合方向，这款直插立式的型号适合线束垂直于PCB板引出的安装场景，如果是板边贴墙安装的场景则需要选用卧式弯针的型号，建模时需要准确还原插针的直径、塑料本体的避让槽位置，避免结构设计时出现和周边壳体的干涉问题，同时要预留足够的手指操作空间，方便后期装配时按压卡扣拆卸线束。
