齐柏林刚性飞艇结构三维设计模型

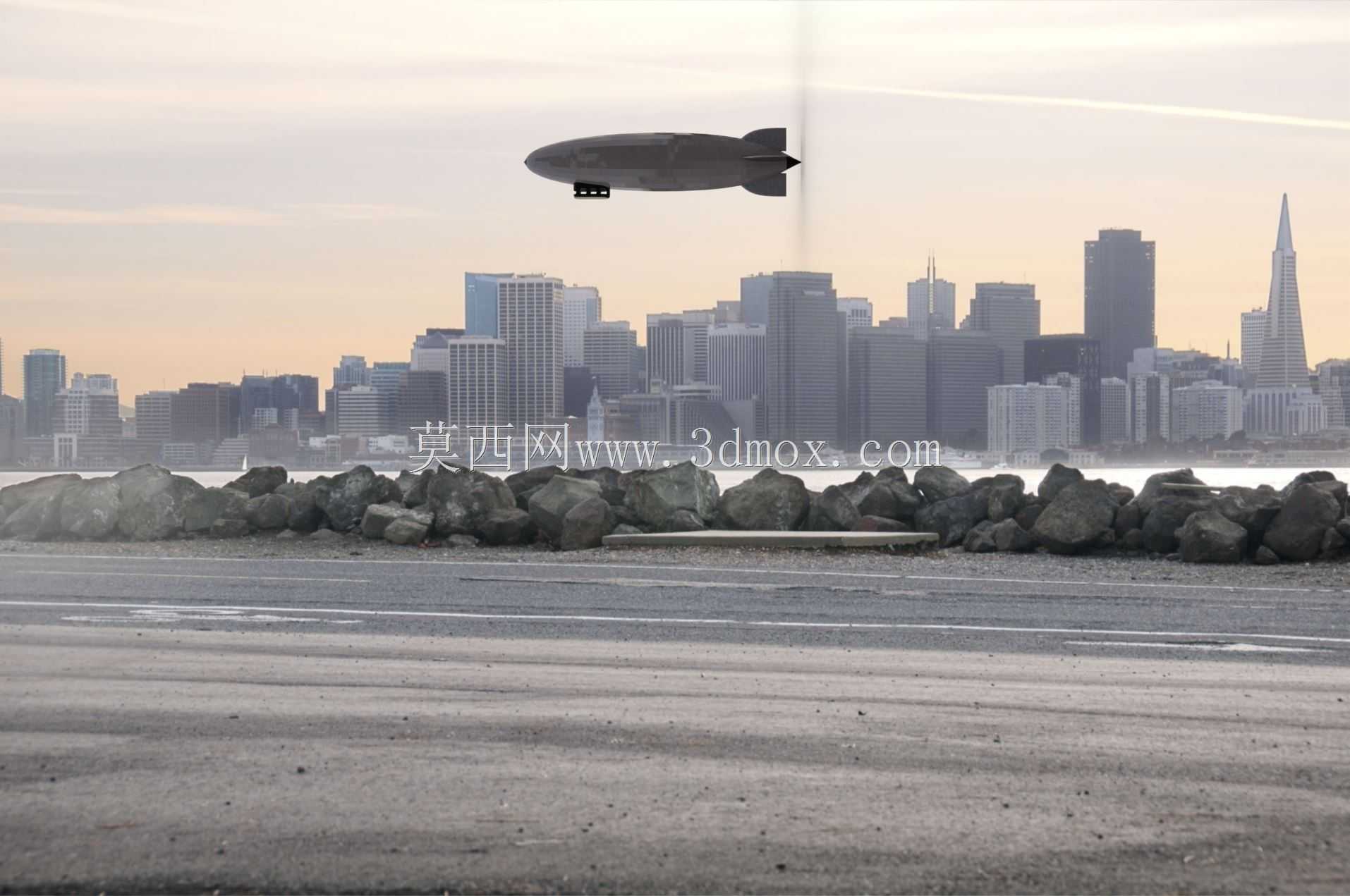

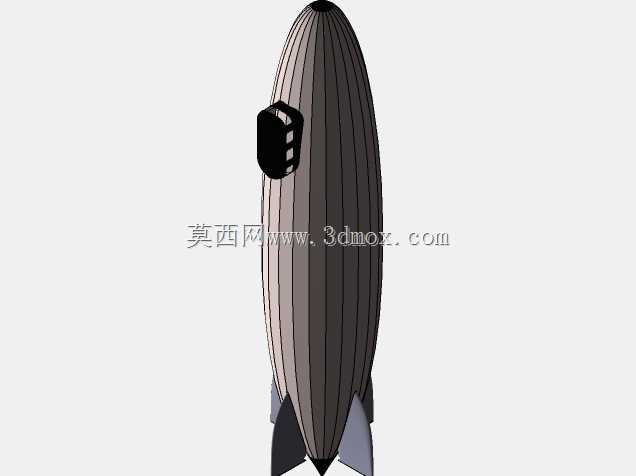

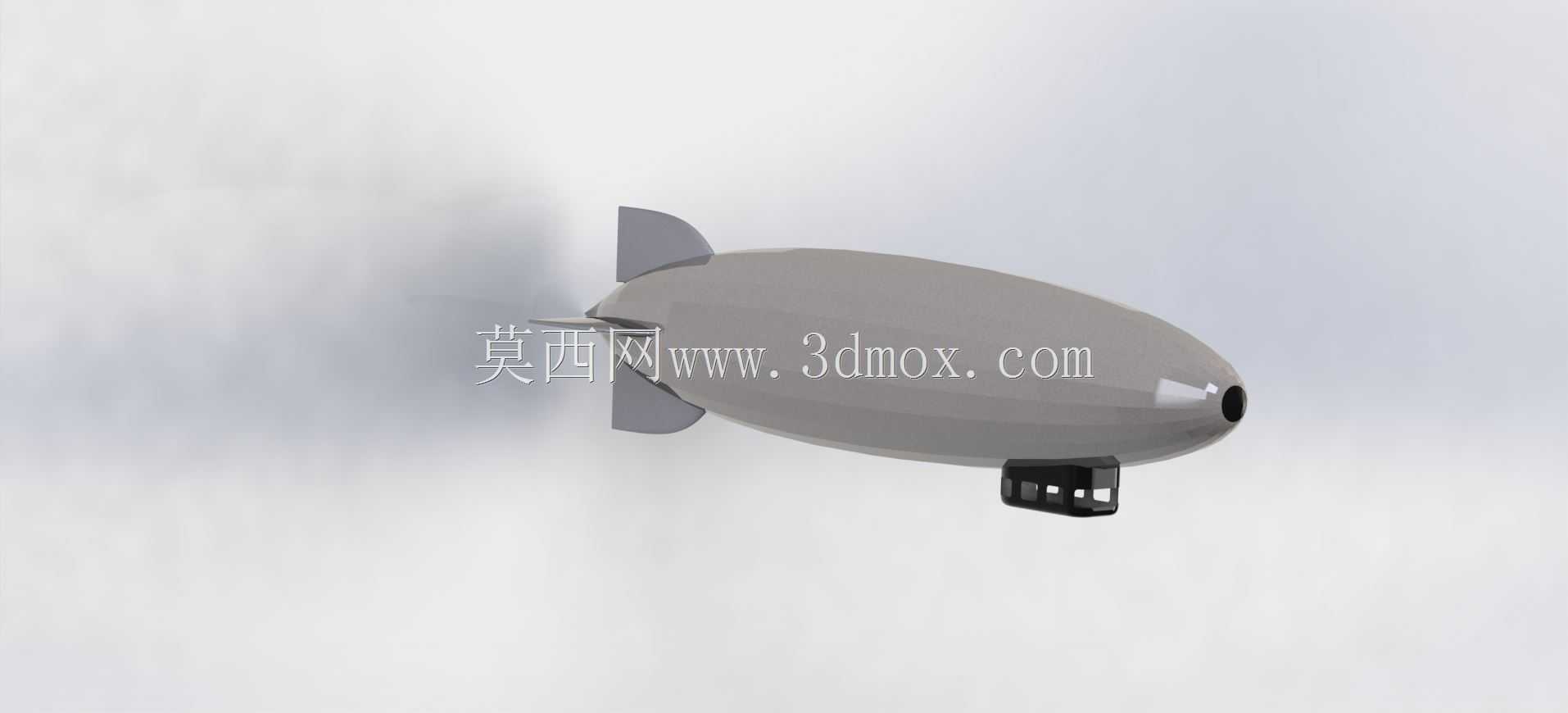

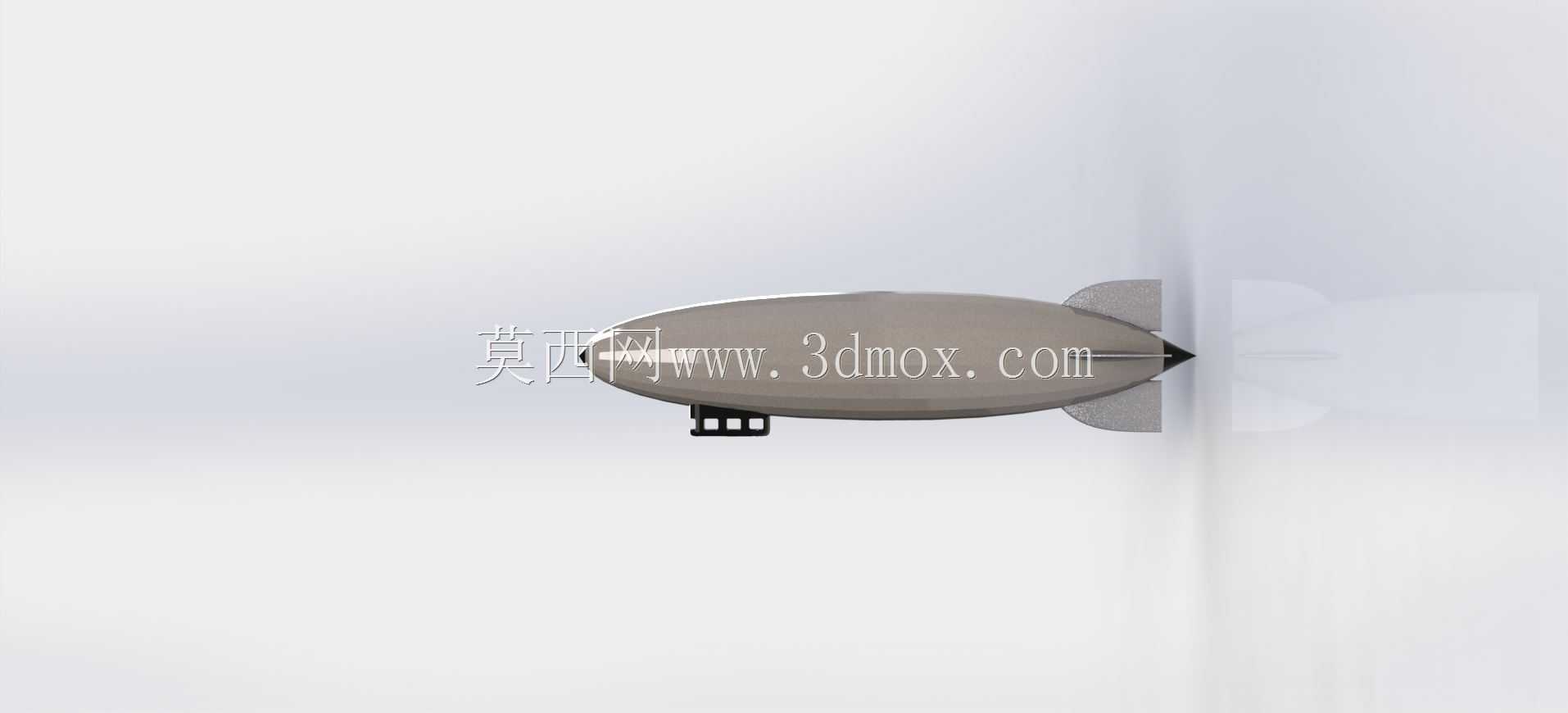

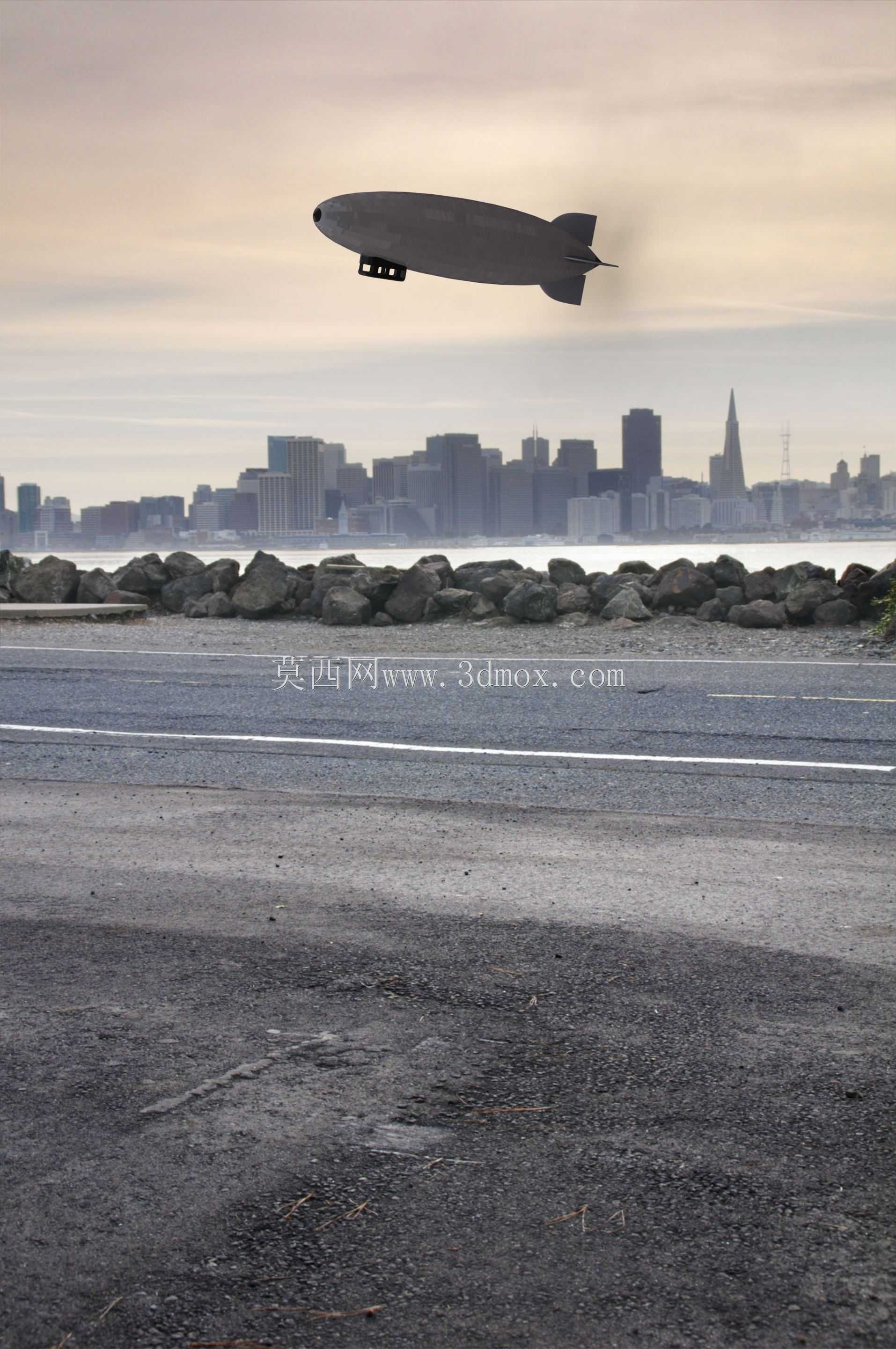

本次建模的齐柏林刚性飞艇，核心围绕早期浮空载人飞行器的结构逻辑展开，完全还原刚性飞艇的骨架承力逻辑，区别于软式飞艇依靠内压维持外形的设计，整体采用环形横向隔框搭配纵向承力梁组成全机刚性骨架，外部覆盖轻质蒙皮，内部划分多个独立气囊舱段，单舱段破损不会引发整体浮力骤失，这一设计思路直接决定了其早期跨洋客运、军事侦察场景下的可靠性表现。从实际应用场景来看，这类刚性飞艇在二十世纪早期承担过跨大西洋商业客运、沿海空域长航时巡逻侦察、战时低空战场观测等任务，相较于同期固定翼飞机，其留空时间可达到数十小时级别，对起降场地的要求极低，不需要长距离硬质跑道，仅需开阔平地配合系留设施即可完成停靠作业。在功能特性层面，模型完整还原了艇体下部的吊舱结构，吊舱与主骨架通过多组张线式承力结构连接，内部预留动力机组安装位、乘员操作空间与载荷搭载区域，尾部布置多组安定面与操纵舵面，可实现航向、俯仰姿态的精准控制，艇体头部设计有系留接口，匹配地面系留塔的对接需求，避免地面停靠阶段受侧风影响出现结构偏移。设计过程中重点考量了外形尺寸的边界约束，主艇体长径比控制在8:1区间，该比例可在保证内部气囊容积的前提下，最大限度降低飞行过程中的压差阻力，吊舱的安装位置严格对齐艇体重心垂线，避免挂载载荷后出现纵向配平偏差，动力舱对称布置在吊舱两侧，推力线与艇体轴线保持平行，消除推力分量带来的附加姿态干扰。建模阶段对骨架节点的连接逻辑做了完整还原，横向隔框采用轻质桁架结构，在保证环向刚度的前提下尽可能降低结构自重，纵向梁沿艇体母线均匀排布，与每个隔框节点做刚性连接，蒙皮与骨架的连接采用离散压条固定方式，可平衡飞行过程中蒙皮承受的局部气动载荷。针对军事应用场景的特殊需求，模型预留了艇腹载荷挂点接口，可搭载观测设备或外挂载荷，吊舱前部设置观测窗口位，匹配低空侦察任务的视野需求，同时在骨架关键节点预留了设备走线通道，可适配早期通讯、导航设备的安装布线需求。
