手工橡皮筋动力滑翔飞机结构设计

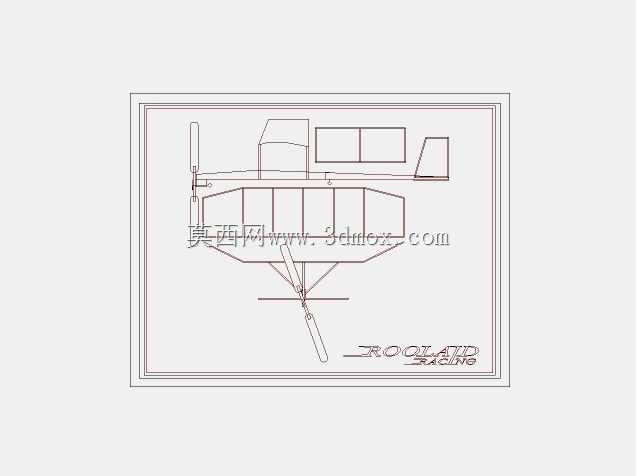

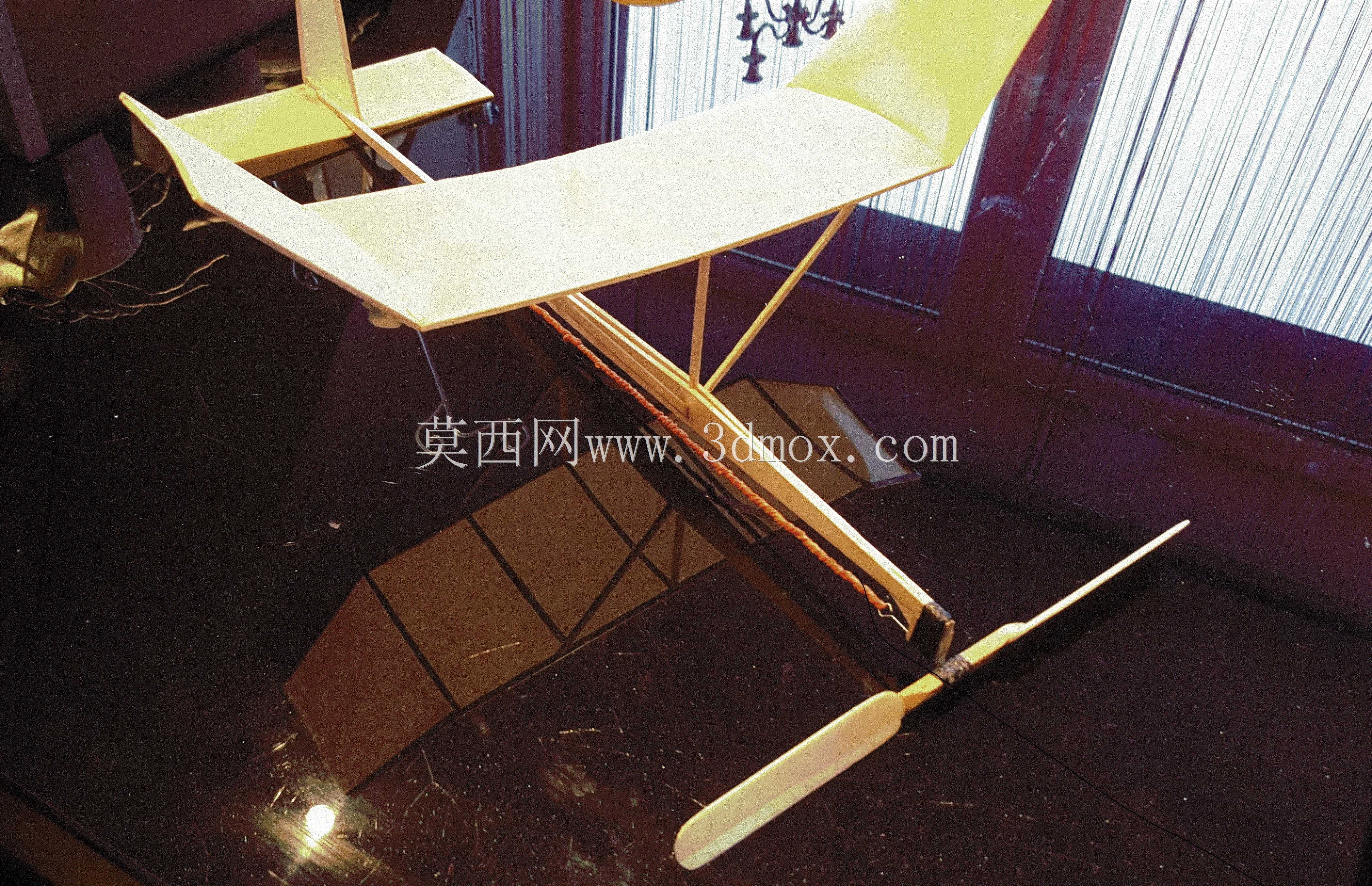

这款橡皮筋动力航模的设计核心围绕低雷诺数下的低速气动效率展开，主要面向青少年科创实践、航空科普教学场景使用，可作为基础空气动力学演示教具，也能满足手工航模爱好者的自制组装需求。整机采用上单翼布局，机翼设置有轻微上反角，无需额外辅助飞控即可维持横向静稳定，降低新手操作的调试门槛。动力段依靠扭转后的橡皮筋释放扭矩驱动前置螺旋桨，螺旋桨采用大直径低桨距设计，匹配橡皮筋输出的低转速大扭矩特性，能在有限的储能条件下获得更长的动力留空时间。机身主承力结构采用轻质木条搭建，通过三角支撑构型强化机翼与机身的连接刚度，避免飞行过程中机翼受气流冲击产生形变影响气动效率；尾翼部分分为水平安定面与垂直安定面，水平尾翼设置有可微调的升降舵面，可通过小幅弯折调整整机俯仰配平，垂直尾翼则负责维持航向稳定，抵消螺旋桨旋转产生的反扭力矩。设计过程中需严格控制整机重心位置，将重心设定在机翼弦长30%左右的位置，兼顾滑翔阶段的低头力矩与动力阶段的爬升效率，若重心偏后会导致飞行时抬头失速，重心偏前则会过度下俯冲损失留空时间。整机所有外露构件均做了倒角处理，避免组装过程中划伤操作者，机翼与尾翼的蒙质采用轻质薄膜材料，在保证翼型刚度的前提下尽可能降低结构重量。组装时需注意橡皮筋的安装预紧度，过紧会导致初始扭矩过大让飞机刚出手就进入螺旋状态，过松则无法获得足够的爬升动力，尾翼连杆与机身的连接采用可滑动调节结构，方便根据实际飞行场地的气流条件快速调整舵量。这类橡皮筋动力航模不需要额外的电子设备与燃料，仅通过机械结构即可完成完整的飞行动作，能让操作者直观理解弹力储能、气动配平、力矩平衡等基础工程原理，在科创教学场景中，学生可通过调整翼型、尾翼角度、橡皮筋规格等参数，对比不同配置下的飞行留空时间，完成基础的工程变量对照实验。
