手动台式按压式冲压工装结构设计

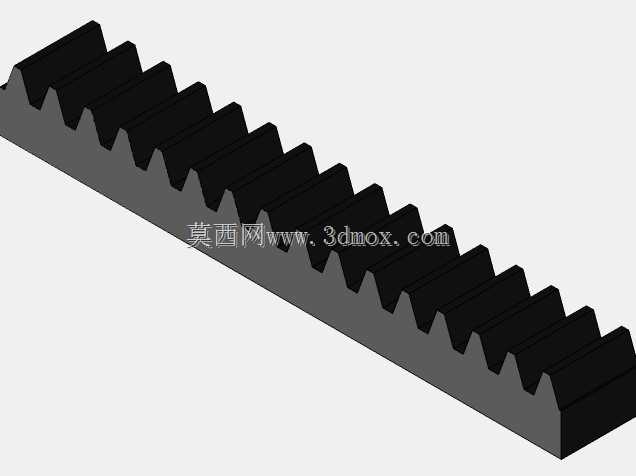

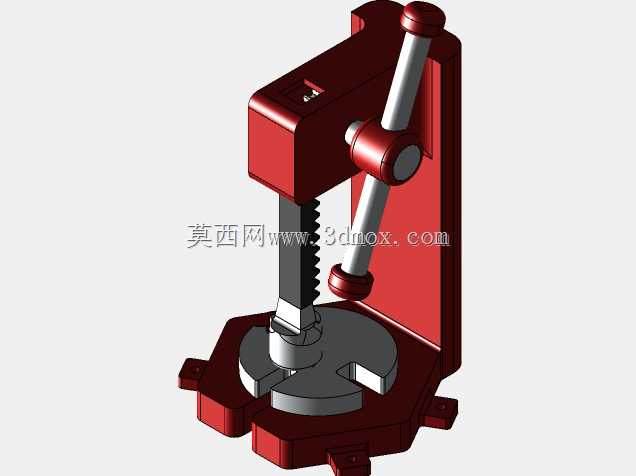

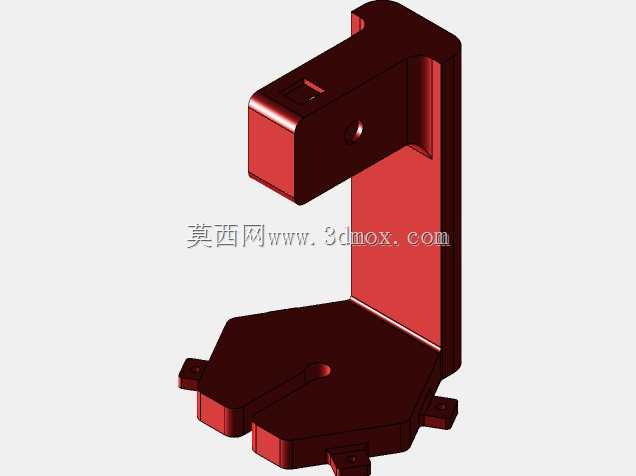

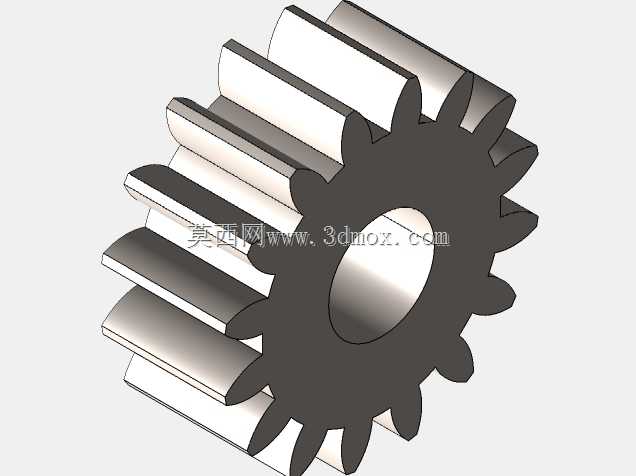

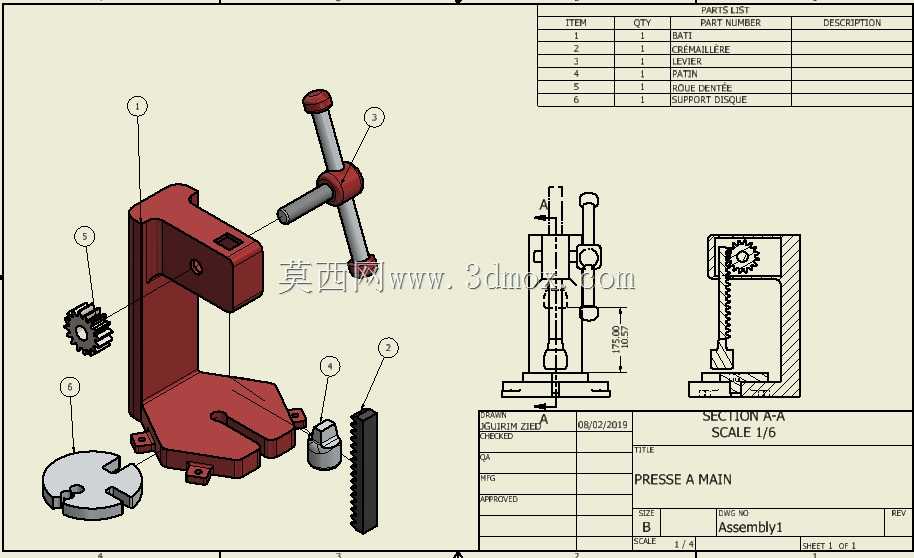

这款手动台式按压设备主要面向小批量零部件压装、轻量冲压作业场景，常见于五金维修工位、小型零件装配线、教学实训车间以及打样试制环节，可完成薄金属片冲裁、小尺寸销轴压入、塑胶件铆合、轴承外圈轻压装配等工序，无需外接动力源，适合无气源无电源的零散作业场景使用。设备整体采用立式悬臂布局，底部为带定位槽的六边形铸铁式基座，基座预留四个安装耳孔，可通过螺栓固定在工作台面，安装边界尺寸适配常规600mm宽度的钳工台，基座中心的圆形工作台带有缺口式定位结构，可快速适配带定位销的工装夹具，无需额外找正即可完成工件装夹。立柱部分采用一体式L型铸造结构，刚性表现优于拼接式机架，可承受压装过程中的侧向偏载，避免长期使用出现机架变形问题。操作端采用斜置式杠杆手柄，手柄握持位置做了滚花防滑处理，操作力臂经过配比优化，常规成年操作人员施加15kg左右的握持力，压头端即可输出近1kN的压装力，满足多数轻载压装作业的力值需求。传动部分采用齿条直动结构，相比螺杆式手动压机，压头下行速度更快，空行程移动效率更高，齿条与压头采用快拆式连接结构，可根据作业需求更换平压头、冲孔头、铆接头等不同作业端头，适配多工序切换需求。压头部分带有导向套结构，可保证压头下行的直线度，压装过程中不会出现偏摆，保证压装同轴度，导向套内置润滑槽，定期加注润滑脂即可降低传动磨损，延长设备使用寿命。设计过程中重点优化了操作人机工程，手柄的操作高度适配站立作业的肘部高度，操作人员无需弯腰或抬臂即可完成按压操作，长时间作业不易产生疲劳。设备整体外露运动部件均做了圆角处理，没有尖锐突出结构，避免操作过程中出现磕碰划伤问题。基座的定位槽采用通用T型槽规格，可兼容市面上常规的小型工装夹具，无需额外加工转接板即可完成夹具固定，降低用户的配套使用成本。齿条行程设置为100mm，可满足最大80mm高度的工件压装需求，行程上限带有硬限位结构，避免齿条脱出立柱导向腔。整机没有复杂的电控或气动元件，日常维护仅需定期清洁齿条与导向套的杂物、加注润滑脂即可，故障率极低，适合对设备可靠性要求高、维护条件有限的作业场景。
