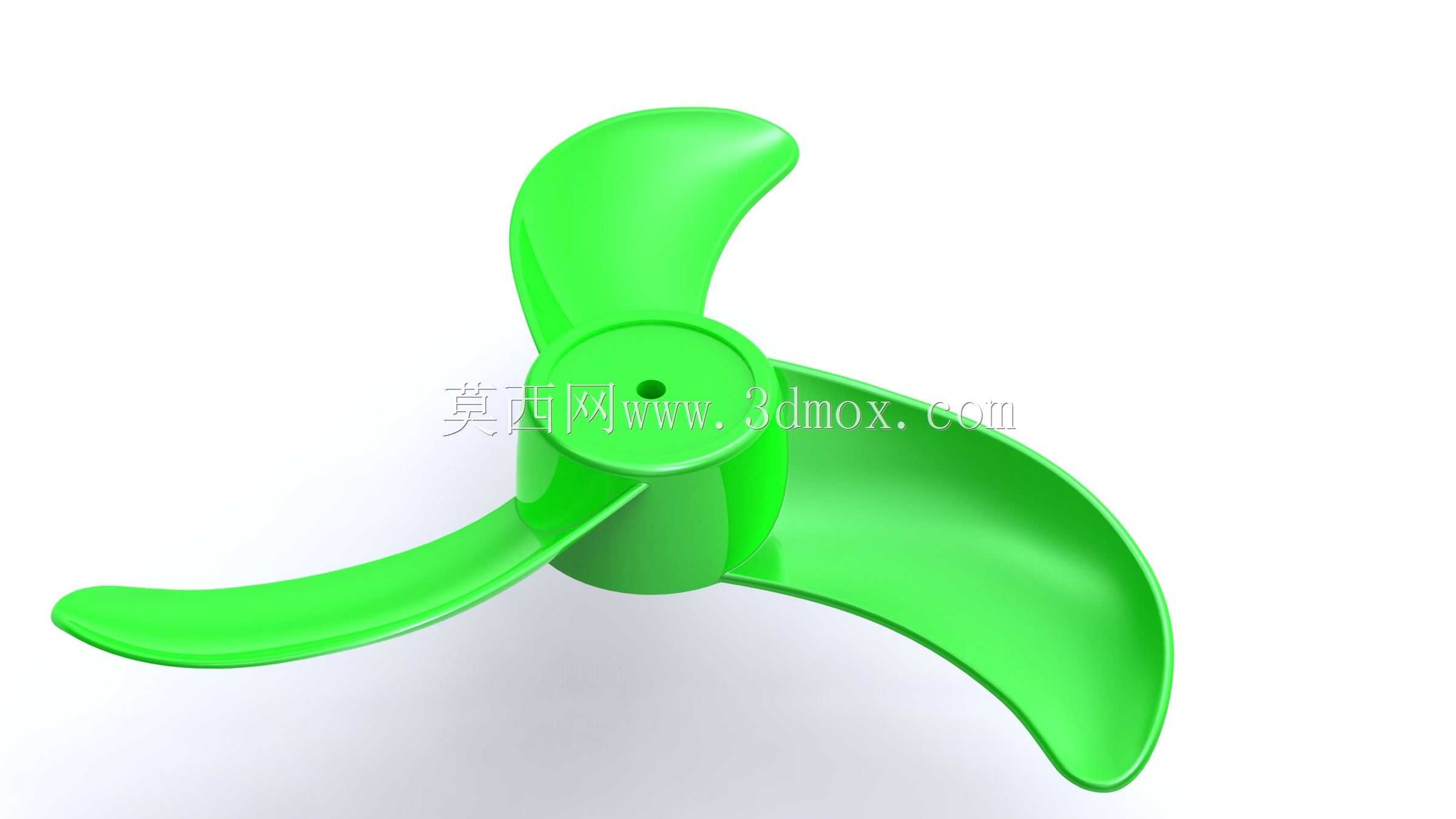

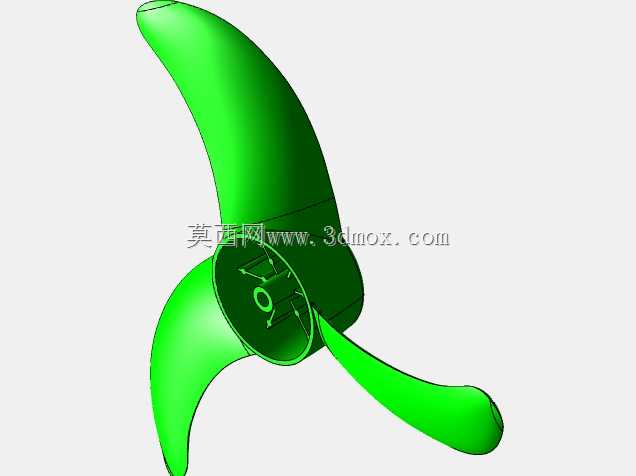

三叶曲面塑料风扇叶片结构设计

这款三叶塑料风扇叶片，主要适配小型轴流通风、桌面散热、小型设备风冷等场景，日常可见于桌面台扇、小型设备排风模块、电子机柜散热单元、家用通风小电器等位置，作为空气推动的核心执行部件，承担着定向导流、推动空气形成稳定气流的作用。从结构设计来看，叶片采用等变曲率复合曲面构型，并非简单的平面扭转结构，叶根位置厚度更大，向叶尖位置逐步做减薄处理，既保证了叶根与轮毂连接位置的结构强度，避免高速旋转时根部应力集中出现断裂风险，也能降低叶尖位置的转动惯量，减少运转时的动不平衡量。轮毂中心设置有标准安装孔，孔位周边做了环形加厚凸台，安装时可直接与电机输出轴配合，凸台端面预留的平面可抵靠电机轴端的锁紧垫片，避免长期运转出现轴向窜动。三片叶片沿轮毂周向120度均匀分布，安装边界上，叶片旋转外径适配常规小功率电机的装配尺寸，轴向投影厚度较薄，不会占用过多的安装纵深空间，适配紧凑结构的设备安装需求。设计过程中充分考虑了塑料注塑成型的工艺特性，叶片曲面的脱模斜度做了均匀过渡，没有出现倒扣结构，不需要复杂的抽芯模具结构即可完成注塑生产，叶根与轮毂的连接位置做了大圆角过渡，既可以减少注塑时的应力痕，也能提升连接位置的抗疲劳强度，长期运转下不会出现叶根开裂的问题。叶片的曲面弧度经过气流走向优化，运转时可以减少叶尖涡流的产生，降低气流紊流带来的风噪，同时保证出风覆盖范围均匀，不会出现局部风速差过大的情况。材质选用常用的工程塑料，自身重量较轻，对电机的启动扭矩要求不高，小功率低压电机即可驱动，适配低功耗散热场景的使用需求。安装时仅需将中心孔对准电机轴，锁紧轴端固定件即可完成装配，不需要额外的连接辅件，装配工序简单，适合批量生产的小家电、散热设备配套使用。叶片整体做了表面光滑处理，曲面没有明显的棱角凸起，运转时不会切割气流产生额外的高频噪音，日常使用场景下的静音表现更优。
