双曲囊式空气弹簧减震气囊结构设计

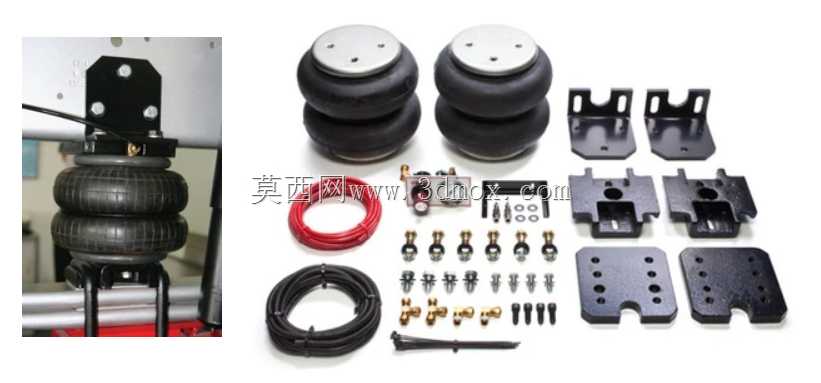

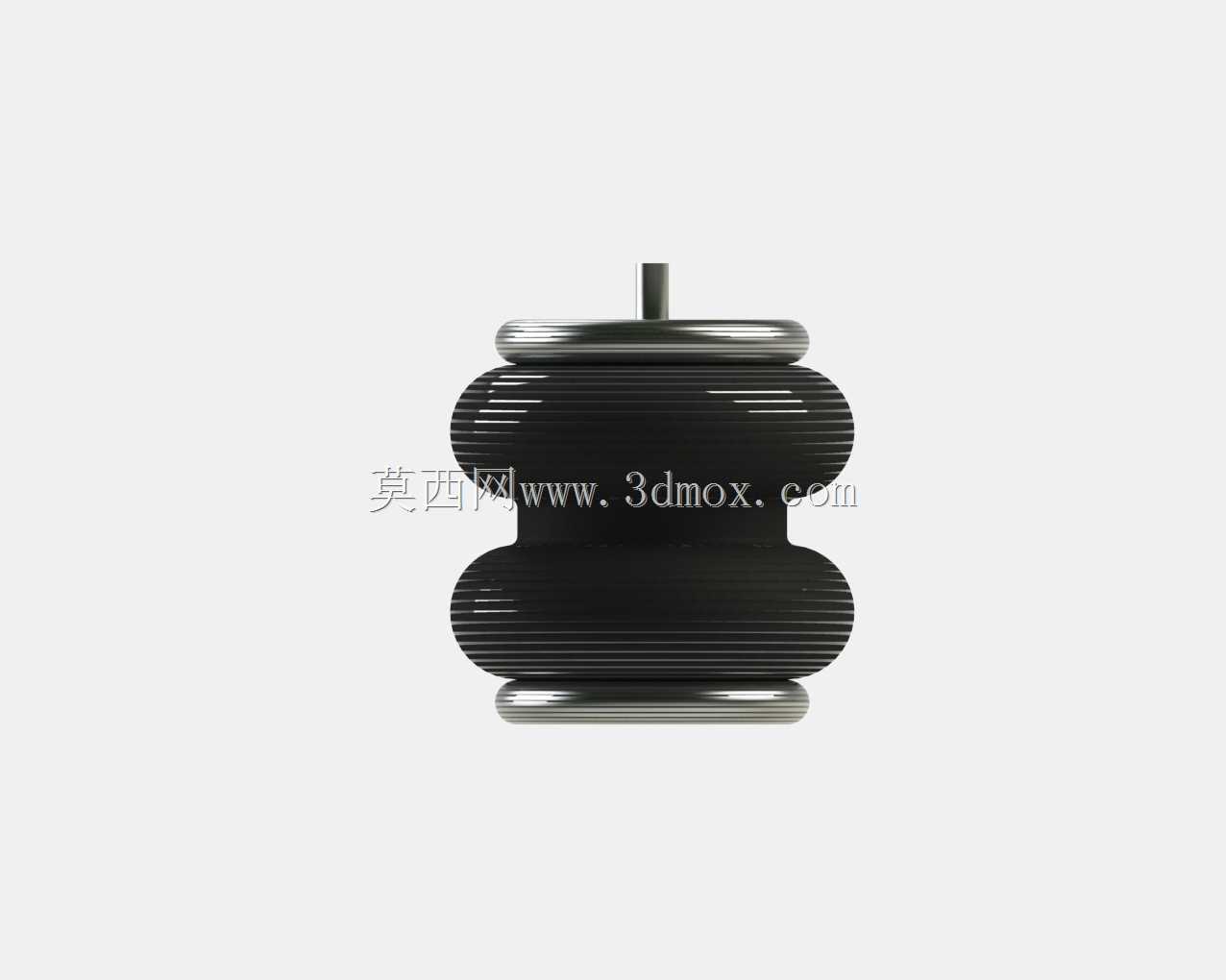

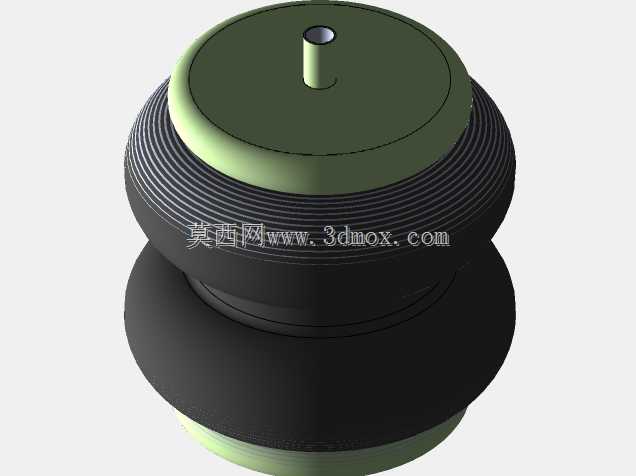

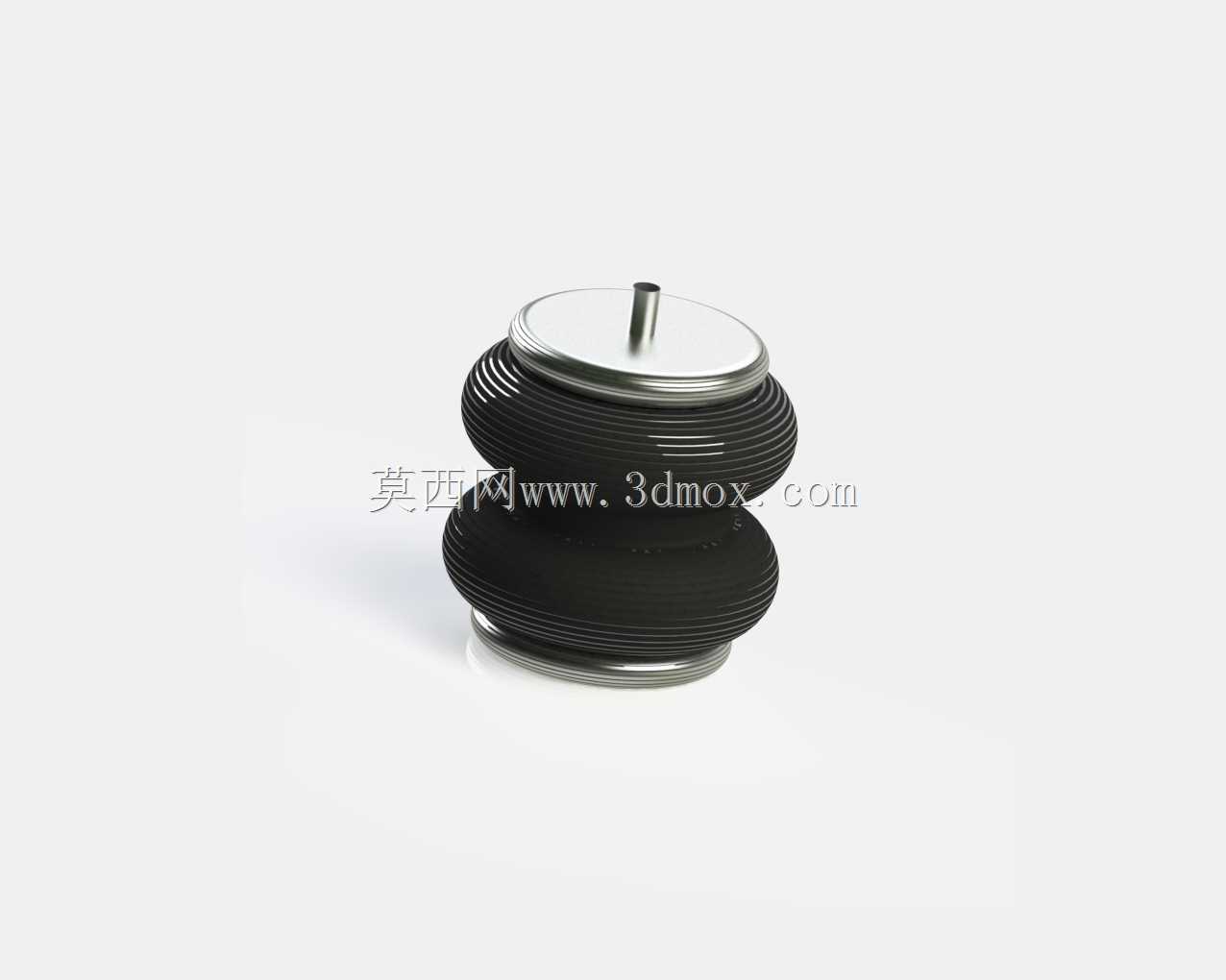

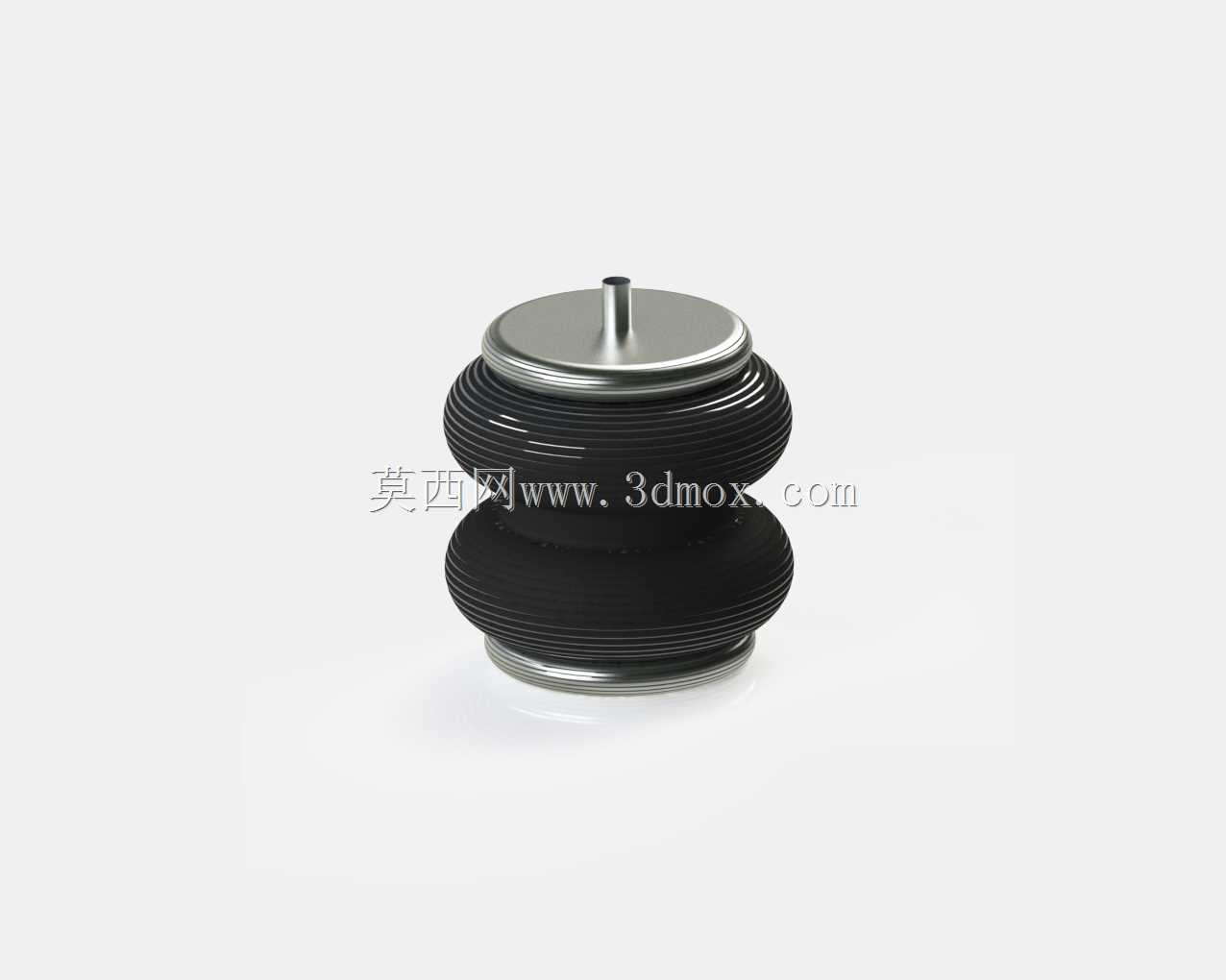

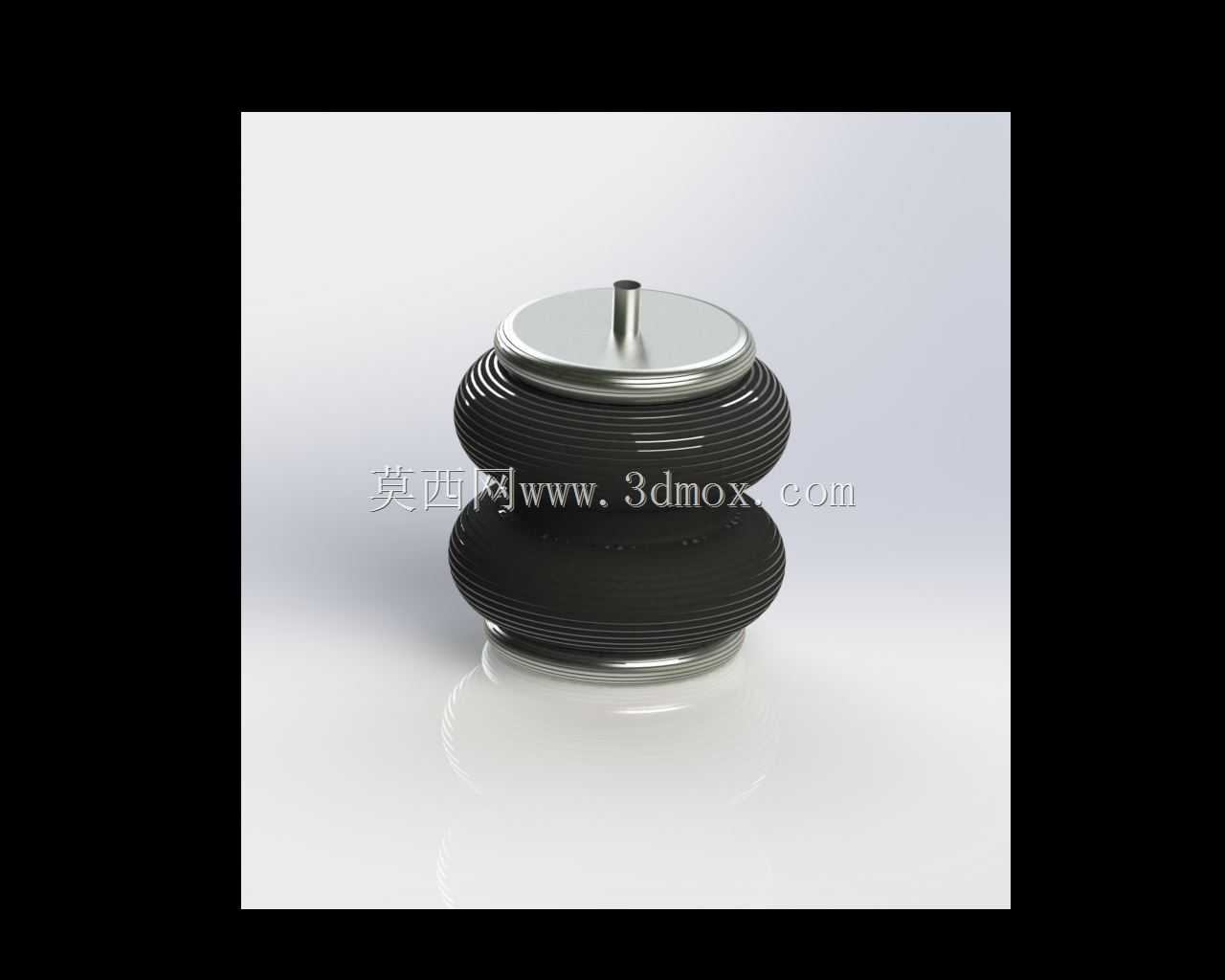

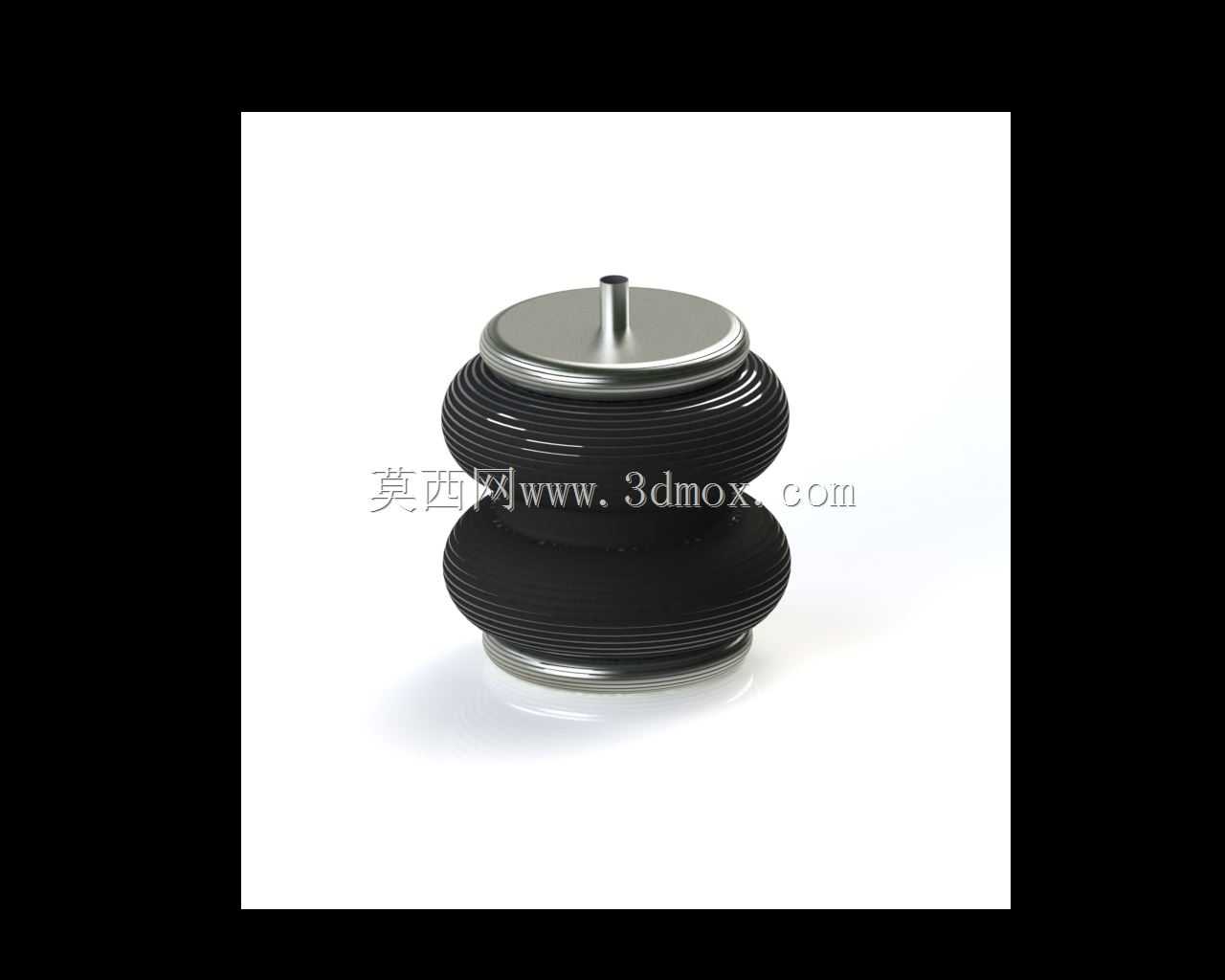

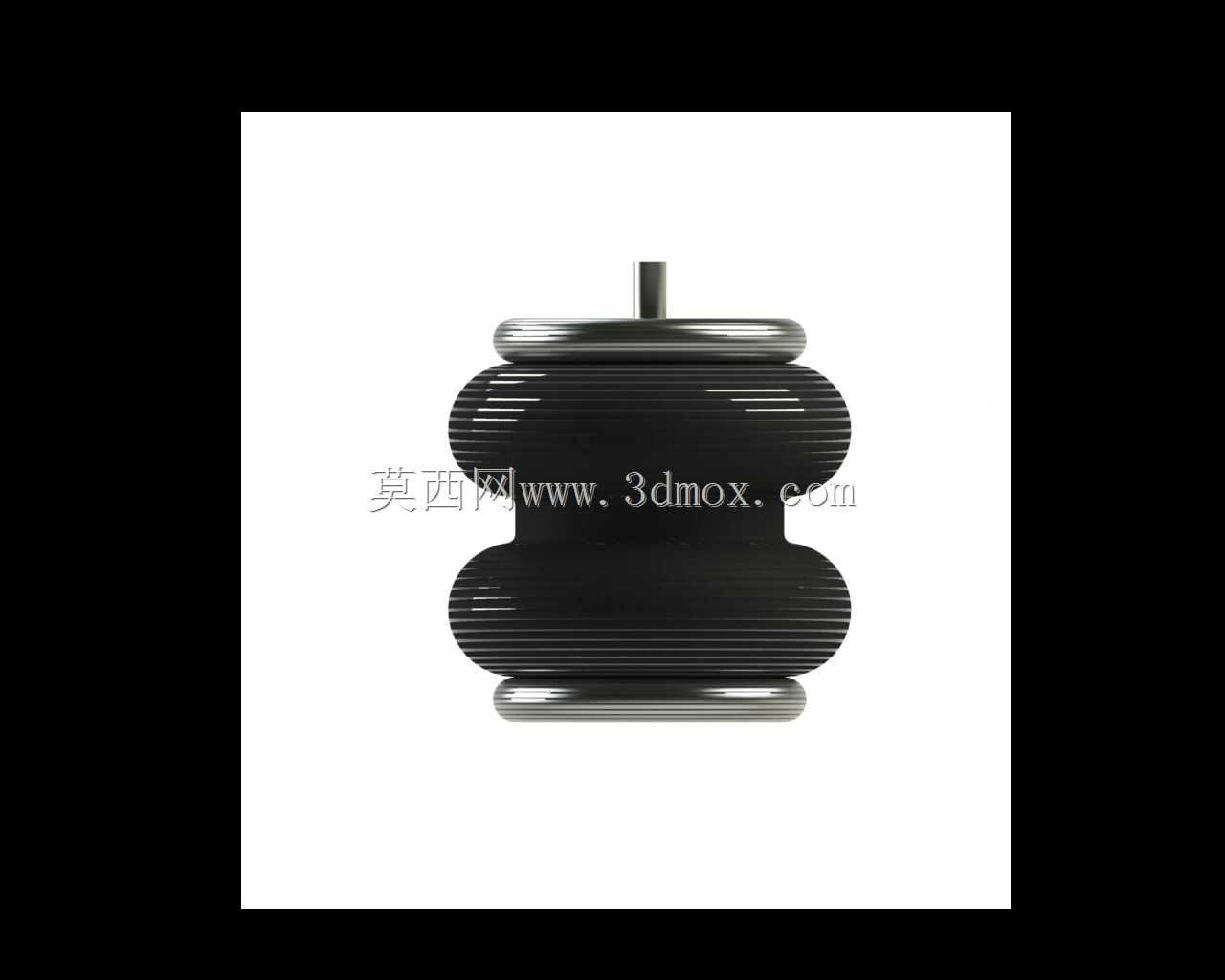

这款双曲囊结构的空气弹簧，核心应用场景覆盖商用车底盘悬架、工业振动设备隔振、精密试验台缓冲三大类领域，在商用车领域多用于重载车型的前轴悬架位置，替代传统钢板弹簧实现非线性刚度的减震效果，在工业场景中则常被安装在振动输送机、冲床设备的底部，隔绝设备运行产生的振动向地面传递，也可用于光学检测平台的主动隔振支撑，抵消环境微振动对检测精度的影响。从功能特性来看，该气囊依靠充入压缩空气形成的弹性力承载载荷，相比金属弹簧具备刚度随载荷动态变化的特性，空载时刚度较低可过滤路面细碎颠簸，重载时刚度自动提升避免悬架击穿，同时可通过外接高度控制阀实时调整气囊内部气压，在车辆载荷发生变化时始终保持设定的行驶高度，无需额外调整悬架结构即可适配不同载重工况，曲囊结构的褶皱设计允许气囊在轴向压缩、横向摆动时保持密封性能，不会因为相对位移出现橡胶层撕裂的问题。设计过程中首先确定了双曲囊的褶皱数量，相比单曲囊结构，双曲囊可提供更大的轴向伸缩行程，同时横向允许的摆角可达12度，满足车辆转向、颠簸时前轴与车架之间的相对位移需求，上下端盖采用金属扣压结构与橡胶囊体密封连接，上端盖预留的标准气嘴接口可直接对接整车气路，无需额外设计转接接头，下端盖的密封唇边结构可直接卡入悬架安装座的卡槽内，减少紧固件使用量。安装边界方面，气囊完全伸展时总高度控制在适配多数轻卡前轴悬架的安装空间范围内，最大压缩行程下囊体褶皱不会出现相互挤压摩擦的情况，上下安装端面的同轴度公差控制在0.2mm以内，避免充气后出现偏磨导致囊体提前损坏，橡胶层内部嵌入的帘线层采用交叉缠绕排布，可承受内部1MPa的工作气压而不出现鼓包变形，同时囊体外部的橡胶配方具备耐油污、耐臭氧老化的特性，可适应底盘位置复杂的使用环境，减少日常维护频次。在实际选型匹配时，需要根据承载载荷确定气囊的有效承压面积，这款双曲囊结构的有效直径可覆盖0.5至3吨的单轮载荷需求，配合高度控制阀使用时，可在驾驶室内通过调整气压实现车身高度的小幅调节，适配不同的路面通行需求，安装时仅需保证上下安装面平行，无需额外的导向结构即可正常工作，相比传统螺旋弹簧加减震器的组合，整体重量降低40%左右，同时隔振效率提升30%以上，可有效降低车辆行驶过程中的颠簸感，提升驾乘舒适性，也能减少车载精密设备因为振动出现的损坏概率。
