四合一T型电机BLHeli_32电调结构设计

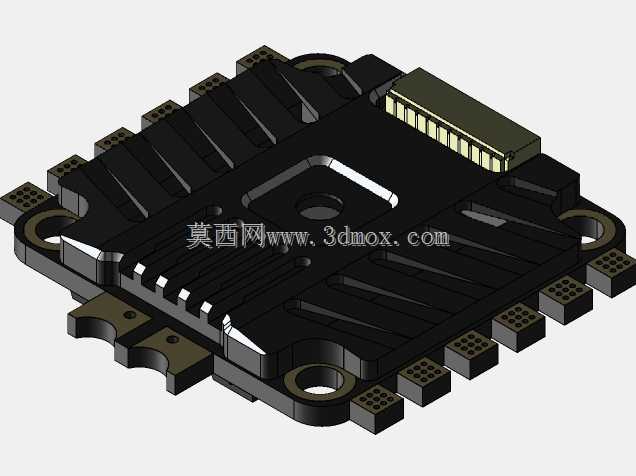

这款四合一电调主要面向多旋翼无人机动力系统配套，核心作用是接收飞控输出的PWM控制信号，将动力电池的直流输入转换为三相交流输出，驱动无刷电机完成转速调节，适配BLHeli_32固件的控制逻辑，可支持DShot、Multishot等主流高速电调协议，响应延迟控制在微秒级，能满足穿越机高速机动时的动力响应需求。设计阶段优先考虑了多旋翼装机的空间利用率，采用方形一体化布局，将四路电调驱动电路、MOS管散热结构、信号接插件整合在同一块基板上，相比分体式电调可减少70%以上的装机布线工作量，同时降低接线虚接带来的动力故障风险。散热结构采用一体化鳍片式铝基板设计，MOS管直接贴合散热基底，表面的散热鳍片顺着多旋翼飞行时的下洗气流方向排布，在大油门持续输出时可快速带走功率器件产生的热量，避免高温触发过流保护导致动力中断。安装边界上，基板四角预留了标准30.5*30.5mm飞控安装孔位，可直接与主流规格的飞控板堆叠安装，孔位周边做了沉台设计，安装后螺丝头不会突出基板表面，避免与上层飞控元件产生干涉。信号输入接插件采用卧式排针布局，排布在基板一侧边缘，焊接后排线可顺着机架臂方向走线，不会占用堆叠空间；电源输入焊盘做了加大露铜处理，可通过12AWG以上的硅胶线连接动力电池，承载持续大电流输入的同时降低线损。电路布局上做了强弱电分离设计，功率回路与信号回路分别布置在基板两侧区域，减少大电流通断时对信号采样的电磁干扰，保证转速采样精度，避免飞控收到错误的转速反馈导致动力输出异常。输出端的电机焊盘对应四个机臂方向排布，每个焊盘旁预留了电容焊接位，用户可根据实际使用的电机KV值搭配对应容量的滤波电容，进一步优化电机运转平顺性，降低低速运转时的顿挫感。外壳边缘做了圆角处理，避免装机时划伤线材绝缘层，基板边缘预留了接地焊盘，可通过导电铜箔连接机架碳板，提升整机电磁屏蔽性能，减少图传信号受到的电磁干扰。
