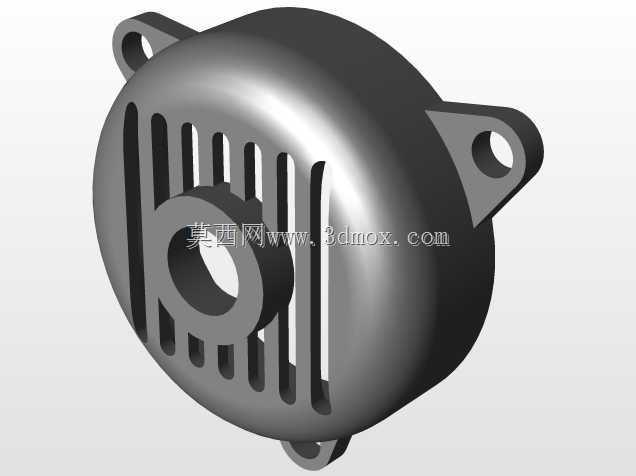

带安装耳通风式电机端盖结构设计

这款带安装耳的通风式端盖，主要应用在小型交直流电机的尾部防护场景，日常在小型风机、家用小功率电机、台式设备驱动电机上都能见到这类结构的身影。它的核心作用首先是防护，避免电机运转过程中，外部杂物、灰尘、飞溅的液体直接接触内部的绕组与散热风叶，同时也能防止人员误触高速旋转的风叶引发安全隐患。从结构设计来看，端盖主体采用圆弧冲压成型的薄壳结构，整体受力均匀，冲压工艺的成型效率高，适合批量生产，壳体的曲面弧度和电机机壳的尾部圆弧完全匹配，装配后可以和机壳形成完整的封闭外轮廓，不会出现突兀的凸起或者缝隙。端盖上均匀排布的长条形通风槽，是散热设计的核心部分，槽孔的宽度经过反复校核，既保证足够的通风截面积，让电机内部风叶带动的气流可以顺畅穿过端盖带走热量，又能阻挡尺寸较大的异物进入电机内部，槽孔的排布顺着风叶的气流方向设置，尽可能降低气流通过时的风阻，减少不必要的风噪。三个带通孔的安装耳均匀分布在端盖的外圆周上，安装孔的位置和机壳尾部的安装螺孔完全对应，安装时直接穿入螺丝即可完成固定，安装耳和端盖主体是一体成型结构，连接处做了圆弧过渡加强，避免安装拧紧螺丝的时候出现应力集中导致耳片断裂，安装耳的凸起高度经过精准控制，保证装配后端盖和机壳端面完全贴合，不会出现歪斜或者间隙过大的问题。端盖中心的通孔是为电机输出轴或者尾部轴承位预留的位置，孔位周围做了加厚的凸台结构，提升中心位置的结构强度，避免端盖长期受震动出现中心孔变形的问题，凸台的高度刚好可以和轴承外圈的端面形成配合限位，装配时可以辅助定位端盖的安装位置，减少装配调整的时间。在实际选型使用的时候，需要注意端盖的外圆直径要和对应电机的机壳外径匹配，三个安装耳的孔位中心距要和机壳上的安装孔位一致，通风槽的总通风面积要满足电机额定功率下的散热需求，避免因为通风不足导致电机温升过高。这类端盖一般采用冷轧钢板冲压成型，表面做喷塑或者镀锌处理，具备不错的防锈能力，适合在普通室内工况下长期使用，如果是在潮湿或者有腐蚀性气体的场景使用，也可以更换为不锈钢材质冲压的同结构端盖，适配不同的使用环境。
