航模用BR2212外转子无刷电机结构设计

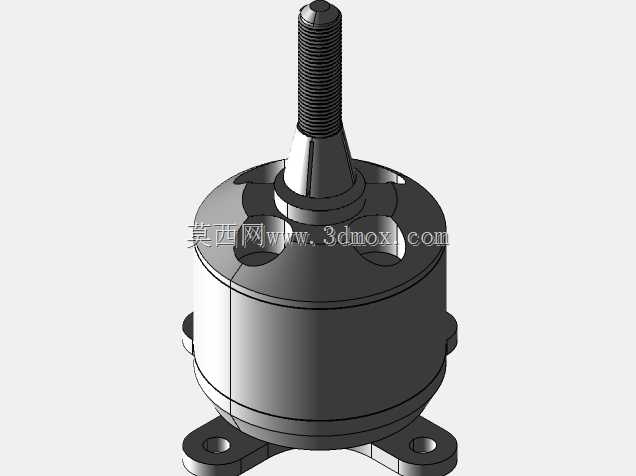

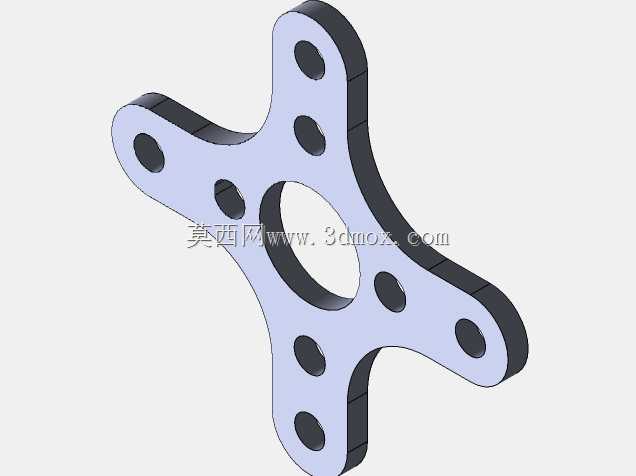

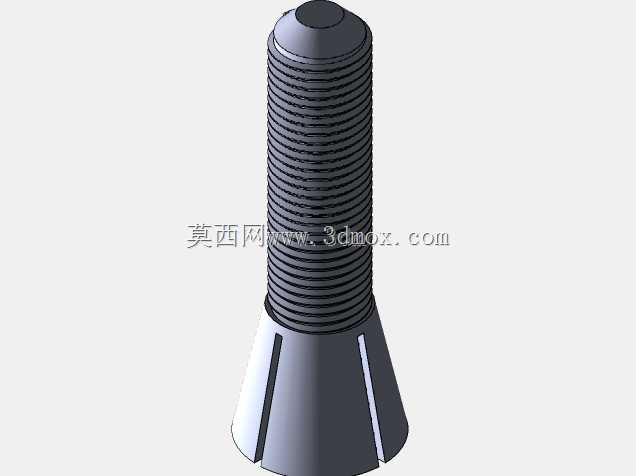

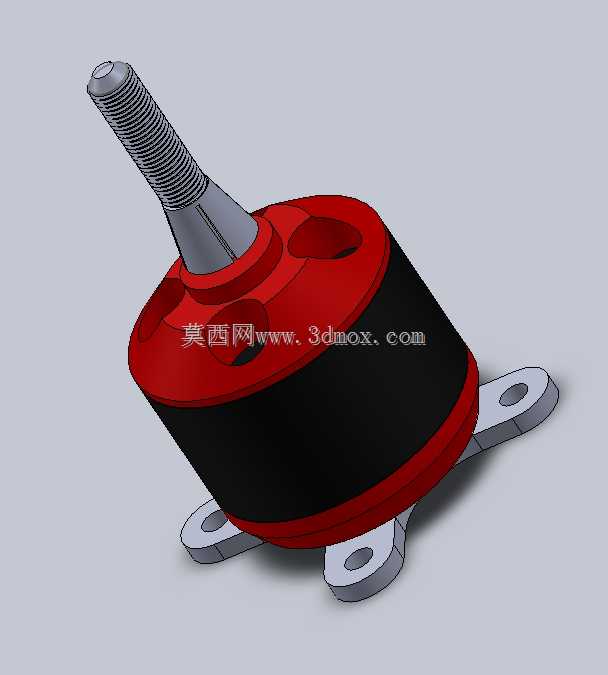

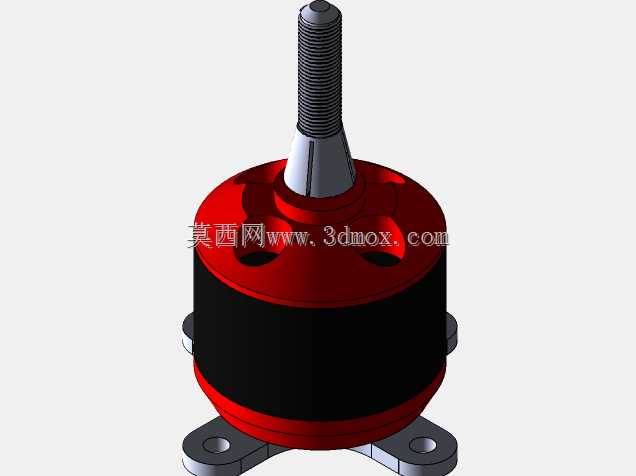

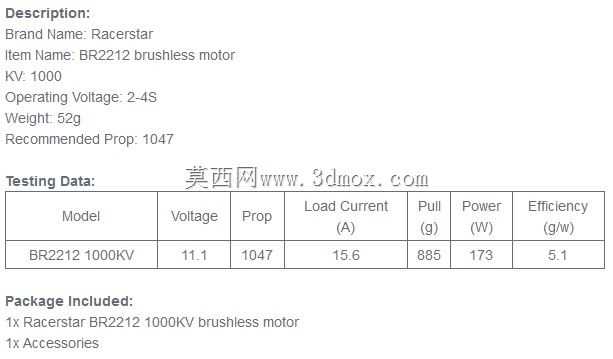

这款外转子无刷电机的三维结构，主要面向小型航模、微型多旋翼飞行器、桌面级小型动力装置的动力匹配场景做结构还原，日常选型中这类规格的电机常作为固定翼航模的拉力输出部件、小型四旋翼飞行器的升力动力源，也可适配小型传动实验台、低速旋转演示装置的动力端，覆盖从航模爱好者DIY制作到小型智能移动设备动力选型的多类使用场景。从功能特性来看，该结构还原了外转子电机的典型布局：转子外壳直接集成输出轴，输出轴端加工有标准外螺纹，可直接适配螺旋桨的安装锁紧需求，无需额外加装转接轴套，降低动力端的装配复杂度；定子部分集成三个带安装孔的固定支脚，支脚的孔位间距、孔径均按照常规航模机架的安装标准做匹配，安装时可直接通过螺丝将电机固定在机架的电机座上，支脚与定子主体的衔接处做了圆弧过渡，避免应力集中导致的支脚断裂问题。设计过程中优先保证外部安装接口的准确性，所有外露的安装孔位、输出轴螺纹尺寸、转子外壳的径向尺寸、支脚的安装边界都严格对照实物测绘尺寸还原，可直接用于机架装配的干涉检查、动力布局的空间校核；建模时省略了内部绕组、磁钢、轴承等内部精细结构，仅保留外部空间几何体，既能够满足整机装配时的空间占位需求，也能减少模型的数据量，提升大装配体下的运行流畅度。从安装边界来看，输出轴的伸出长度适配常规航模螺旋桨的安装厚度，转子外壳的外径尺寸可匹配对应规格的电机整流罩，三个固定支脚呈120度均匀分布，安装孔的中心距符合通用22系列航模电机的安装标准，可直接替换同规格的其他型号外转子电机，无需修改机架的安装孔位；转子外壳与定子基座之间预留了均匀的转动间隙，模拟实际装配时的转动空间，避免装配仿真时出现干涉误判。这类外部结构模型在实际设计工作中，多用于整机装配阶段的空间布局验证，不需要还原电机内部的电磁结构时，使用这类外部精准的模型即可完成安装位置校核、转动部件与周边结构的间隙检查、螺旋桨与机架的干涉验证等工作，能够大幅提升整机设计阶段的效率，避免因电机模型尺寸偏差导致的装配返工问题。
