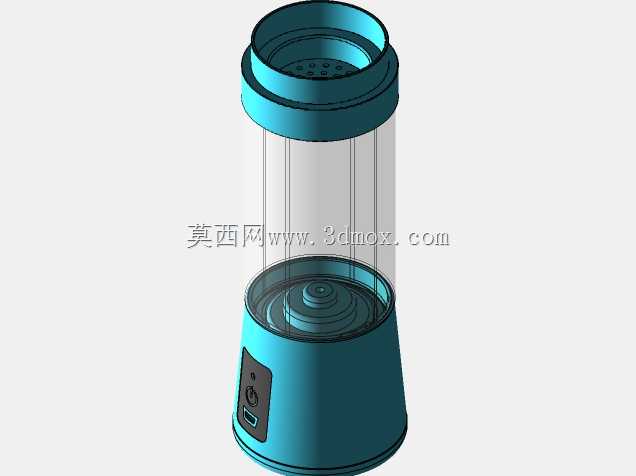

便携式手持搅拌杯逆向结构设计方案

　　本次逆向还原的便携搅拌设备，核心面向单人份饮品制备场景，覆盖户外出行、办公工位、学生宿舍等无固定大功率供电的使用场景，区别于传统台式料理机的固定使用属性，该产品将搅拌功能集成在杯体结构内，实现搅拌容器与动力单元的一体化设计，无需额外搭配搅拌杯即可完成食材处理。从功能实现逻辑来看，设备底部集成动力输出模块、供电模块与控制单元，杯身采用透明食品接触级材质作为食材容纳腔，顶部设置带导流结构的杯盖，搅拌作业时刀组位于杯腔底部，通过电机带动刀组高速旋转形成涡流，实现对软质果蔬、蛋白粉、代餐粉等食材的破碎与混合，刀组周边设置凸起扰流筋，避免食材随水流同步转动导致的搅拌不均问题，杯盖与杯身采用旋转卡扣式密封结构，

　　配合硅胶密封圈防止搅拌过程中液体渗漏，满足搅拌完成后直接作为饮水杯使用的需求。设计过程中优先考虑手持使用的握持舒适度，底部动力单元外壳做收腰弧度处理，表面设置细微防滑纹理，单手握持时受力点贴合手掌虎口位置，控制按键设置在握持区域拇指可自然触碰的位置，操作时无需调整手持姿态即可完成启停操作。供电接口采用通用Type-C规格，兼容日常手机充电设备，无需配备专用充电器，降低用户使用的配件成本。从结构边界来看，设备整体为直立圆柱形态，底部动力段直径略大于杯身直径，放置在桌面时可形成稳定支撑，不会因杯身高度较高出现倾倒问题，杯身与动力单元采用旋转可拆卸结构，搅拌完成后可将杯身单独取下清洗，动力单元与杯身的连接位置设置防水胶圈，

　　避免清洗过程中液体进入电路仓造成损坏。逆向建模过程中重点还原各部件的配合公差，杯身与动力单元的卡扣配合间隙控制在0.2mm以内，既保证旋转拆装的顺畅度，又避免使用过程中出现松动脱落，刀组与电机输出轴的配合采用D型轴结构，传递扭矩时不会出现打滑空转，同时方便刀组拆卸进行深度清洁。杯盖的导流结构设计兼顾饮用与密封需求，饮用口设置可翻转密封塞，日常携带时密封塞闭合防止漏液，饮用时翻开密封塞即可直接对口饮用，无需额外搭配吸管。考虑到便携使用场景的抗摔需求，底部动力单元外壳采用抗冲击ABS材质，杯身采用高透抗摔PC材质，日常从桌面高度掉落不会出现开裂破损。内部电路仓设置独立密封腔，即使杯身与动力单元连接位置出现少量渗液，

　　也不会直接接触电路元件，提升设备使用的安全性。刀组采用四叶钝刀设计，区别于传统锋利料理刀，在保证搅拌效率的同时降低清洗过程中割伤的风险，适合非专业场景下的日常使用。电池仓位于动力单元最底部，降低设备整体重心，提升放置稳定性的同时，平衡手持时的重量分布，长时间握持不会出现头重脚轻的疲劳感。建模过程中对各部件的壁厚做统一规划，外壳壁厚均匀控制在2mm，既保证结构强度，又控制整体重量，满电状态下整机重量控制在500g以内，放入背包、手提袋携带不会产生明显负重感。杯身的容量刻度采用内凹式设计，不会因长期清洗出现刻度磨损，方便用户精准控制食材与液体的配比，满足代餐、冲调等场景的定量需求。
