欧标工业公母对接插头插座三维设计

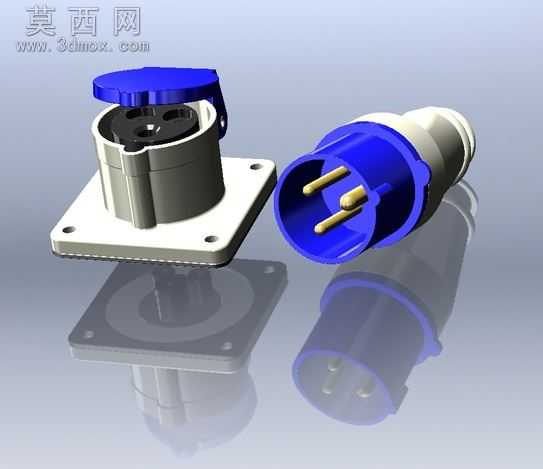

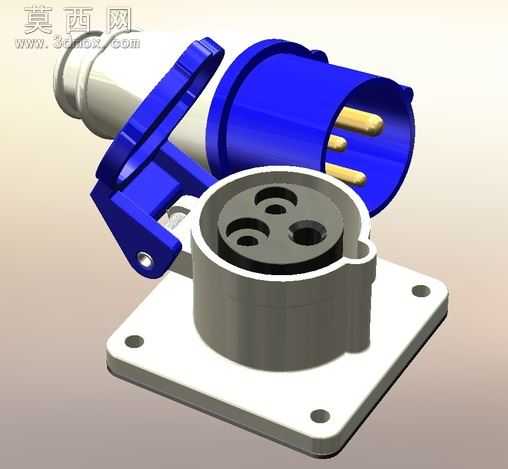

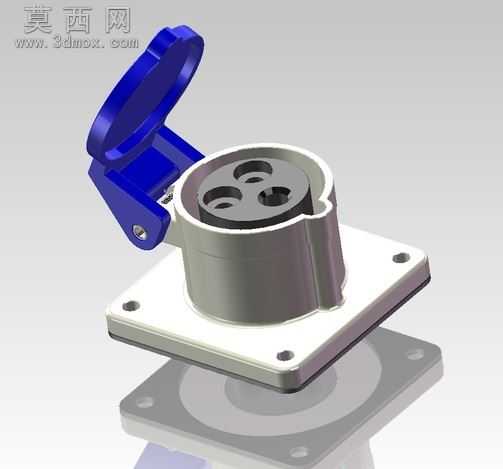

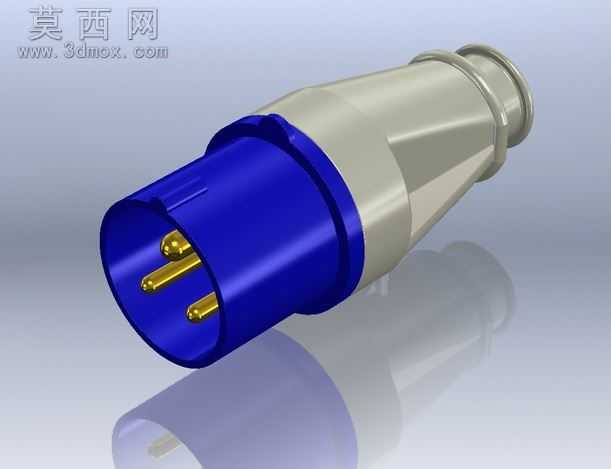

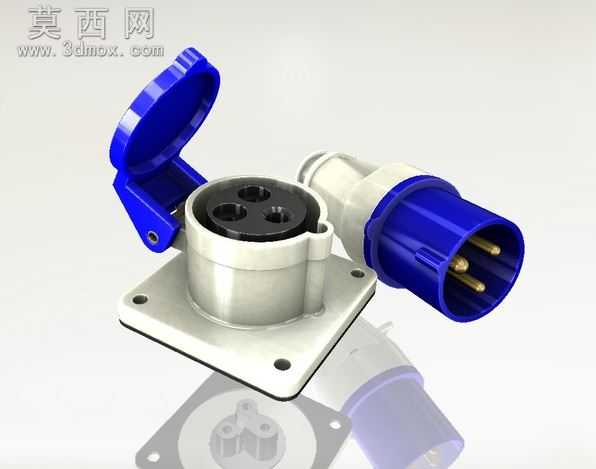

本模型为欧标工业级公母对接插头插座组件，采用三维参数化建模方式完成全结构还原，建模过程中严格遵循工业接插件的实际生产尺寸规范，对每一处结构细节都做了精准复刻。模型整体分为插座端与插头端两大主体，插座端采用方形法兰安装底座设计，底座上预留四个对称分布的安装固定孔，可直接通过螺栓完成设备面板或墙面的固定安装，插座主体上方设置可翻转的蓝色防护端盖，端盖通过转轴与插座基座连接，非插接状态下可完全覆盖插孔区域，起到防尘、防水溅的防护作用，适配工业场景复杂的使用环境。插头端采用弯式出线结构设计，外壳做了防滑握持纹理处理，插针部分按照三相四线、五线的规格做了差异化排布，插针与绝缘基座的配合间隙、定位卡槽结构都做了1:1还原，可直观展示公母头对接时的定位导向、锁紧配合的完整过程。材质渲染上，主体绝缘外壳采用哑光米白色工程塑料材质，防护端盖与插头锁紧套采用高饱和度蓝色阻燃PC材质，插针部分做了黄铜金属的抛光金属质感，金属安装底座做了哑光镀锌的金属质感，不同材质的光影反射、粗糙度参数都经过反复调试，渲染效果真实还原实物的视觉质感。结构设计上充分考虑工业接插件的使用需求，公头与母头对接处设置了防呆定位结构，可避免错插反插的问题，插座内部的导电接触片、接线端子结构也做了完整建模，可清晰展示内部接线的排布空间，端盖与插座的配合处设置了密封胶圈的安装槽位，还原产品的IP防护设计思路。整个模型装配关系完整，各零部件可单独拆分编辑，既可以用于工业电气设计的选型参考，也可作为接插件结构设计的教学演示案例，帮助设计人员快速理解工业连接器的结构逻辑与设计要点。
