AR16枪械拉机柄结构三维设计

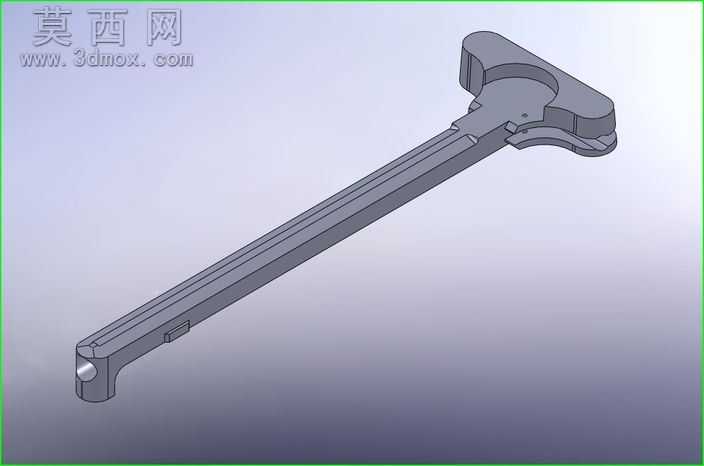

本作品为枪械配套拉机柄的三维结构设计，采用三维建模软件完成全参数化构建，全程遵循枪械配件的功能需求与加工工艺要求开展设计。建模阶段首先完成整体轮廓的草绘定位，以长条形杆身作为主体承载结构，一端设置T型握持操作头，另一端设计与枪械机匣匹配的连接卡扣结构，所有特征均采用全约束参数化绘制，确保各部位尺寸可根据适配枪械型号灵活调整。模型构建过程中对杆身的导向槽、卡扣的弹性让位结构、握持头的防滑贴合曲面均做了精细化处理，未忽略任何影响装配与使用的细小特征，整体结构无冗余几何，无破面、重叠面等建模错误，可直接导出至工程图模块生成加工图纸。材质渲染阶段，针对枪械配件的实际使用场景，为模型赋予哑光合金钢材质，调整金属材质的粗糙度、反光度参数，还原钢制零件经表面氧化处理后的哑光质感，同时对握持头的边缘做圆角过渡处理的视觉呈现，既符合实际加工的倒角工艺要求，也提升了操作使用时的握持舒适度。结构设计上，该拉机柄采用一体式杆身搭配卡扣式连接结构，杆身设置的导向凸台可与机匣内的导向槽精准配合，保证拉动过程中运动顺畅无卡滞，卡扣部位设计有弹性让位结构，可快速完成与枪机组件的装配与拆卸，无需额外辅助工具即可实现日常维护拆解。设计过程中充分考虑人机工程学需求，T型握持头的宽度与厚度均贴合成年人手指操作的发力尺寸，边缘做圆弧过渡避免操作时划伤手部，杆身长度经过反复校核，确保拉动行程可满足枪机后座、供弹上膛的完整动作需求，整体结构强度经过受力模拟验证，可承受反复拉动的冲击力，不会出现变形、断裂等失效问题。模型同时保留了STEP/IGES通用格式文件，可兼容多款主流三维设计软件打开编辑，适用于枪械结构教学、配件改装设计、战术配件开发等多种场景，为相关机械结构设计提供了可参考的精准三维模型基础。
