C-17环球霸王大型军用运输机外观结构

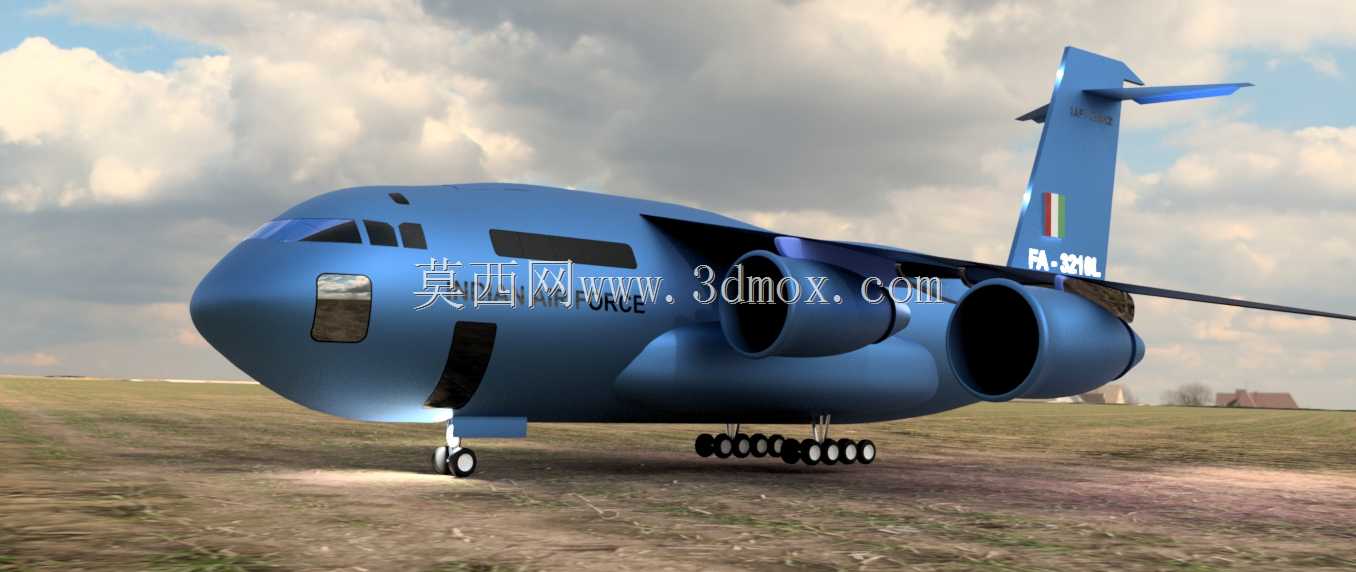

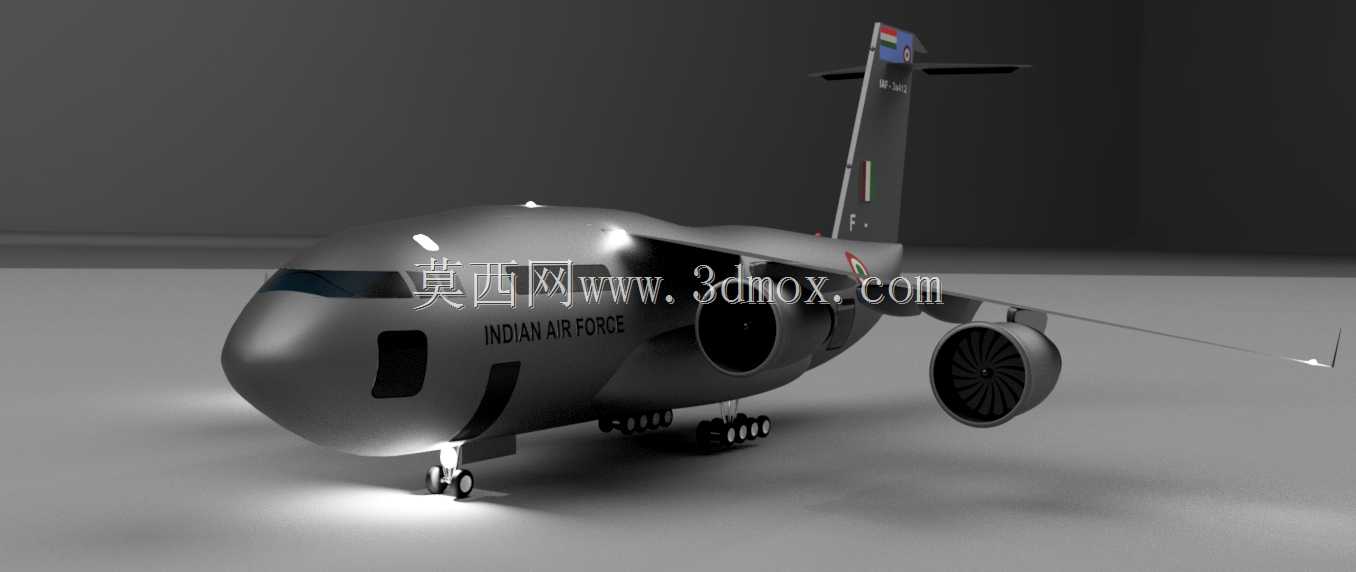

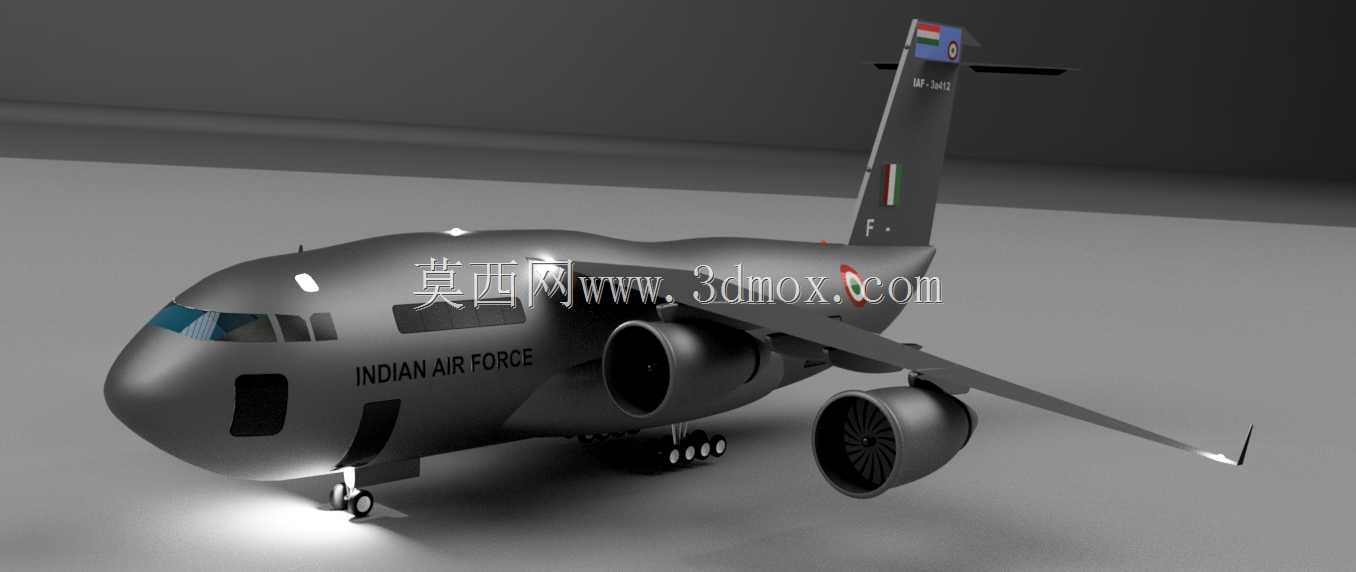

这款大型喷气式军用运输机的三维结构还原，首先围绕战术与战略运输的核心使用场景展开设计逻辑，这类装备主要承担跨战区重型装备投送、兵员整建制运输、应急救灾物资转运等任务，既需要满足洲际长航程飞行的气动效率要求，也要适配前线简易跑道的起降约束，因此在整体外形设计上，采用了常规布局上单翼+T型尾翼的成熟构型，上单翼的设计可以让机身货舱地板尽可能贴近地面，降低重型装备装卸时的坡道角度，同时避免起降过程中地面杂物被吸入发动机，翼下吊挂的大涵道比涡扇发动机短舱预留了足够的离地间隙，适配砂石、冻土等非铺装跑道的起降工况。机身主体采用宽体货舱截面设计，货舱内部的宽度、高度边界可以容纳主战坦克、步兵战车等重型陆战装备，机身尾部设置了整体式跳板式舱门，舱门开启后可直接与货舱地板齐平，配合舱内的导轨与系留结构，能够快速完成滚装装备的装卸作业，不需要额外的地面吊装设备。机头部分采用圆润的增压舱设计，驾驶舱风挡的倾角经过气动优化，在保证飞行员视野的前提下降低高速飞行时的气动阻力，机头下方预留了多型航电设备的安装接口，可根据任务需求加装导航、气象探测、光电观瞄等不同模块。起落架系统采用多轮式小车结构设计，主起落架布置在机身两侧的鼓包内，收放时完全收纳于机身结构内部，不会占用货舱的有效装载空间，多轮组的布局可以有效分散机身重量，降低对跑道道面的压强要求，前起落架采用双轮结构，带有转向机构，可在狭窄的野战停机坪完成灵活转向。尾翼部分的垂尾高度经过严格控制，既保证足够的航向稳定性，也能满足大部分军用机场机库的高度限制，垂尾上预留了航行灯、天线等设备的安装位置，水平尾翼设置在垂尾顶端，避开机翼后方的紊流区，提升大迎角飞行状态下的操纵效率。机翼部分采用了后掠翼设计，配合前缘缝翼与后缘襟翼的增升结构，能够在较短的跑道距离内完成起飞滑跑与着陆减速，机翼内部设置了整体式油箱，可携带大量燃油满足跨洋飞行的航程需求，翼下的发动机挂架采用了冗余度设计，可承受发动机大推力工况下的振动与载荷，同时预留了维护操作的空间，方便地勤人员快速开展检修作业。整机的外观涂装采用低可视度的蓝色哑光方案，机身表面的口盖、检修舱门的位置都按照实机的维护逻辑进行还原，所有气动表面的接缝、铆钉线的排布都符合航空制造的工艺规范，既可以作为航空装备科普展示的载体，也能为飞行器结构设计、气动布局优化的相关从业者提供直观的结构参考。
