特斯拉阀固定几何形状单向止回结构

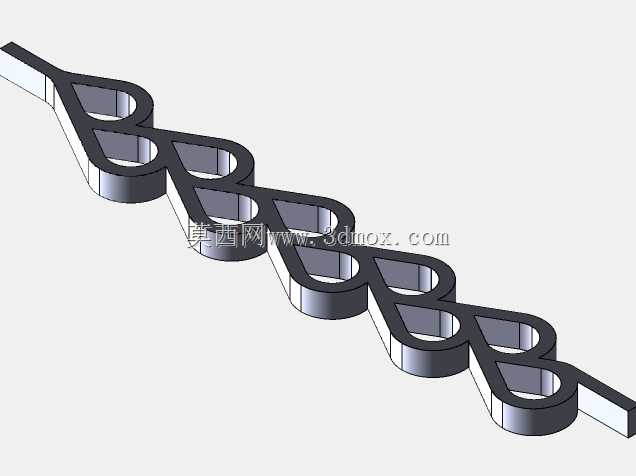

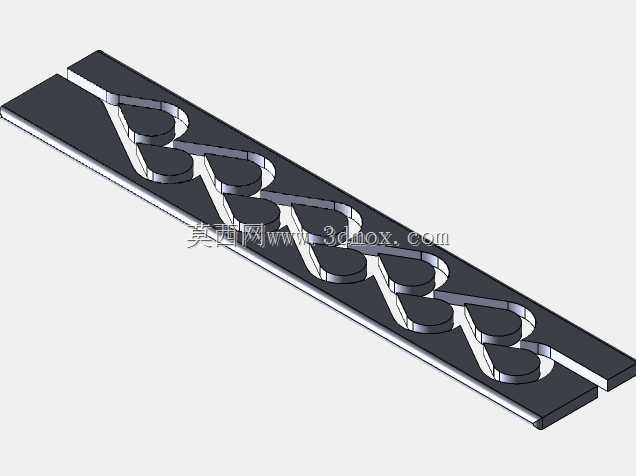

在流体输送管路系统中，止回构件的可靠性直接决定整套管路的运行稳定性，传统带活动阀芯的止回阀长期受流体冲蚀、阀芯卡滞、密封件老化等问题困扰，在微流量输送、高洁净度流体管路、长周期免维护工况下的适配性存在明显短板，特斯拉阀的固定几何流道设计恰好填补了这一应用场景的空白。这款特斯拉阀采用串联式弧形导流凹凸结构排布，整体为扁平长条状一体化成型结构，没有任何可活动的机械部件，完全依靠流道自身的几何形状对不同流向的流体产生差异化阻力：当流体沿设计正向流入时，流道内的弧形凹腔会引导流体平顺汇入主流道，沿流道轴向顺畅通行，整体流阻被控制在极低水平；当流体出现反向流动趋势时，反向冲入的流体会在每一级弧形凸台结构处形成对冲涡流，逐级消耗流体动能，经过多组串联结构的逐级阻尼后，反向流体的压力会被大幅衰减，最终实现阻止流体逆向流动的止回效果。从设计逻辑来看，该结构的核心是通过流道的几何参数匹配实现单向导通功能，不需要额外设置阀芯、弹簧、密封件等活动构件，从根源上避免了活动部件磨损、卡滞、疲劳失效的问题，也不存在密封件老化带来的泄漏风险，特别适合应用在半导体高纯流体输送、航天推进剂微流量控制、医疗试剂精准输送、微型散热回路等对部件可靠性、洁净度要求极高的场景，也可适配含微小固体颗粒的流体输送工况，不会出现颗粒卡滞阀芯的故障。从安装适配维度来看，该结构为扁平一体化构型，流道进出口位于构件两端的同一轴线上，可直接串联嵌入对应通径的管路中，不需要预留额外的阀芯动作空间，安装边界规整，既可以作为独立阀件串联在管路中，也可以直接集成在微流道芯片、集成式流体阀板内部，大幅缩减流体控制系统的整体体积。在实际选型应用中，可根据管路的设计流量、工作压力、允许流阻要求，调整流道的串联级数、弧形凹腔的曲率参数、流道的通径尺寸，匹配不同工况的止回性能要求；由于整体为一体化固定结构，该构件可采用金属机加工、注塑、3D打印等多种工艺加工成型，加工过程不需要复杂的部件装配工序，加工一致性与成品率远高于传统带活动部件的止回阀，长期运行过程中几乎不需要维护保养，能有效降低流体系统的全生命周期运维成本。在微型散热回路场景中，该结构可直接集成在冷板流道内部，不需要额外安装独立止回阀，能大幅缩减散热系统的整体体积，同时避免长期运行后阀芯卡滞导致的散热回路失效问题；在高纯试剂输送场景中，无活动部件的结构不存在卫生死角，不会残留流体介质，能满足高洁净度的输送要求。
