双管路集成式流体输送阀组结构设计

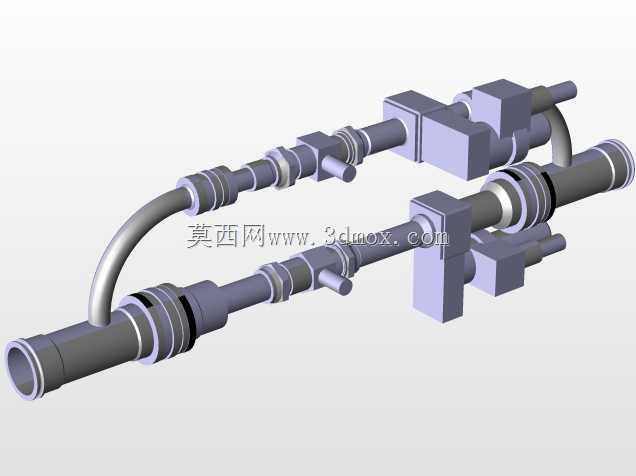

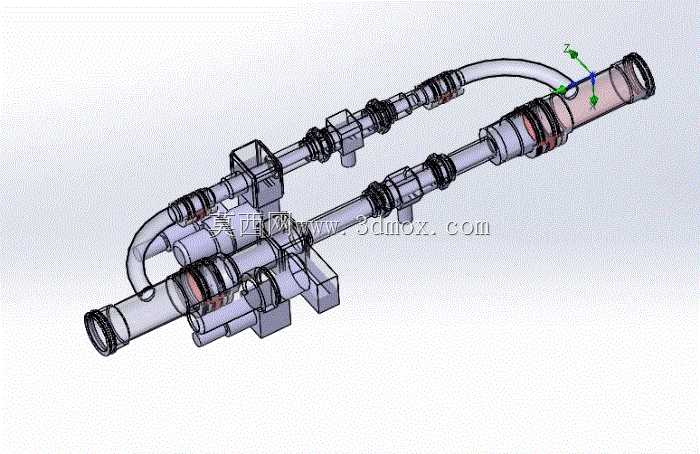

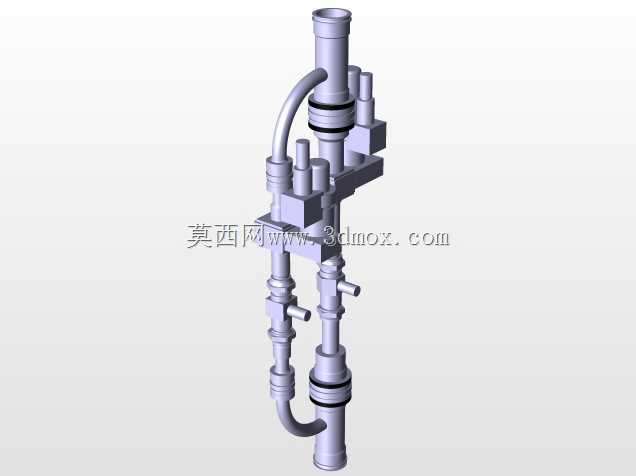

这套双管路集成式流体输送阀组，主要面向工业流体输送系统的分支汇流工况设计，常见应用在液压动力单元、工艺流体分配工位、车用流体管路系统中，承担多通路流体的导通、截断与流向切换功能，相比传统分散式管路连接结构，能大幅减少管路接头数量，降低系统泄漏风险，同时压缩整体安装空间。从结构设计逻辑来看，阀组采用上下平行双主管路布局，主管路两端预留标准卡套式连接接口，可直接对接同管径的硬管或软管总成，无需额外加工过渡接头；主管路之间通过弯型连通管实现预设通路的流体导通，连通管与主管路的对接位置采用径向密封结构，密封槽尺寸按照对应压力等级的O型圈压缩量标准设计，保证额定工作压力下的密封可靠性。阀组上集成的多个方形阀块安装位，可根据实际工况需求加装截止阀、节流阀、单向阀等功能阀件，安装位的连接孔位按照通用阀件的安装尺寸做了标准化设计，无需二次加工即可直接适配市面主流的同通径插装阀件，方便后期根据工艺调整做功能扩展。设计过程中充分考虑了安装边界的限制，整体结构沿主管路轴向做对称布局，横向突出的阀块安装位统一控制在主管路外径的1.2倍范围内，避免安装时与周边管路、结构件产生干涉；管路折弯位置的弯曲半径按照流体管路设计规范取值，减少流体流经弯道时的压力损失，同时避免折弯处出现应力集中导致的管路开裂风险。所有活动密封位置都预留了密封件更换的操作空间，日常维护时无需拆解整个阀组即可完成密封件的更换作业，降低后期运维成本。主管路外壁的多组环形定位凸台，一方面用于安装时的轴向定位，可直接卡在安装支架的定位槽内，无需额外做轴向固定；另一方面凸台结构也能提升管路的径向刚度，减少流体压力脉动带来的管路振动，降低管路疲劳损坏的概率。在流道设计上，所有流道对接位置都做了圆角过渡处理，避免直角流道带来的流阻增大、湍流噪声问题，同时也减少流道内的介质残留，适合输送洁净度要求较高的流体介质。
