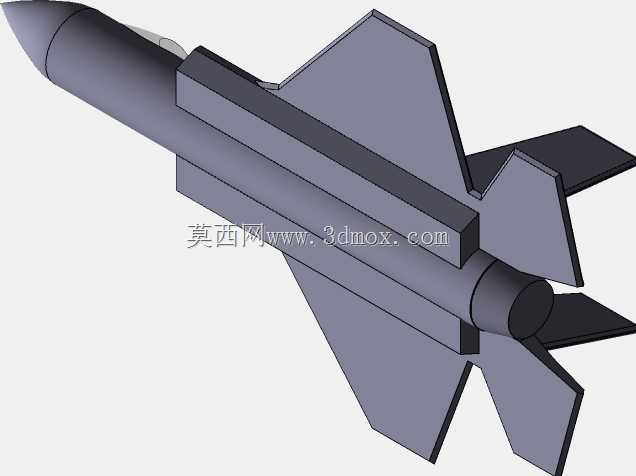

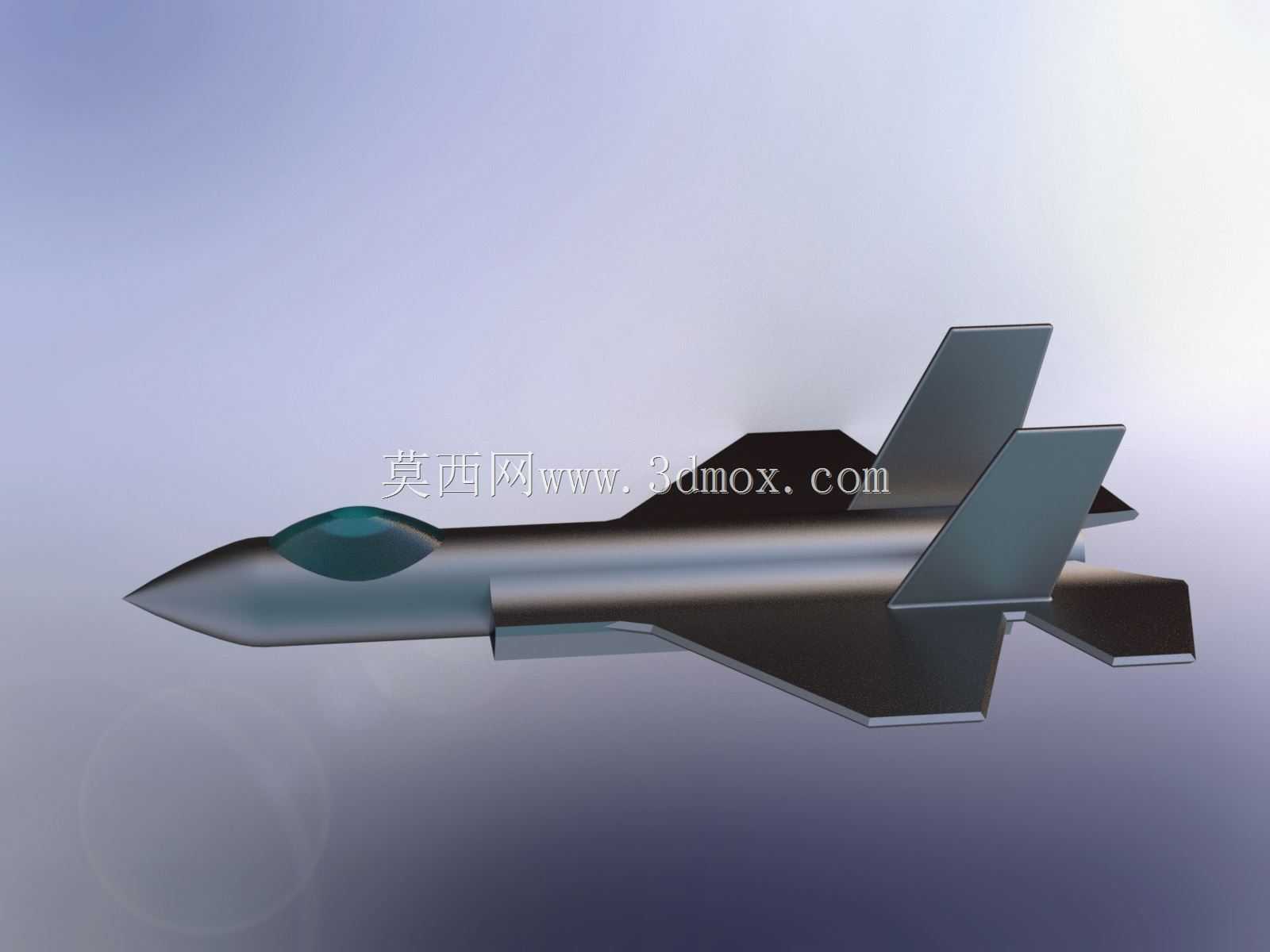

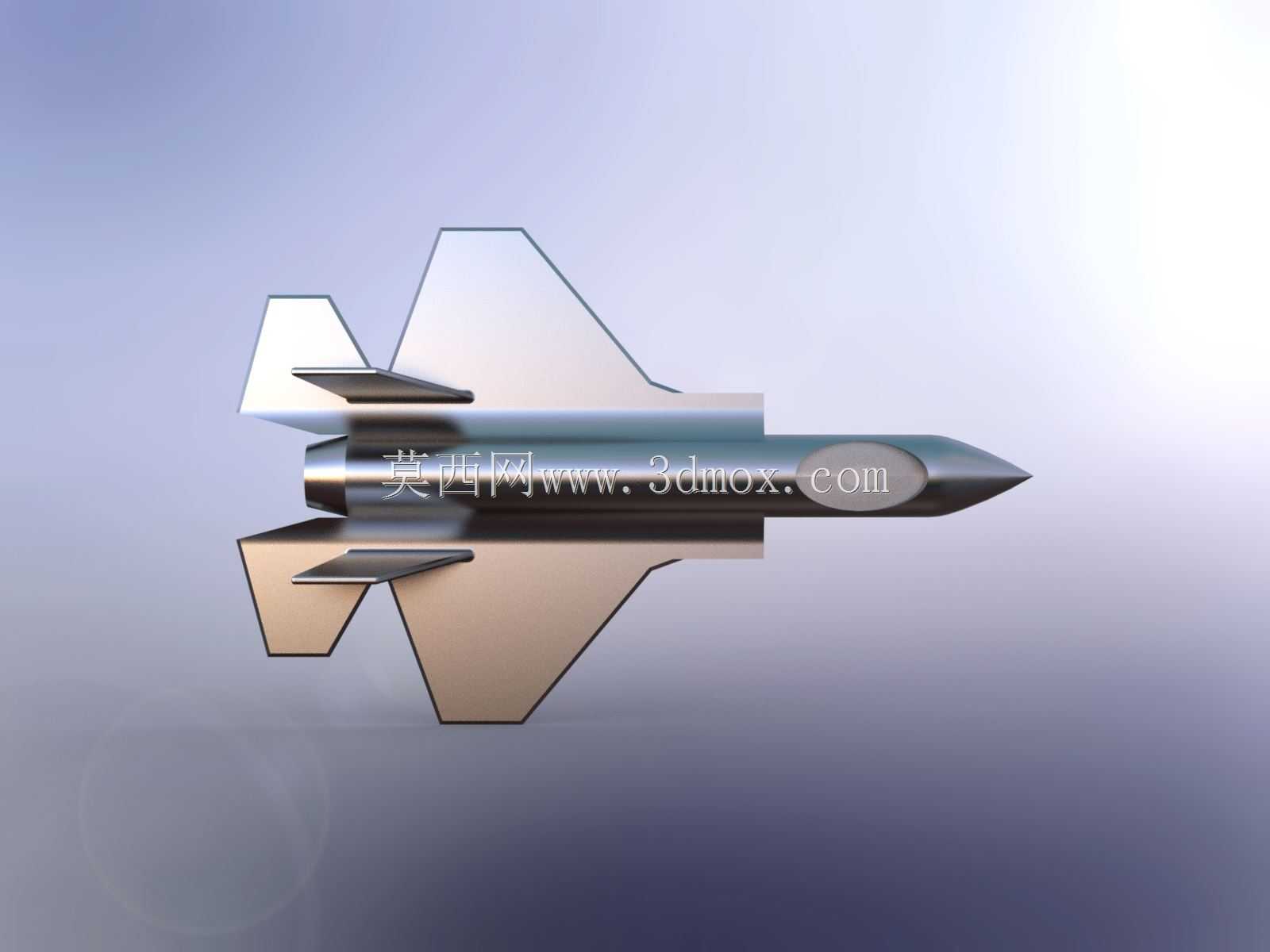

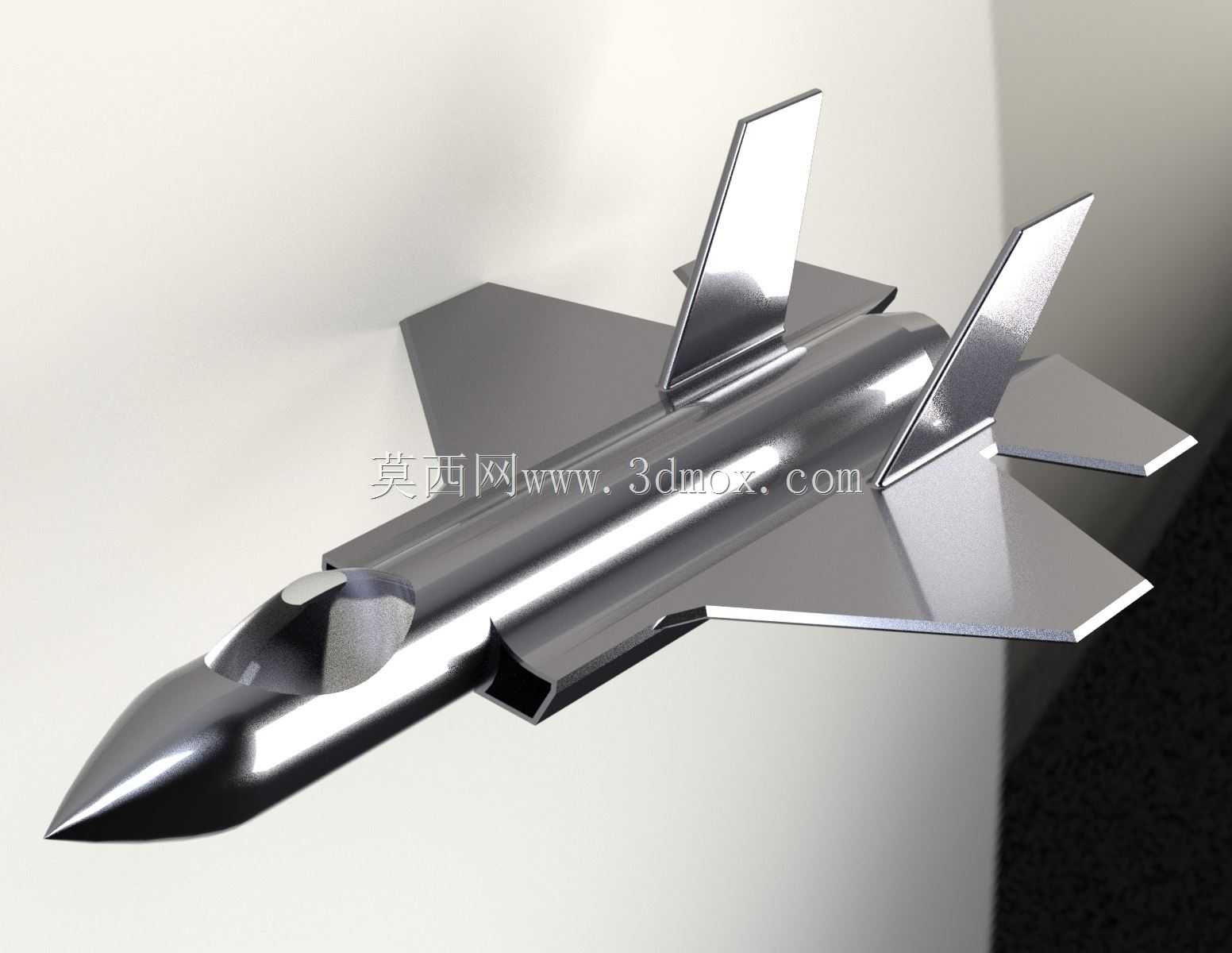

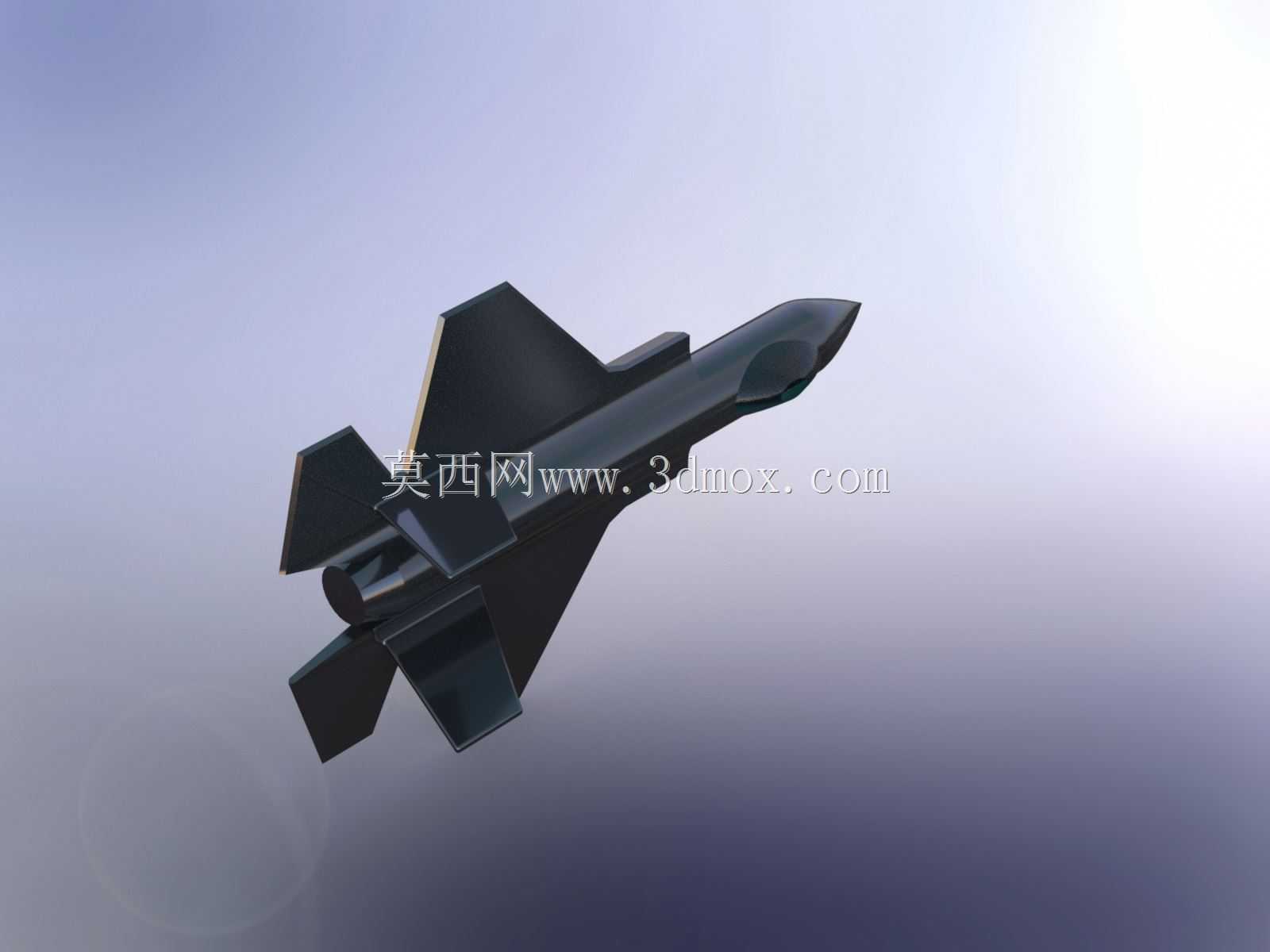

单座隐身多用途战斗机外观结构三维数模

该模型还原了单发布局隐身战斗机的整体气动外形与结构分区，建模过程中优先匹配了空中突防、制空作战、对面打击等核心任务场景下的气动约束要求，机身棱边采用平行对齐设计，将全机雷达反射波峰集中到有限的几个非关键方向，兼顾隐身性能与跨音速飞行的升阻比表现。从实际使用场景出发，模型完整呈现了菱形机头、DSI无附面层隔道进气道、外倾双垂尾、梯形主翼的布局特征，机头截面做了菱形切尖处理，既可以为机载雷达提供足够的安装空间，也能有效降低正面雷达散射截面积；进气道采用鼓包式设计，省略了传统附面层隔道的复杂结构，既减轻了结构重量，也减少了正面腔体反射带来的雷达信号特征。主翼采用中等后掠角梯形设计，前缘后掠角度与垂尾前缘、进气道棱边保持平行，翼面与机身采用翼身融合过渡，减少了飞行过程中的干扰阻力，同时为机身内部弹舱预留了充足的安装空间，弹舱边界做了锯齿形接缝处理，进一步降低接缝处的雷达绕射效应。外倾双垂尾采用全动式设计，外倾角度经过气动与隐身的双重优化，既可以在大迎角飞行状态下提供足够的航向稳定性，避免垂尾被机身遮挡导致舵效失效，也能将侧向入射的雷达波反射到非威胁方向，同时垂尾的结构安装位置避开了发动机尾喷口的高温区，减少热辐射对垂尾结构的影响。座舱采用整体式水泡舱盖，舱盖边缘做了金属镀膜处理的结构预留，座舱盖与机身的接缝采用锯齿设计，与全机棱边平行度保持一致，既可以为飞行员提供全向良好视野，也能避免座舱腔体形成强雷达反射源。尾喷口采用锯齿形修形，与机身尾部棱边对齐，既可以强化高温燃气与周围冷空气的掺混效果，降低红外辐射特征，也能减少尾部的雷达反射信号。建模过程中对各部件的安装边界做了明确区分，机身内部预留了航电设备舱、燃油舱、动力系统舱、内置弹舱的结构分区，各舱段的接口位置匹配常规战机的维护口盖布置逻辑，起落架舱的位置与收放空间做了合理预留，主起落架收纳于机翼根部与机身衔接的舱段内，前起落架收纳于机头下方舱段，收放路径无结构干涉。该模型可用于航空装备结构教学、气动布局演示、隐身设计原理验证等场景，建模过程中严格遵循隐身战机的设计准则，各气动面的角度、棱边的平行度、部件的相对位置都经过反复校核，能够直观体现第五代战斗机在气动与隐身设计上的平衡思路，为相关领域的结构设计人员提供直观的外形参考，也可用于航空科普场景下的结构展示，帮助从业者理解隐身战机的布局逻辑与结构设计要点。
