公制两用开口梅花组合扳手结构设计

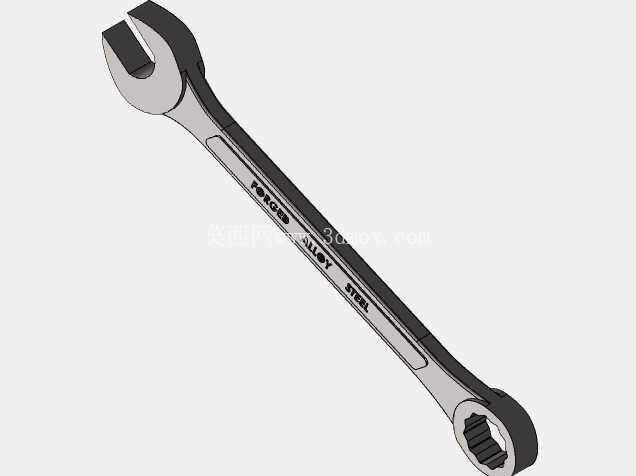

　　在设备装配、产线运维、机加工装夹、户外检修等各类涉及紧固件拆装的作业场景里，组合扳手都是一线操作人员接触频率最高的手动工具之一，其结构设计的合理性直接决定作业效率、紧固件使用寿命以及操作安全性，本次呈现的组合扳手三维结构，完全围绕实际作业中的痛点完成细节设计，兼顾不同工况下的使用需求。从功能特性来看，这款扳手采用一端开口、一端梅花的一体化结构，开口端可快速套入六角紧固件的侧面，适合在紧固件轴向空间受限、无法从端部套入的场景下完成快速松紧操作，比如设备机架侧面的螺栓、管路排布密集区域的紧固件，开口端的15度偏转角度设计，是经过大量作业验证的细节——在连续转动扳手的过程中，操作人员不需要将扳手完全脱离螺栓头，只需要小幅度翻转扳手即可重新卡合，在狭小操作空间内可以大幅减少动作幅度，提升拆装效率。

　　梅花端采用十二角内孔结构，相比六角结构可以提供更多的啮合点位，施力时受力均匀分布在紧固件的多个棱面上，不会因为施力过大造成螺栓棱边磨损打滑，适合需要大扭矩拧紧或者拆卸锈蚀紧固件的场景，梅花端的环形结构可以完全套住紧固件头部，即使在紧固件位置较深、操作视线受阻的情况下，也能稳定卡合不会滑脱，避免操作过程中扳手飞出造成安全隐患。从设计思路层面，整个扳手的杆身采用渐变截面设计，从两端工作头向中间握持段平滑过渡，靠近开口端的杆身截面相对偏薄，适配狭小空间内的操作需求，靠近梅花端的杆身截面厚度逐步增加，匹配大扭矩施力时的结构强度要求，避免大扭矩作业时杆身出现弯曲变形甚至断裂的问题。

　　杆身的表面弧度完全贴合人手握持的受力姿态，长时间施力作业时不会出现硌手的问题，同时整体结构做了等强度优化，在保证各部位受力满足扭矩要求的前提下，尽可能减少冗余材料，控制工具整体重量，降低操作人员长时间携带、作业的疲劳感。尺寸参数的设计完全覆盖常用公制紧固件的拆装需求，不同规格对应的开口尺寸、梅花端内孔尺寸、杆身长度、头部厚度都经过严格匹配：小规格扳手杆身长度较短，适合精密设备、电子装配等小扭矩、操作空间紧凑的场景，避免杆身过长造成施力过大拧断小规格螺栓；大规格扳手杆身长度随紧固件尺寸同步增加，利用杠杆原理放大施加在手柄上的力，不需要操作人员使用加力杆就能达到大规格螺栓要求的拧紧扭矩，同时头部厚度随规格增大逐步增加，保证梅花端和开口端与紧固件啮合时的接触面积，避免局部应力过大造成头部变形或者紧固件棱边损坏。安装边界与适配场景方面，这款扳手不需要额外的配套辅助装置，纯手动操作即可完成作业，不同规格的扳手可以独立使用，也可以根据作业场景搭配套筒、加力杆等工具拓展使用范围。在设备前期装配环节，不同规格的组合扳手可以覆盖从机架组装、零部件固定到管路连接的全流程紧固件拆装需求，不需要频繁更换工具类型；在设备日常运维场景中，组合扳手的两用结构可以减少工具携带数量，运维人员不需要携带整套单头开口扳手和单头梅花扳手，一套组合扳手就能应对大部分常规检修需求；在机加工车间的工件装夹环节，中等规格的组合扳手可以快速完成压板螺栓的松紧，相比活动扳手不会出现打滑损伤螺栓棱边的问题，装夹效率更高。

　　结构细节上，开口端的两个卡口面做了微小的倾角处理，卡入螺栓头后可以自动贴合螺栓的两个平行棱面，施力时不会出现卡口脱出的问题；梅花端的内孔做了倒角处理，即使螺栓头存在轻微的磕碰变形，也能顺利套入，不会因为端部微小变形就无法卡合；扳手整体的棱边都做了倒钝处理，没有尖锐的边角，操作过程中不会划伤操作人员的手部，也不会在放置时刮伤设备表面的漆面或者加工面。针对不同作业场景的特殊需求，这款扳手的结构也预留了拓展空间，比如杆身的中间段可以根据需求增加防滑滚花结构，在手上沾有油污的情况下也能稳定握持；部分需要绝缘作业的场景，可以在握持段增加绝缘护套，满足带电作业的安全要求；针对防爆作业场景，可以调整材质参数匹配无火花要求，结构尺寸不需要做任何改动就能直接适配。
