可调式活动扳手手动五金工具结构

　　这款可调式活动扳手是机械装配、设备维保、五金维修场景中最常用的手动扭力工具，区别于固定开口扳手，它的核心优势是可通过调节蜗轮结构改变开口尺寸，适配一定范围内不同规格的螺栓、螺母类紧固件，无需携带多把固定尺寸扳手即可完成多数常规拆装作业，在现场维保、户外抢修、家用维修、生产线装配工位都有极高的使用频次。从结构设计逻辑来看，整个扳手分为固定钳体、活动钳口、调节蜗轮、手柄四个核心部分，固定钳体与手柄为一体化结构，保证整体受力强度，活动钳口嵌在固定钳体的导向槽内，与蜗轮啮合的齿条部分做了等距齿形设计，转动蜗轮时可带动活动钳口平稳平移，调整开口大小的过程中无卡顿、无旷量，钳口的夹持面做了防滑齿纹处理，夹持紧固件时可增大接触摩擦力，

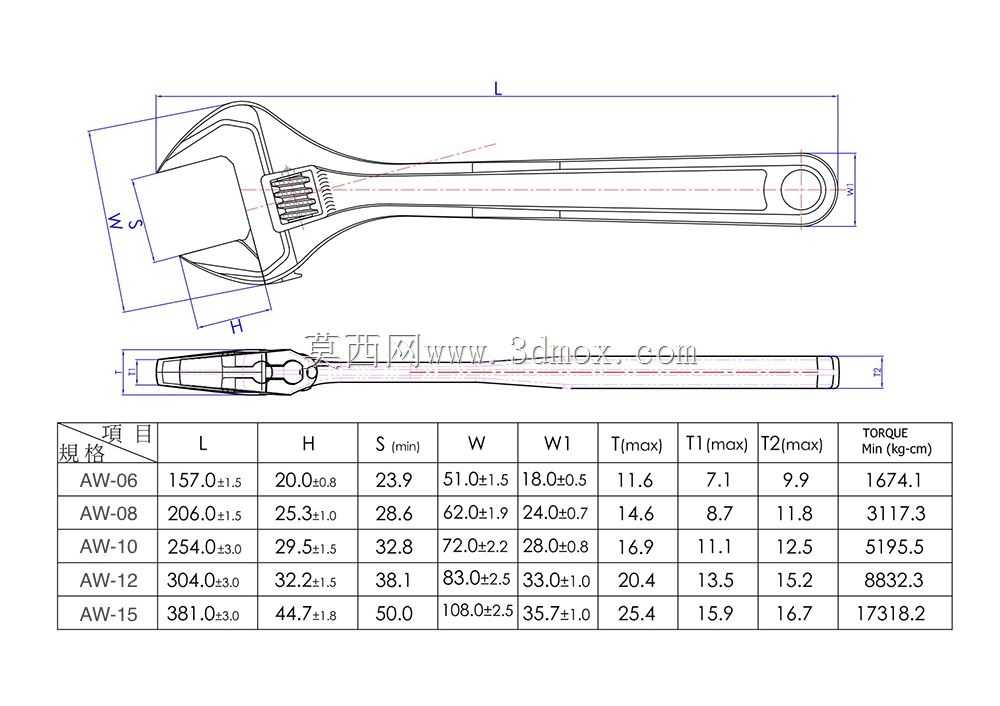

　　避免施力过程中出现打滑滑脱的问题，减少螺栓棱角磨损的风险。手柄部分采用符合人体工学的长条形结构，长度设计兼顾扭力输出与操作便携性，根据杠杆原理，手柄长度可在施加较小握力的情况下输出足够的拧紧扭矩，满足常规M6到M24规格紧固件的扭力要求，手柄表面做了防滑凹槽设计，沾有少量油污的工况下也能稳定握持，不会出现脱手的情况。从安装与使用边界来看，这款扳手的开口调节范围覆盖常规公制、英制紧固件的常用尺寸，无需额外配套配件即可独立使用，整体结构无易损易耗件，蜗轮与钳口的啮合部位做了耐磨处理，长期反复调节使用也不会出现齿形磨损导致的定位松动问题。建模过程中严格还原了实物的装配间隙，活动钳口与导向槽的配合间隙控制在合理公差范围内，既保证调节顺畅，

　　又不会出现夹持时的晃动偏差，钳口的开合角度、蜗轮的齿距参数都参照通用五金工具的行业标准设定，可直接用于工具类产品的结构展示、装配教学、虚拟维修仿真场景，也可作为五金工具产品设计改型的基础参考模型，帮助设计人员快速验证结构受力、外观人机工程的合理性。在实际工程应用中，这类活动扳手常配套在设备随机工具箱、维保人员随身工具包、家用五金套装中，针对不同工况的使用需求，建模时也预留了表面处理、手柄包胶等结构改型的设计空间，可根据不同使用场景调整手柄材质、钳口硬度等参数，满足重型维保、精密装配等不同场景的使用要求。
