可调式活动扳手结构三维设计

　　在设备运维、机械装配、五金维修等各类现场作业场景中，活动扳手是普及率最高的手动扭力工具之一，区别于固定开口的呆扳手，它可以通过调节蜗轮结构改变开口尺寸，适配不同规格的螺栓、螺母，无需携带多把固定尺寸扳手就能覆盖多数常规紧固件的拆装需求，在零散维修、户外作业、非标准件拆装场景下的实用性远高于固定开口工具。这款活动扳手的三维结构设计完全贴合实际手动工具的工程逻辑，整体采用长直柄加活动开口的经典布局，手柄部分做了符合人手握持的弧度优化，表面预留的长条形凹槽既可以减轻整体自重，也能在握持时增加摩擦力，避免沾油作业时出现打滑脱手的问题。

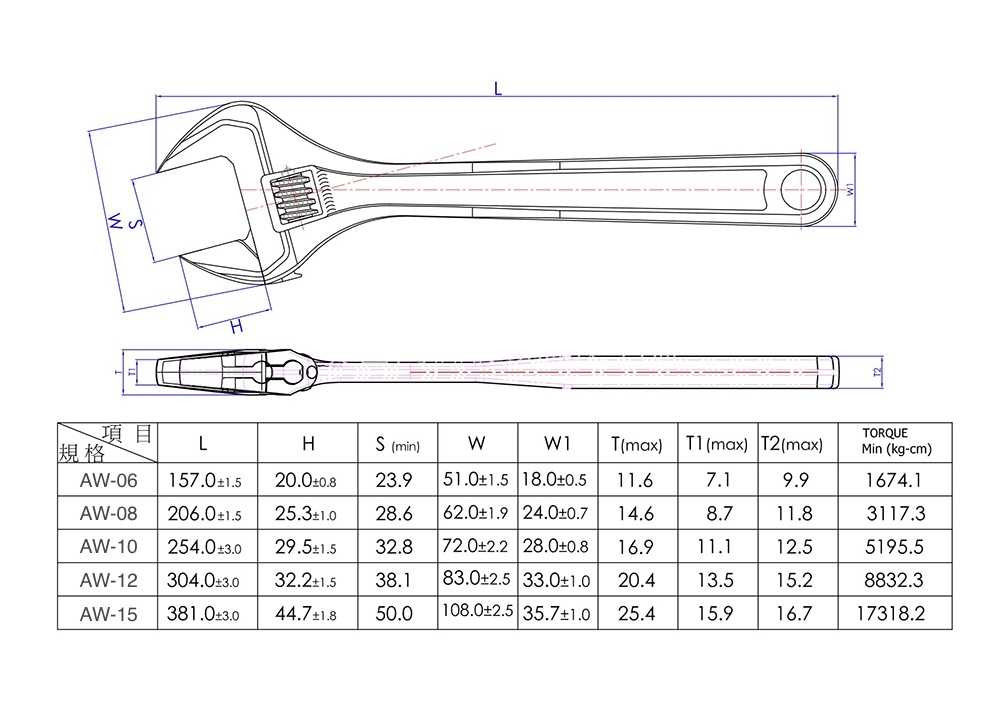

　　开口部分的活动钳口与固定钳口做了平行度公差约束，保证夹紧紧固件时两个钳面能完全贴合螺母侧面，不会因为接触面倾斜导致棱角磨损、施力打滑。调节蜗轮与活动钳口的齿条配合间隙控制在合理范围，既保证转动调节时顺畅无卡滞，也不会因为间隙过大导致夹紧后出现旷量，施力时钳口偏移。从设计思路上看，这款扳手优先考虑了手动作业的受力特性，固定钳口与手柄为一体化结构，受力路径直接从手柄传递到固定钳口，活动钳口的滑动导轨做了加厚处理，承受大扭力时不会出现导轨变形、钳口错位的问题。扳手头的尾部做了圆弧过渡，避免应力集中导致的头部断裂，这也是手动工具设计中最容易被忽略的细节——很多简易扳手在大扭力作业时从头部与手柄的衔接处断裂，就是因为过渡位置没有做应力释放的结构处理。外形尺寸方面，这款扳手属于常规8寸规格，整体长度控制在200mm左右，开口最大调节量适配24mm以内的外六角紧固件，这个尺寸区间刚好覆盖日常维修、装配中最常见的M6到M16规格螺栓，既不会因为尺寸过大导致狭小空间无法操作，也不会因为长度过短导致扭力不足。

　　安装边界上，扳手的整体厚度控制在12mm以内，头部最厚位置不超过16mm，在设备缝隙、管路密集区域作业时，不需要过大的操作空间就能完成紧固件拆装，手柄尾部的挂孔设计也适配工具挂板的收纳需求，方便车间现场的工具定置管理。从功能特性上看，这款扳手的钳口做了防滑齿纹处理吗？不，常规活动扳手的钳口是光面设计，避免齿纹损伤紧固件的电镀层，只有管钳类工具才会做齿纹，这款设计严格遵循了普通活动扳手的功能定位，钳口平面做了表面淬火硬度处理，硬度达到HRC40-48，既保证夹紧时不会被螺母棱角压出凹痕，也不会因为硬度过高导致钳口脆裂。

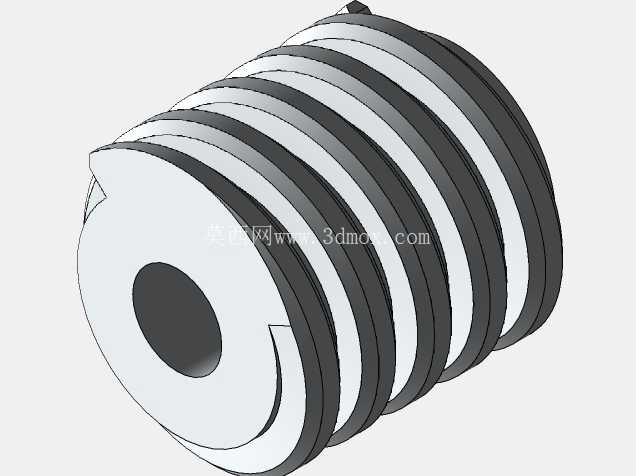

　　蜗轮部分的调节阻尼做了优化，单手拇指就能推动蜗轮调节开口大小，不需要双手配合操作，在高空作业、单手持物作业的场景下，单手可操作的特性能大幅提升作业效率。很多新手建模时容易忽略的一个细节是，活动钳口的滑动行程需要和蜗轮的转动圈数匹配，这款设计中蜗轮转动一圈对应的钳口移动距离为3mm，从最小开口到最大开口只需要转动蜗轮8圈左右，调节效率符合实际使用习惯，不会出现调节圈数过多、操作繁琐的问题。另外，手柄部分的重心设计在靠近头部三分之一的位置，握持时不会出现头重脚轻的问题，长时间手持作业也不容易产生疲劳感。在实际应用中，这类活动扳手不仅用于机械维修场景，在水电安装、家具装配、汽车维保等领域都有广泛应用，三维建模时对各个配合间隙的精准还原，能直接用于工具的开模生产验证，也可以作为装配场景的配套工具模型放入设备运维仿真、装配工艺模拟的场景中，还原真实作业状态下的工具操作空间需求，避免工艺设计时出现工具操作空间不足、无法完成紧固件拆装的问题。
