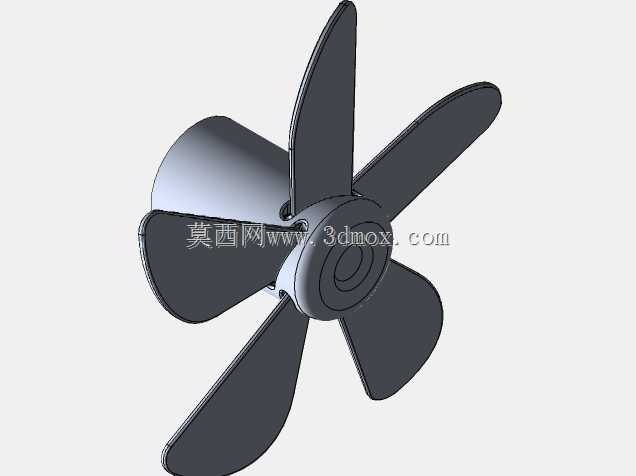

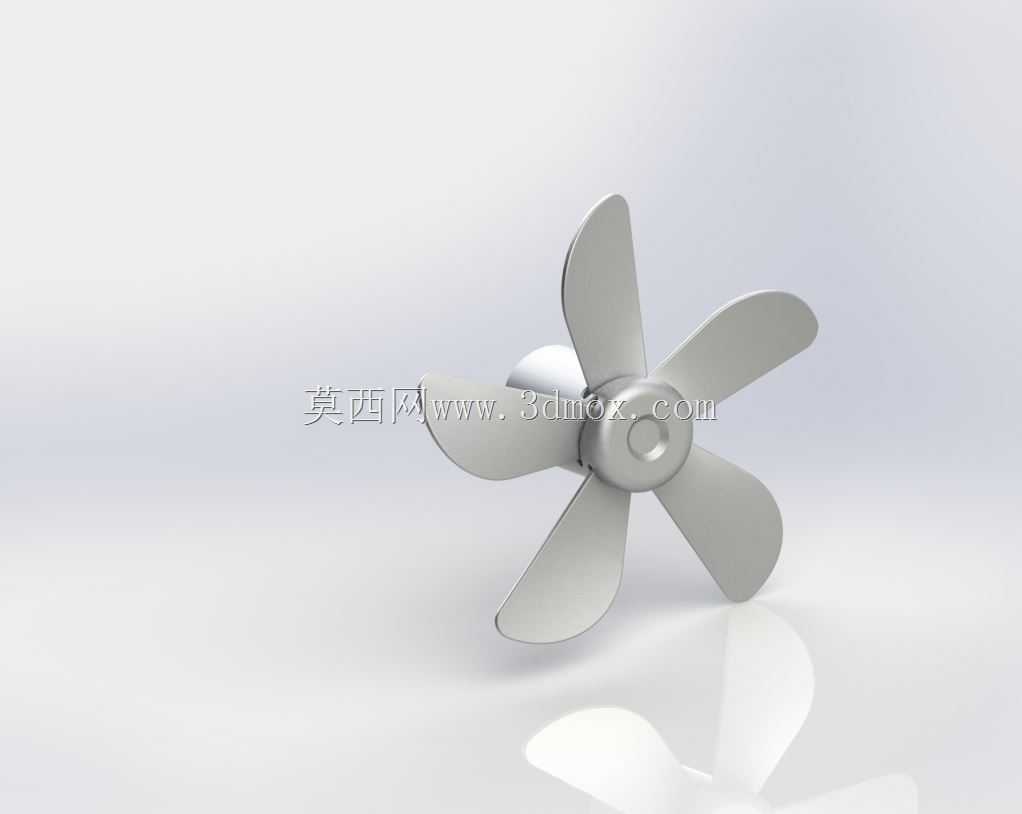

五叶轴流螺旋桨结构设计

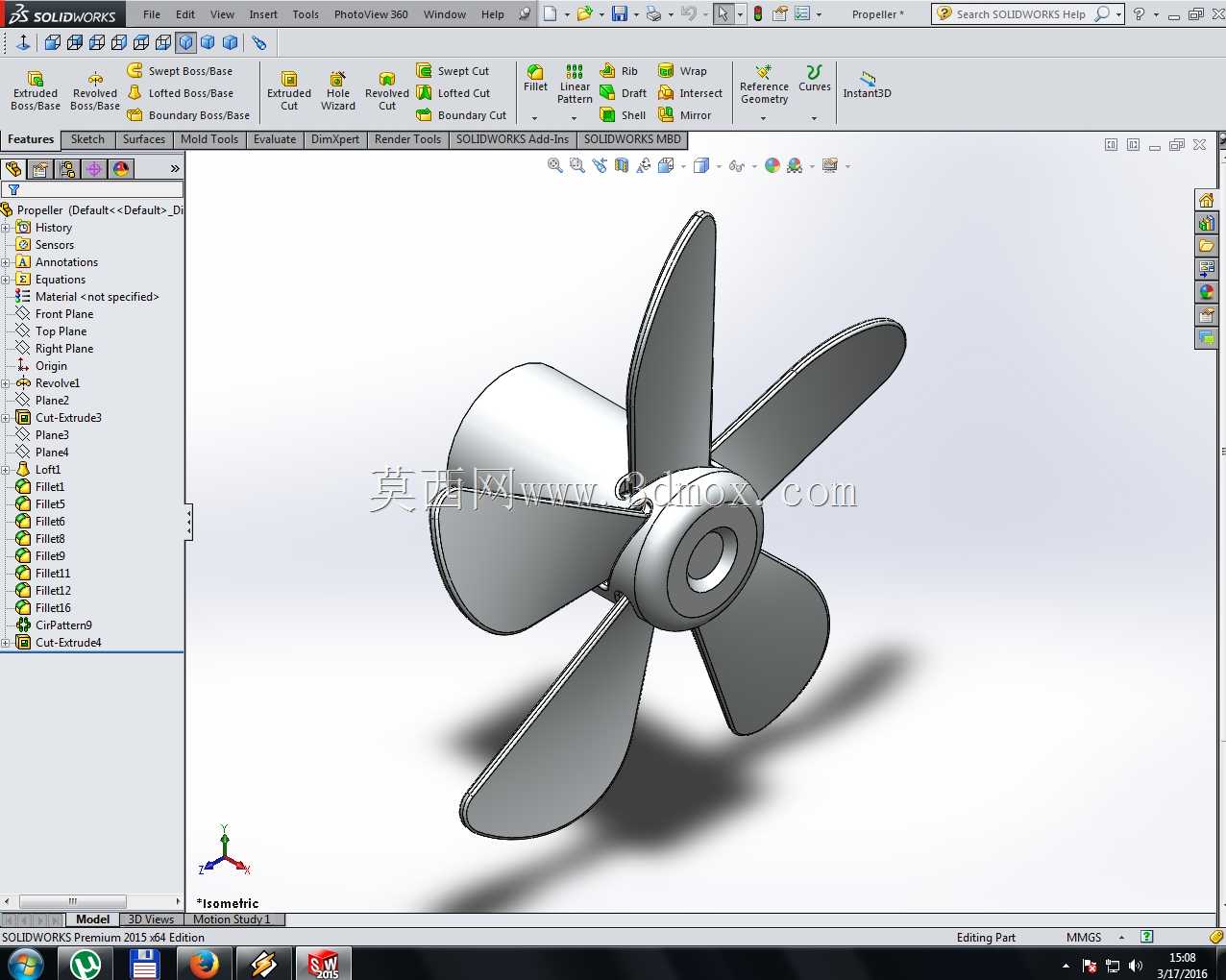

日常做流体推进类部件建模时，这类五叶结构的螺旋桨是很常见的构型，和三叶、四叶桨相比，五叶的设计核心是在同等转速下降低单叶载荷，减少运行过程中的振动与脉动噪音，不管是小型通风设备的风叶，还是小型水面载具的推进桨，或是循环管路内的轴流叶轮，都能见到这类构型的实际应用。做这个结构的建模时，首先要明确安装边界的约束：桨毂中心的安装孔需要匹配对应输出轴的直径，键槽尺寸要和传动件的扭矩输出要求匹配，桨叶的径向延伸尺寸不能超出安装腔体的内壁间隙，一般径向预留3-5mm的安全间隙，避免运行时叶尖剐蹭腔体壁面造成结构损坏。设计思路上，每片桨叶的翼型截面从根部到叶尖是连续渐变的，根部截面厚度更大，用来承载旋转时的离心力与流体反作用力，叶尖位置的截面更薄，能减少叶尖涡流带来的能量损耗，各片桨叶沿桨毂周向均匀72度分布，保证旋转时的动平衡精度，避免高速转动时出现偏心振动，损坏连接的轴承与动力输出部件。实际应用场景里，这类螺旋桨如果用在通风散热场景，需要匹配对应风道的风阻特性，调整桨叶的安装攻角，攻角过大会导致动力负载超标，电机长时间过载发热，攻角过小则无法达到设计要求的风量与风压参数；如果用在流体推进场景，要根据工作介质的密度调整桨叶的厚度与曲面弧度，水介质下的载荷比空气介质大很多，桨叶根部的圆角过渡要做足够的应力释放，避免交变载荷下出现根部疲劳断裂。建模过程中要注意桨叶与桨毂的连接位置做顺滑的圆角过渡，不能出现直角锐边，一方面是减少流体在连接位置的紊流，提升推进或送风效率，另一方面是避免应力集中，提升部件的结构强度。整个桨的轴向尺寸也要控制在安装位的预留空间内，桨毂的轴向长度要保证和输出轴的配合长度足够，避免传动时出现晃动，安装端面的定位止口要和动力端的止口匹配，保证装配后的同轴度误差在允许范围内，减少运行时的跳动量。
