内燃机动力传递用活塞连杆结构

　　在往复式内燃机的核心传动链路里，活塞连杆是衔接活塞往复运动与曲轴旋转运动的关键受力构件，其结构合理性直接决定动力转换效率、整机运行可靠性与服役寿命。从实际工况出发，该构件需要同时承受活塞端传递来的周期性燃气爆发压力、往复惯性力以及连杆自身摆动产生的横向交变载荷，因此在结构设计上做了针对性的受力优化。

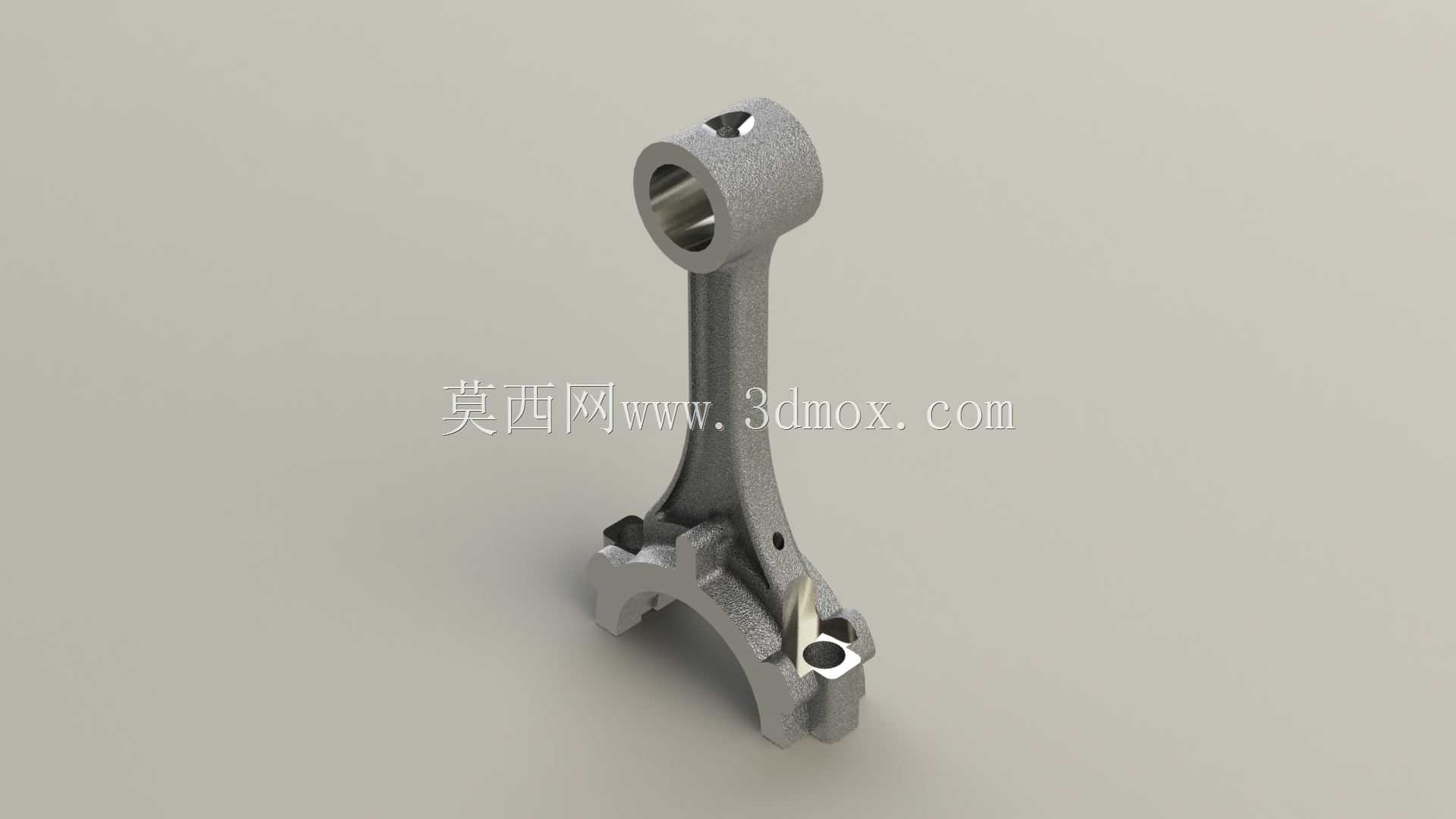

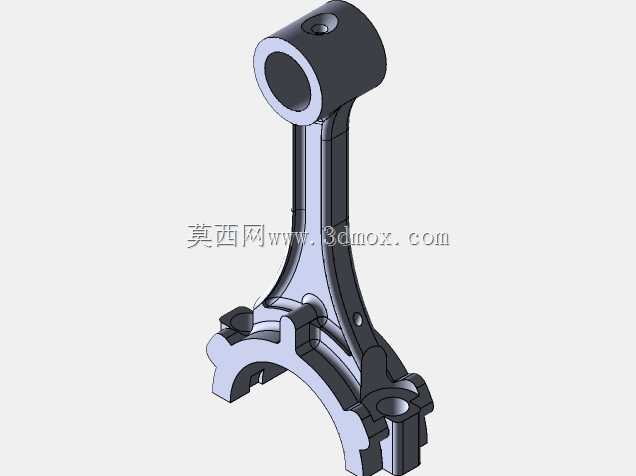

　　连杆整体采用变截面长杆结构，杆身并非等直径设计，而是顺着载荷传递路径做了工字型截面优化，在保证整体抗弯、抗扭刚度的前提下尽可能削减非必要的结构重量，降低往复运动过程中产生的惯性载荷，减少曲轴端的动平衡负担。连杆小头端为整圆环形结构，内孔用于安装活塞销，工作过程中与活塞销做相对摆动，因此内孔表面需要满足较高的圆柱度与粗糙度要求，避免运转过程中出现偏磨、烧蚀等失效问题；小头端的环形壁厚经过反复校核，既要承受活塞销传递的峰值爆发压力，又要避免壁厚过大带来的重量冗余，同时预留了润滑通道的布置空间，保证压力机油能够顺利抵达活塞销配合面，形成稳定的润滑油膜。

　　连杆大头端采用剖分式结构，配套连杆盖通过高精度螺栓实现紧固，这种设计是为了满足发动机装配时的工艺需求，能够顺利绕过曲轴的曲柄销完成装配，大头内孔与曲轴曲柄销配合，将活塞的往复推力转化为曲轴的旋转扭矩。剖分面的定位精度直接决定大头孔的圆度保持能力，设计时需要保证结合面的贴合度与定位可靠性，避免螺栓受剪、孔型失圆引发的轴瓦烧损故障。大头端的轮廓做了圆弧过渡处理，避免运转过程中与曲轴箱内壁、平衡块发生运动干涉，同时在螺栓安装位做了局部加厚，保证螺栓预紧力作用下的结构强度，避免局部应力集中引发的疲劳断裂。

　　从安装边界来看，连杆小头的外径尺寸需要匹配活塞内腔的销座间距，保证装配后连杆摆动时不会与活塞内壁发生碰擦；大头端的最大外廓尺寸需要满足曲轴箱内部的运动空间要求，在曲轴做整周旋转时，连杆大头随曲柄销做圆周运动的轨迹不能与缸体、曲轴平衡块产生干涉。杆身的长度尺寸直接决定发动机的压缩比与活塞行程参数，设计时需要严格控制大小头孔的中心距公差，同时保证两孔的平行度要求，避免活塞在气缸内出现偏缸现象，引发气缸套异常磨损、活塞环密封失效等问题。

　　在实际应用场景中，这类活塞连杆广泛适配于小排量通用汽油机、小型柴油机以及部分特种动力设备，除了常规的车用动力外，在通用发电机组、园林机械、小型工程机械的动力单元中都有大量应用。不同工况下的连杆会根据载荷特性调整材质与热处理工艺，但核心的结构逻辑保持一致：即通过最优的力流路径设计，在最小重量下实现足够的结构强度与刚度，同时兼顾装配工艺性与润滑可靠性。建模过程中需要重点关注大小头孔的同轴度、杆身截面的过渡圆角、剖分面的定位结构这些细节，这些特征直接决定后续工程出图、工艺加工以及实际装配的可行性，任何一个尺寸的偏差都可能导致整个动力单元出现运行故障。
