ROV双螺旋桨推进模组结构设计

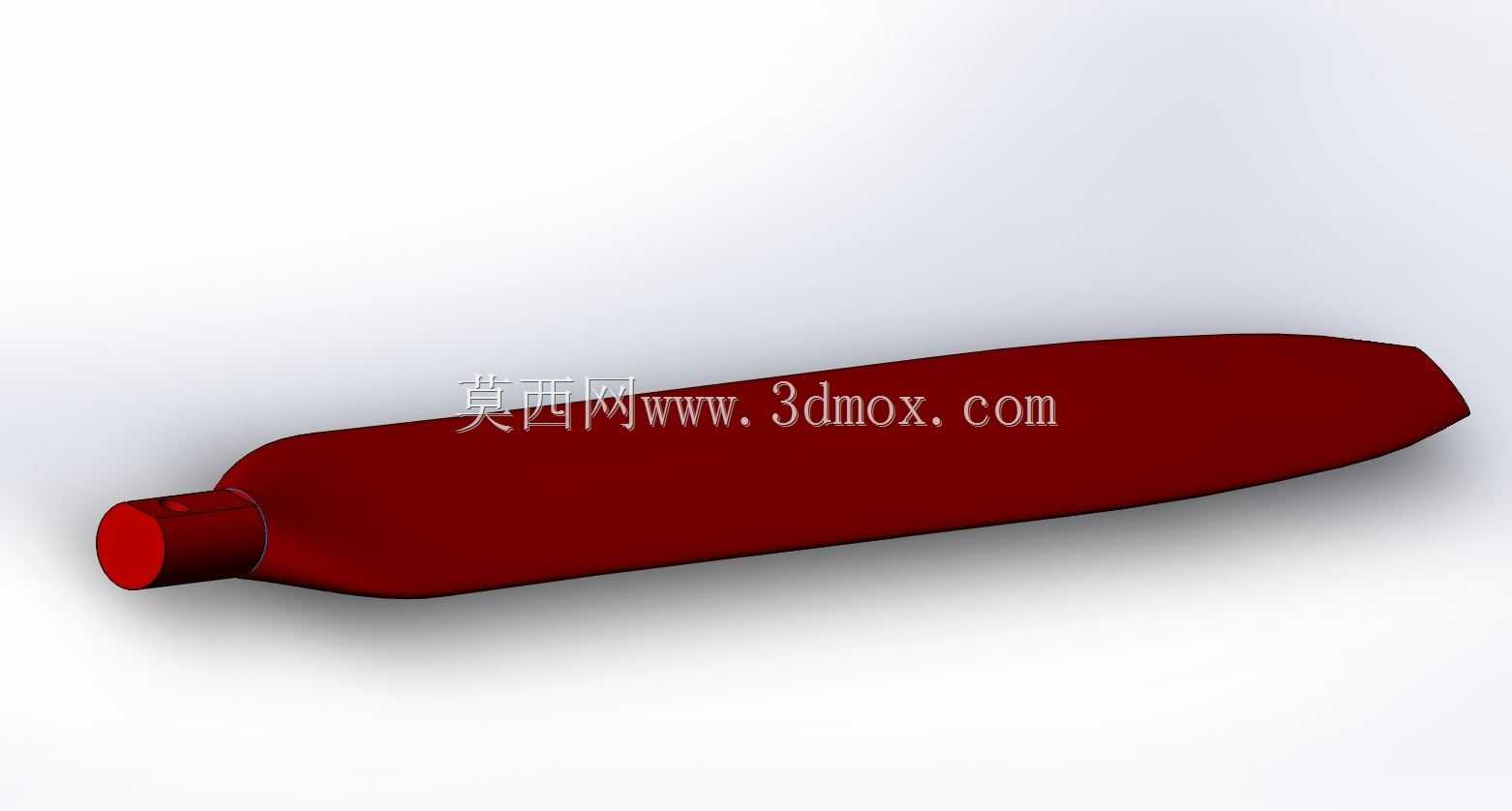

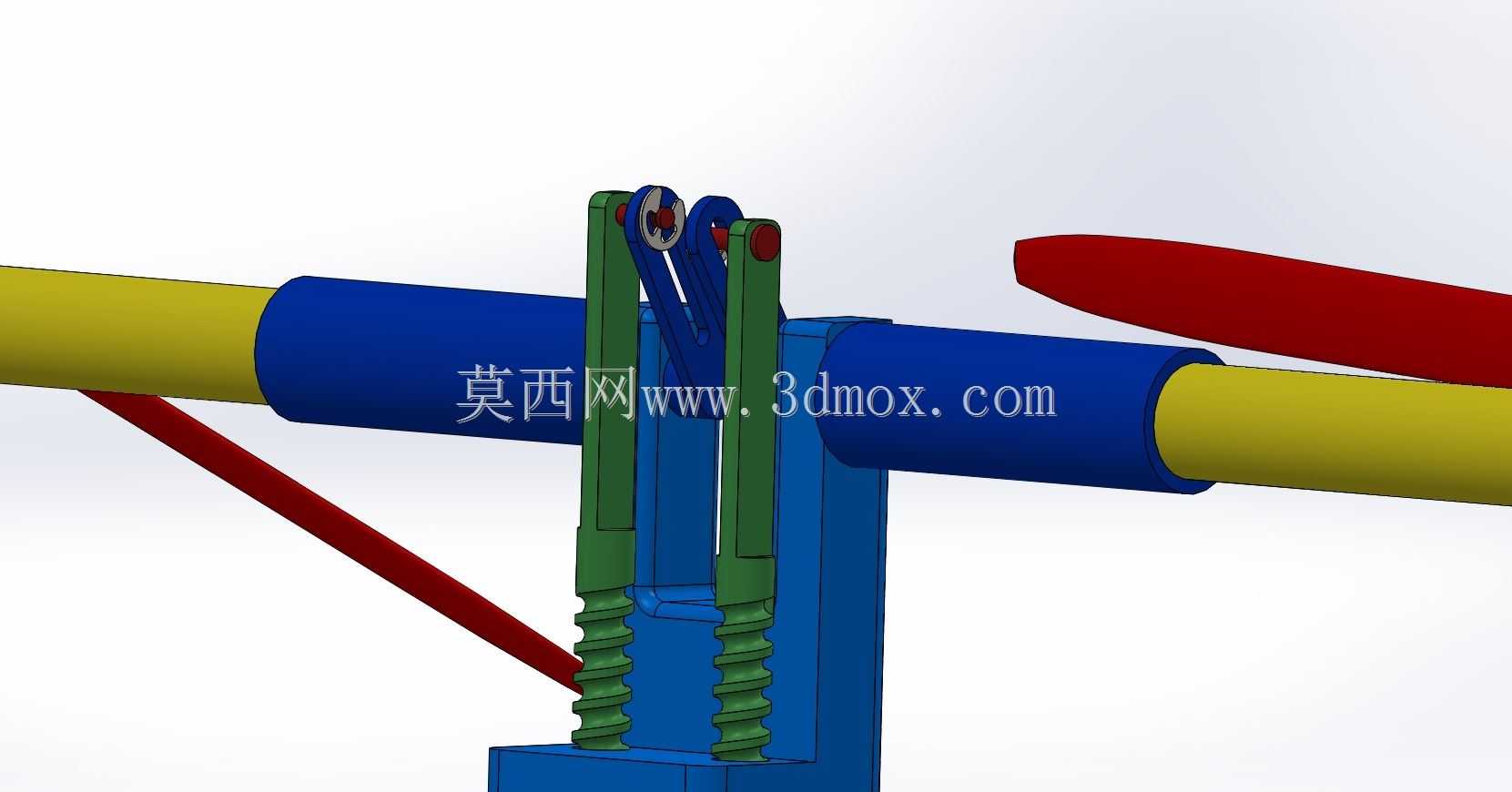

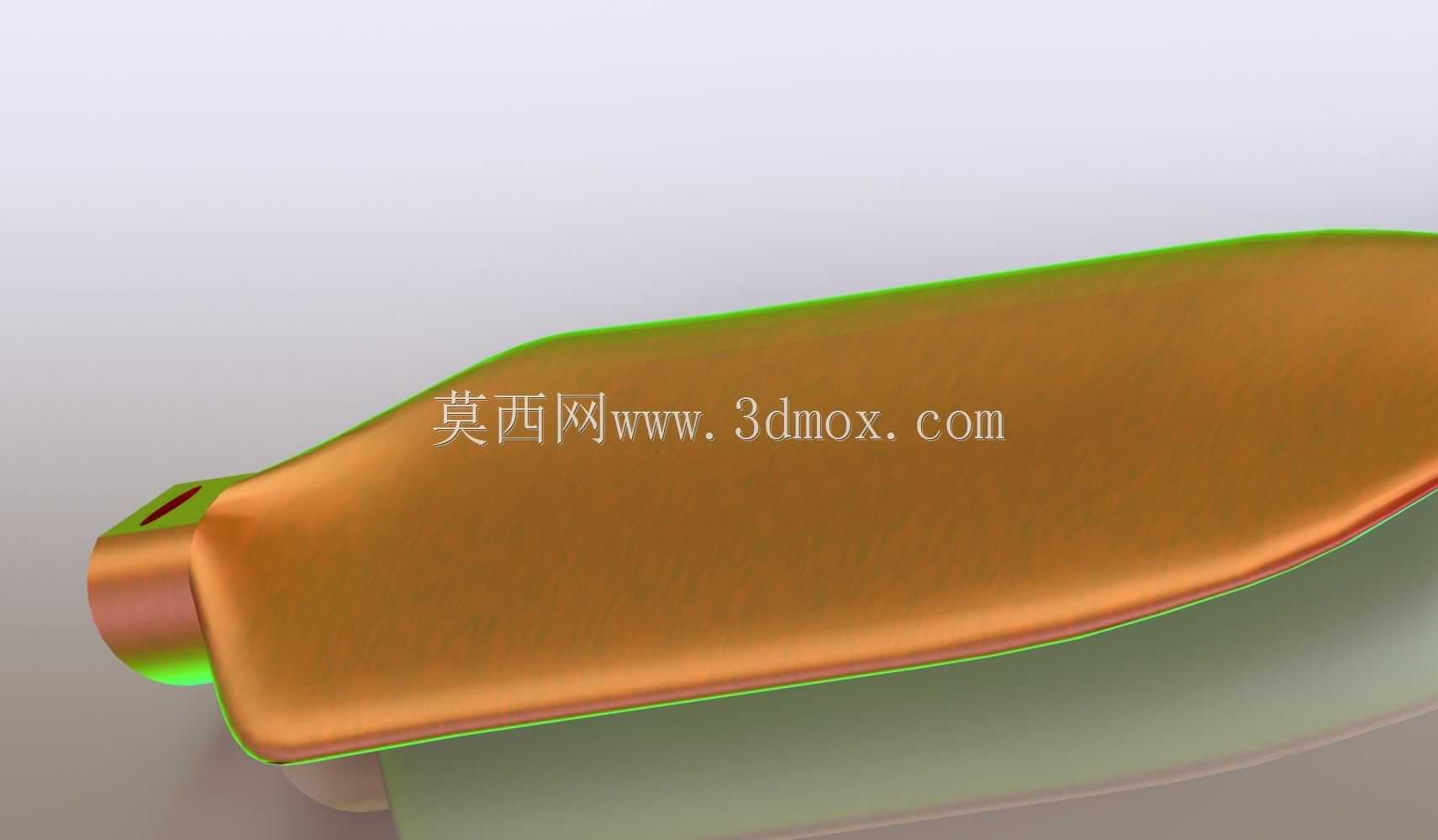

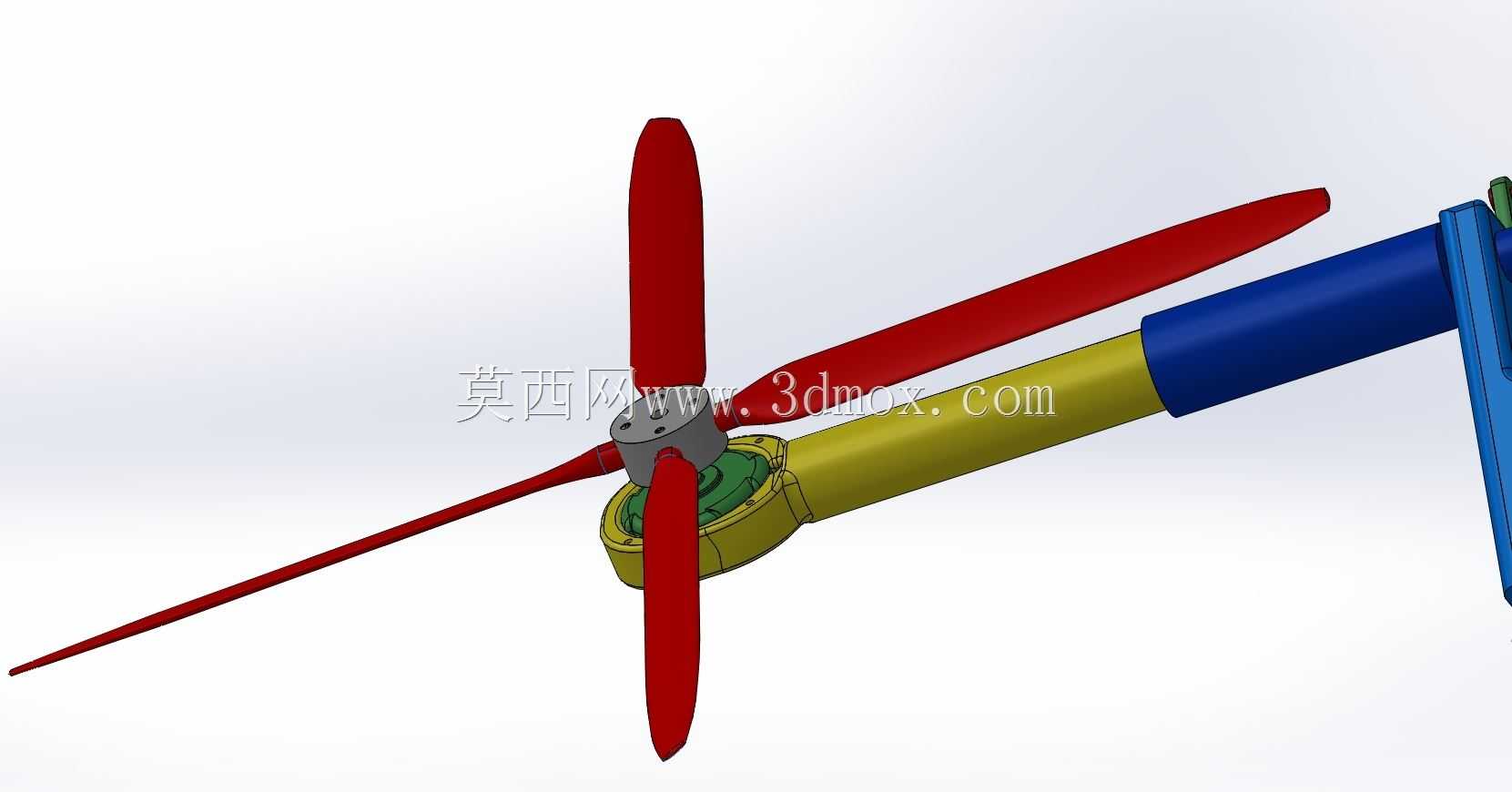

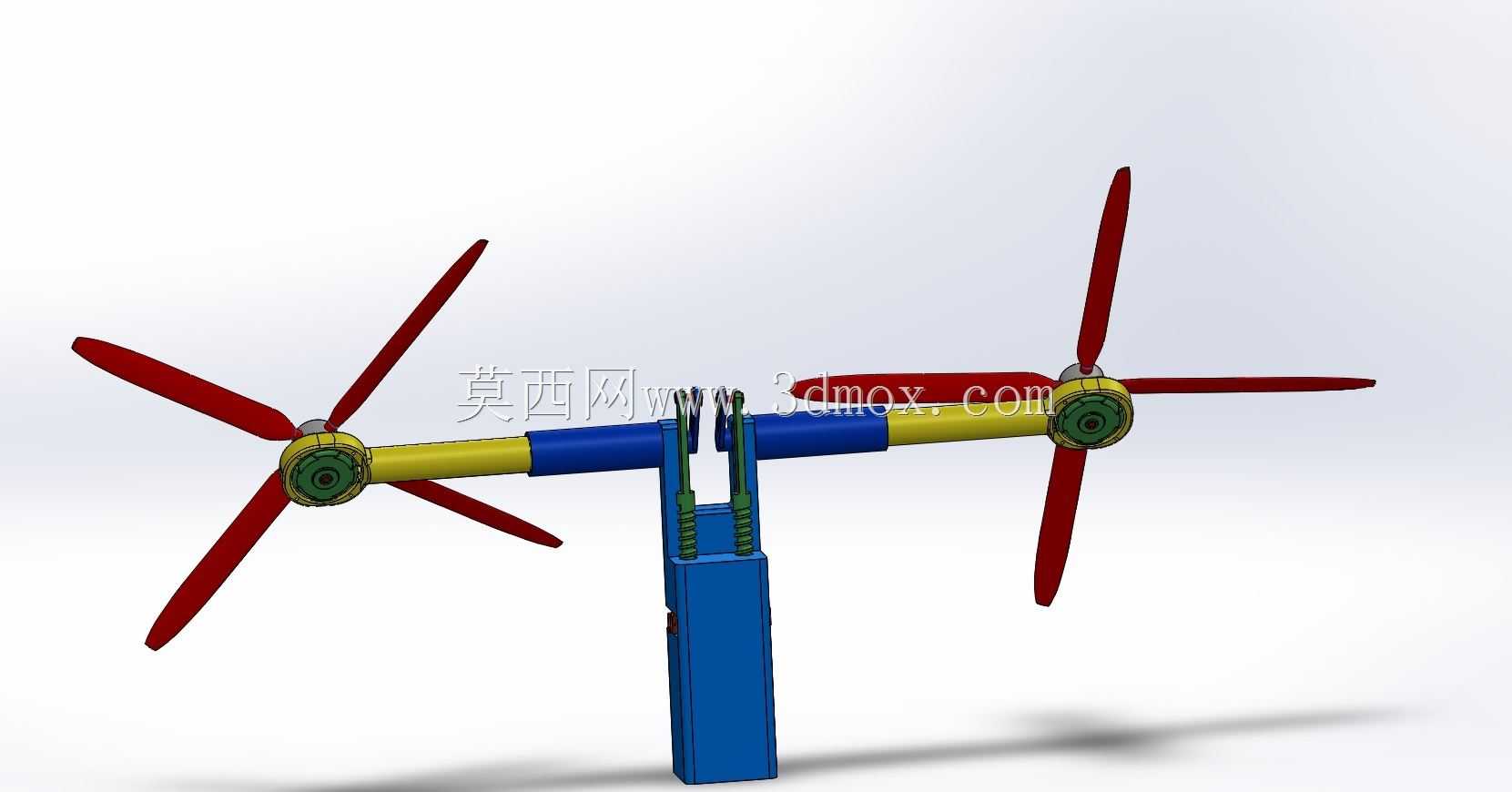

这套双螺旋桨推进模组，是面向水下观测型ROV开发的动力执行单元，核心应用场景覆盖近岸浅海水质监测、水下结构物巡检、小型水下作业平台的动力配置，也可适配内河库区的水下探测设备使用。从结构布局来看，模组采用对称式双桨设计，单组支架两端各布置一套三叶螺旋桨推进单元，中间通过立式安装基座与ROV主体框架连接，安装基座预留了标准的型材安装孔位，可直接与20系列、30系列工业铝型材框架对接，安装面的平面度公差控制在0.1mm以内，保证连接刚性的同时，避免安装应力传导至桨轴部位影响转动精度。设计过程中优先考虑了水下工况的受力特性，横向连接梁采用分段式结构，靠近桨叶的轴段做了等直径过渡设计，减少水下航行时的紊流阻力，中间与基座连接的部位设置了双层弹性缓冲结构，可抵消螺旋桨高速转动时产生的径向振动，避免振动传递至ROV本体影响搭载的观测传感器成像精度。桨叶采用三叶式布局，翼型截面参考低速水下推进的水动力特性优化，在低转速下即可输出足够推力，兼顾推进效率与低速操控性，单组模组的横向总跨度控制在420mm范围内，立式基座的高度为180mm，整体安装边界不会超出常规小型ROV的框架轮廓，不会额外增加设备的航行包络尺寸。实际使用中，这类推进模组可根据ROV的动力需求多组组合布置，沿设备框架的不同方位安装后，可通过差速控制实现进退、转向、悬停等多维度机动动作，每组桨单元的轴系都做了动平衡校正，转动时的径向跳动量控制在0.05mm以内，长时间运行也不会出现异常磨损。结构设计上充分考虑了模组的拆装维护性，桨叶与输出轴采用快拆式连接结构，无需专用工具即可完成桨叶的更换，横向连接梁与基座之间采用螺栓锁紧的分体式结构，可根据不同的安装需求调整桨轴的水平倾角，适配不同航行姿态下的推力输出要求。基座内部预留了走线空腔，可将驱动电机的线缆从空腔内部引导至ROV的电控舱内，避免线缆外露在水流中产生额外阻力，也减少线缆被水下杂物勾挂的风险。
