离心式叶轮热场仿真结构设计

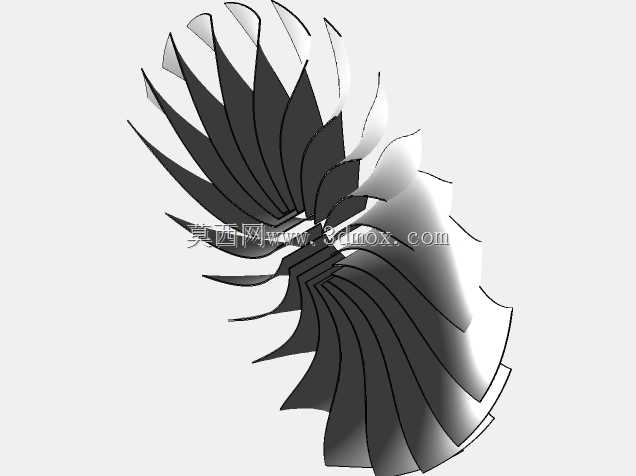

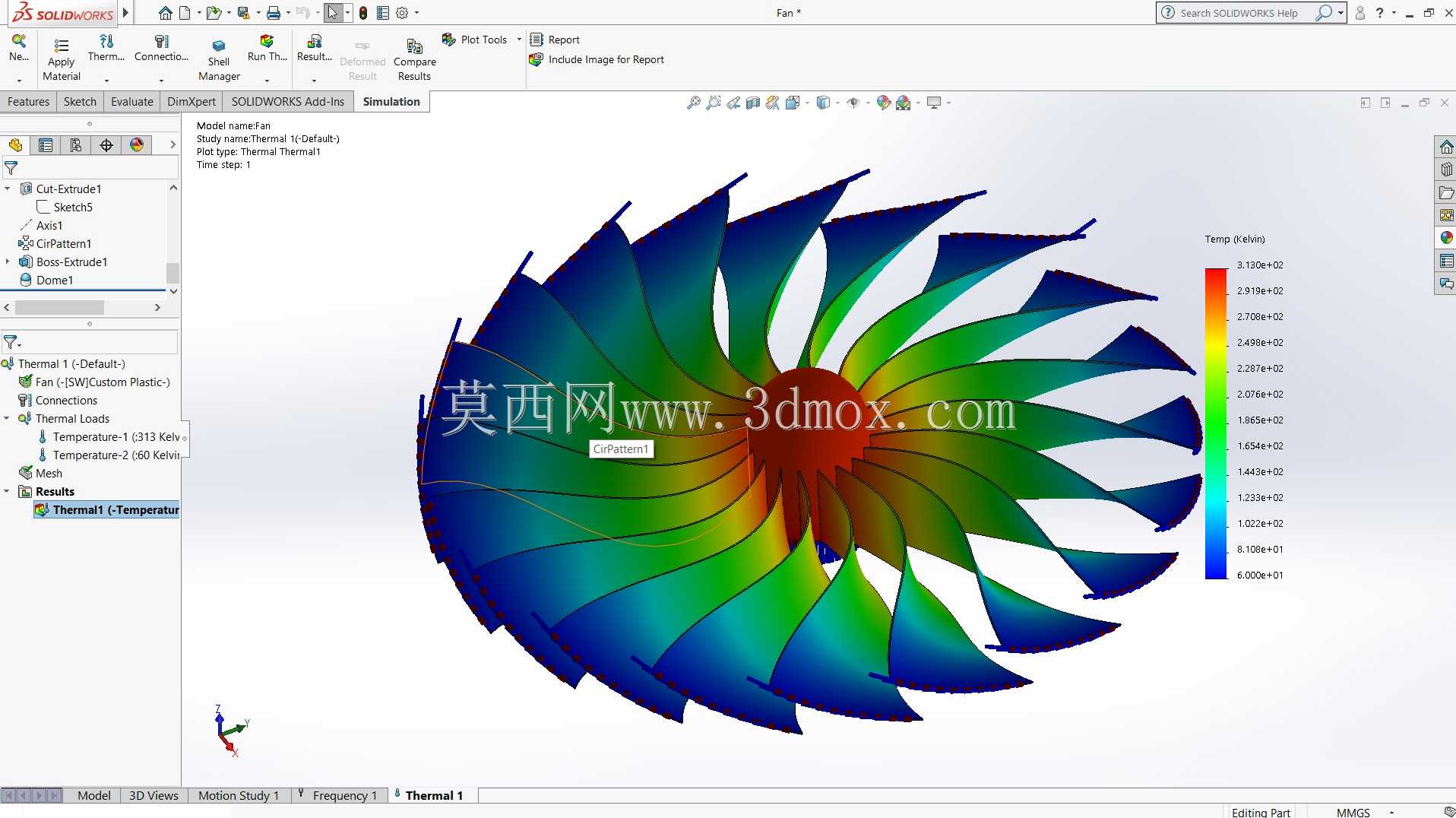

这类带热场分析的叶轮结构，主要应用在透平机械、离心压缩机、航空发动机压气机段以及工业通风增压设备的核心做功单元中，实际运行过程中，叶轮需要同时承受高速旋转带来的离心载荷、气流冲刷的交变载荷，以及介质温差带来的热应力耦合作用，设计阶段的热场模拟是验证结构可靠性的核心环节。从结构设计思路来看，该叶轮采用后弯式扭曲叶片布局，叶片沿轮毂周向均匀排布，叶型从轮毂到轮缘位置存在连续的扭角变化，这种设计能够在旋转过程中更顺滑地引导介质流向，减少气流在叶道内的分离损失，同时兼顾不同半径位置的线速度差异，让介质在整个叶道内的流速分布更均匀，降低局部涡流带来的能量损耗与振动激励。热场云图呈现的温度梯度分布，对应叶轮实际运行时的热载荷边界：靠近轮毂侧的区域因为靠近主轴连接位置，热量传导路径更短，同时受气流滞止效应影响温度相对更高，叶片外缘位置因为线速度更高、介质换热更充分，温度呈现梯度降低的趋势，这种温度分布会在叶片内部产生热应力，设计时需要结合温度场结果调整叶片根部的圆角过渡参数，避免应力集中导致的疲劳失效。安装边界方面，该叶轮的轮毂中心设置有与主轴配合的定位止口，端面预留有连接螺栓的安装孔位，安装时需要保证叶轮端面与主轴轴线的垂直度公差，控制在0.02mm以内，避免高速旋转时产生不平衡量；叶轮的外径尺寸需要匹配配套蜗壳的内壁流道间隙，单边间隙控制在叶轮外径的千分之三到千分之五区间，间隙过大会导致介质回流降低效率，间隙过小则容易在热态运行时因为部件热膨胀出现刮擦故障。实际工程应用中，这类叶轮的热仿真结果还会直接指导材料选型，温度梯度大的工况下需要选用线膨胀系数更低的合金材料，同时根据热变形量调整冷态下的叶型预补偿量，保证热态运行时叶型符合设计气动要求，避免因为热变形导致叶道通流面积变化，影响设备的运行效率与运行稳定性。
