立式杠杆式快速压紧长夹结构设计

这款立式杠杆压紧夹，是工装夹具领域应用极广的手动快锁构件，在焊接工装、装配工位、检具定位、小型工件铣钻加工固定场景中都能见到它的身影，相比传统螺栓压紧结构，它的操作效率能提升数倍，单次锁紧与释放动作仅需扳动一次手柄即可完成，不需要反复拧动螺母，非常适配小批量多品种的生产工位，能大幅降低操作人员的装夹辅助时间。

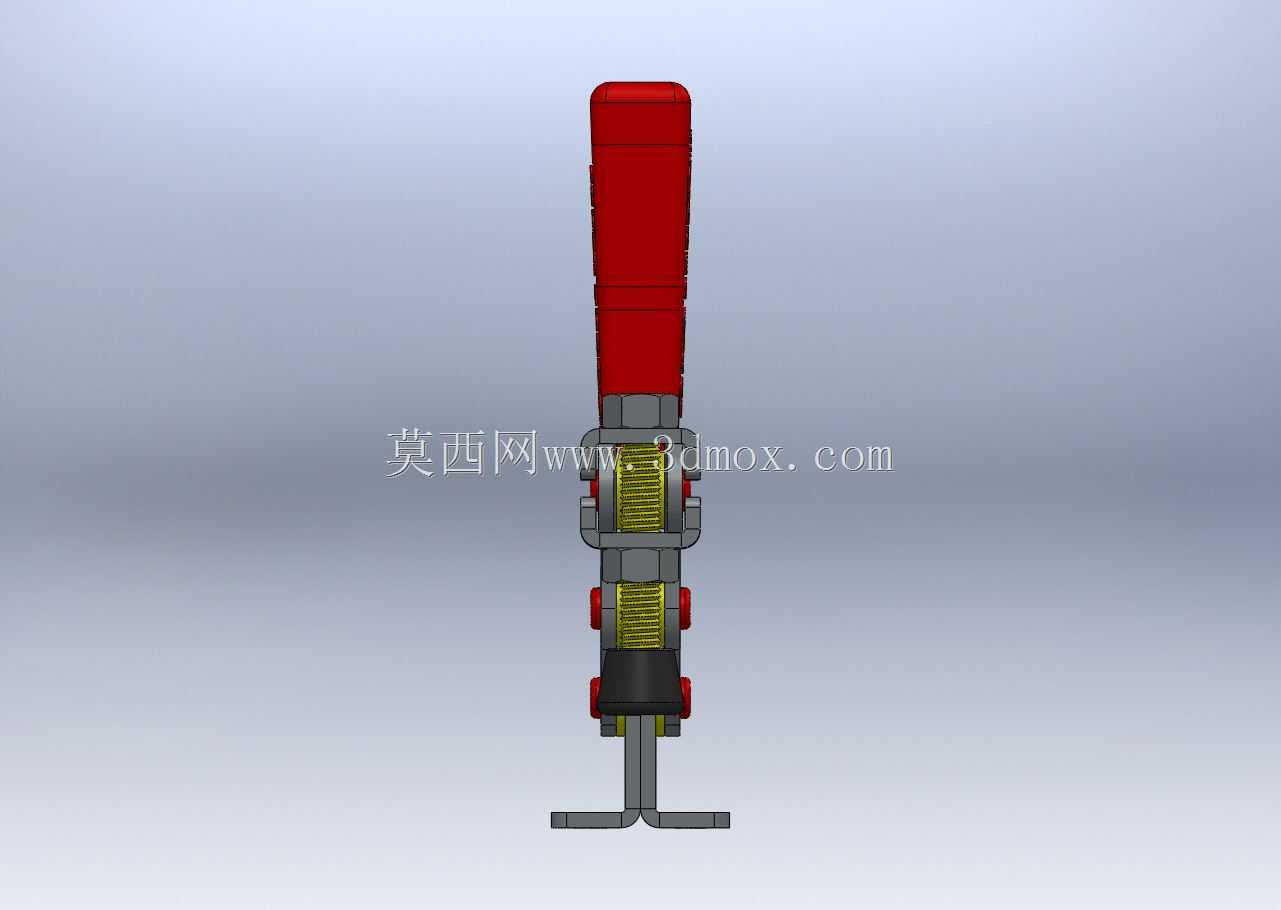

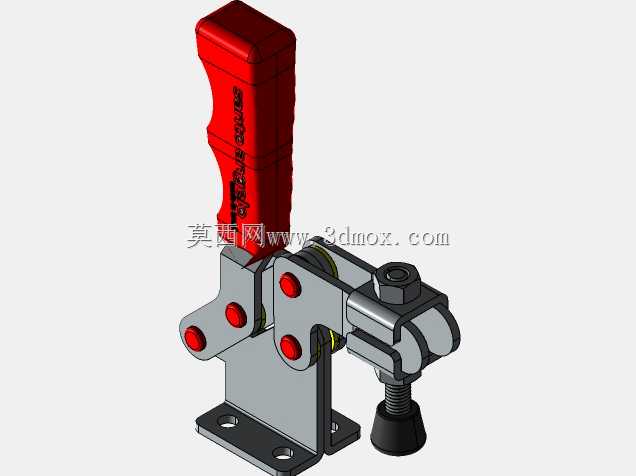

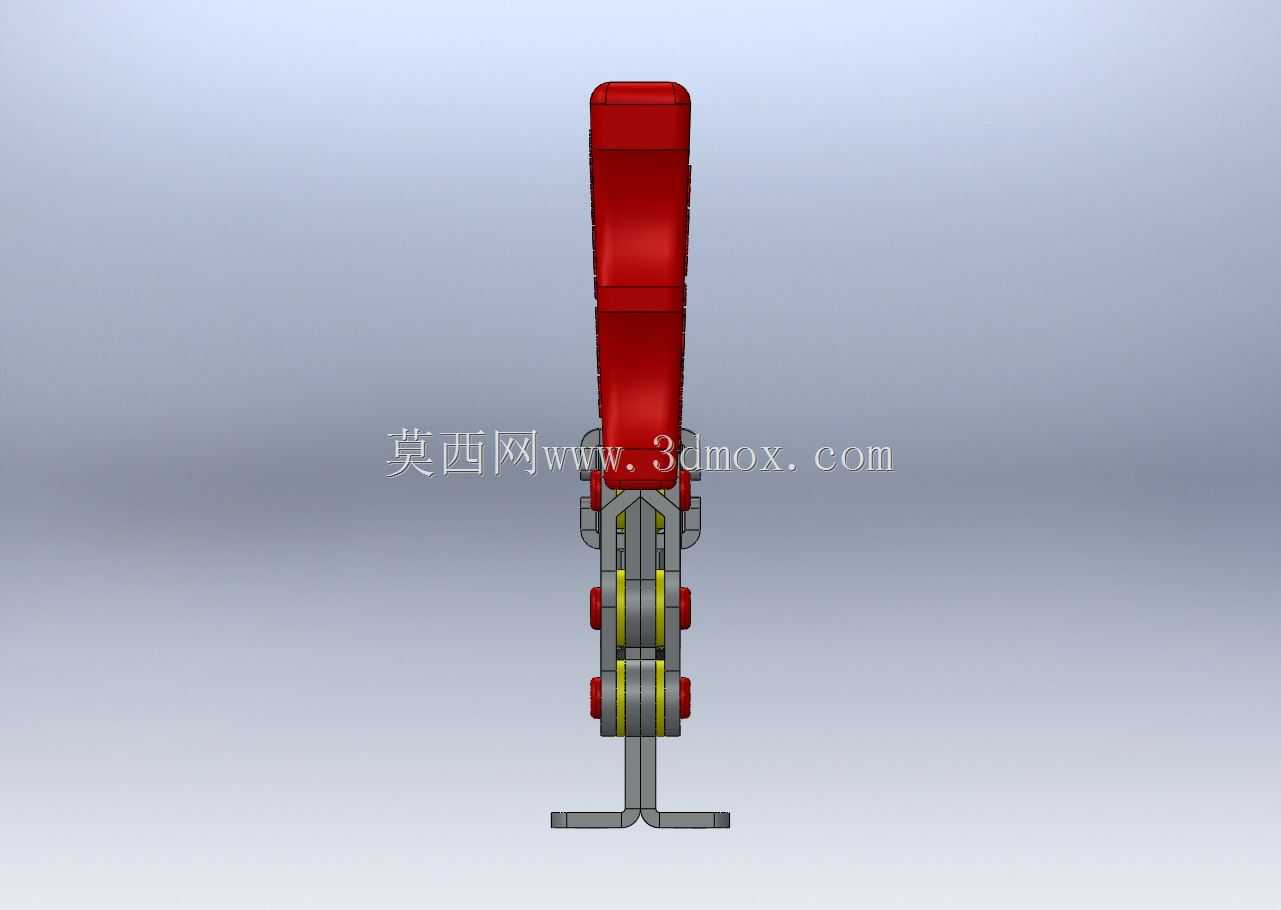

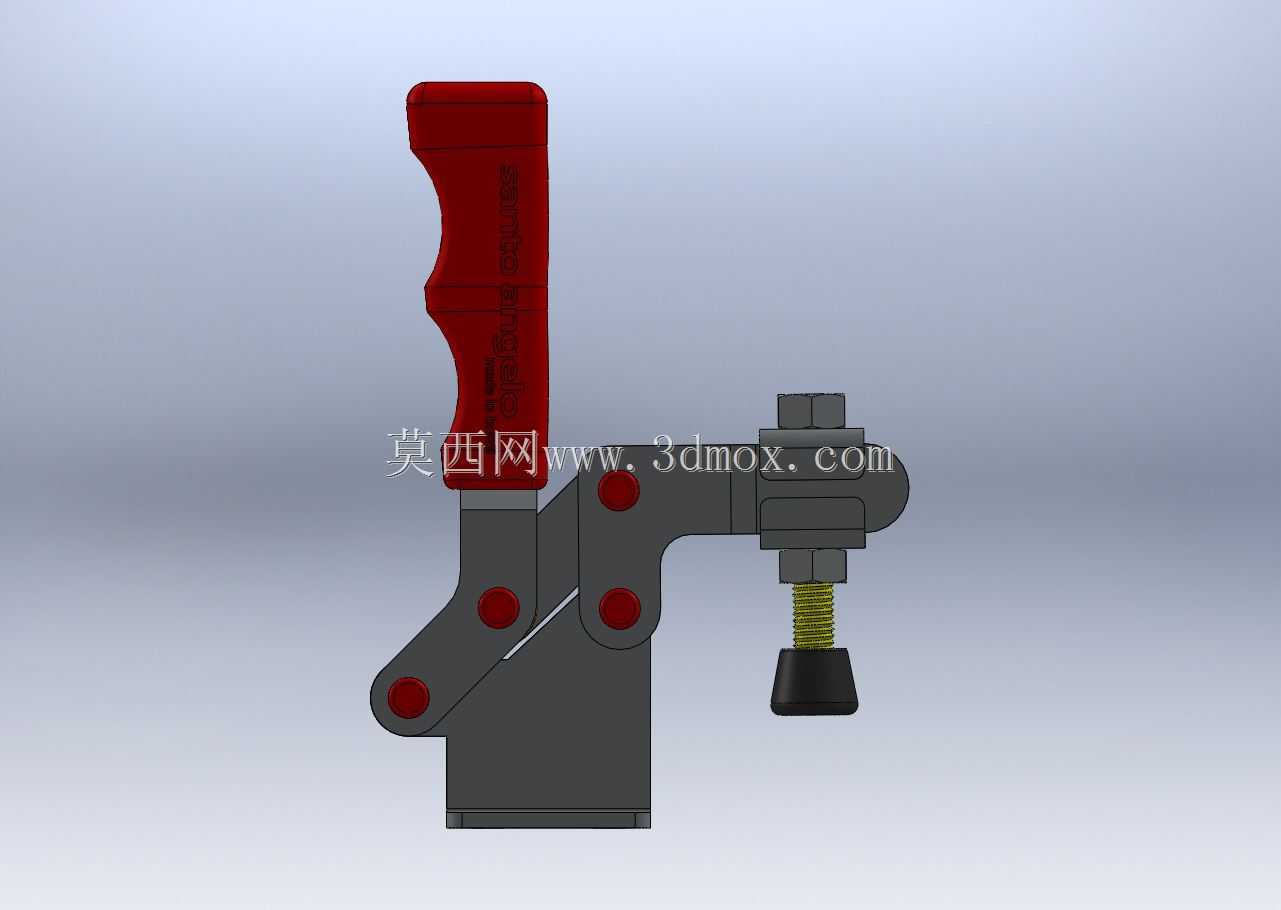

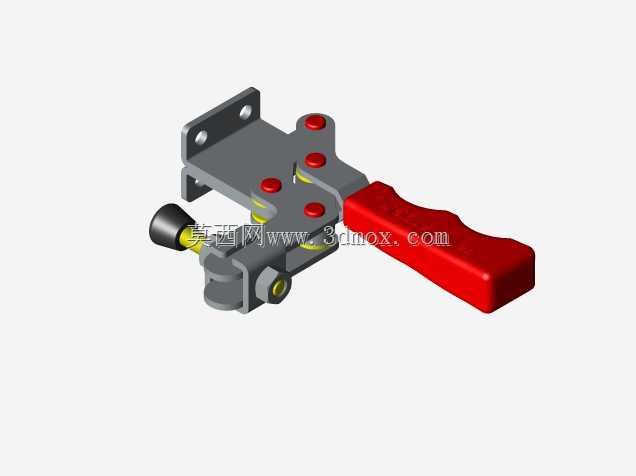

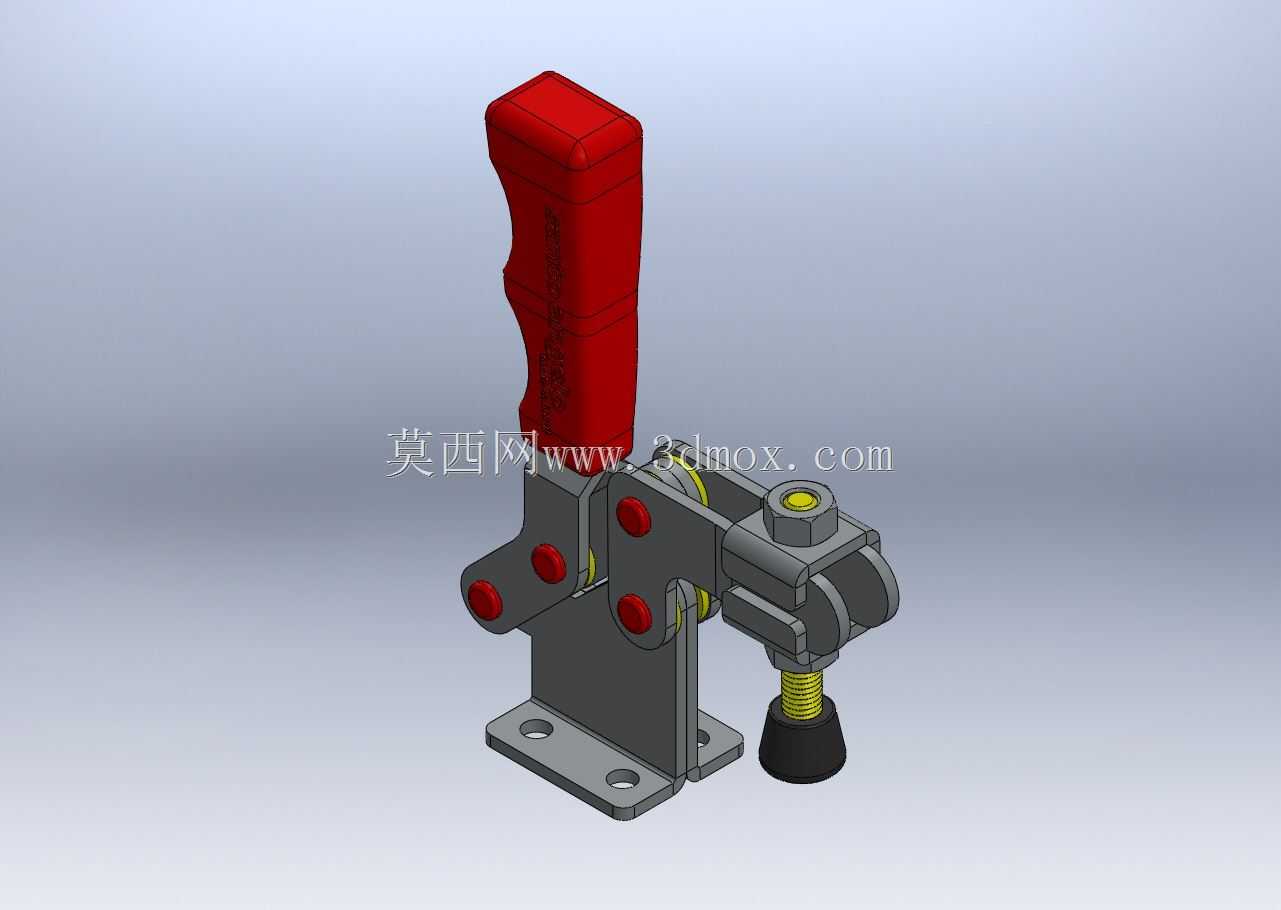

从结构设计逻辑来看，它采用了杠杆过死点锁紧的机械原理，当红色防滑手柄扳动到锁紧工位时，内部连杆机构会越过力学死点，此时即便压紧端受到工件的反向顶推力，机构也不会自行松脱，只有主动反向扳动手柄才能解锁，锁紧可靠性完全依靠机械结构保证，不需要额外的锁止件。压紧端配置了带橡胶缓冲垫的可调压头，压头通过螺纹与压杆连接，可以根据被夹工件的实际高度旋转调整压头伸出长度，适配不同厚度的工件装夹需求，橡胶垫既能避免压伤工件表面，也能增大接触摩擦力，防止装夹过程中工件移位。

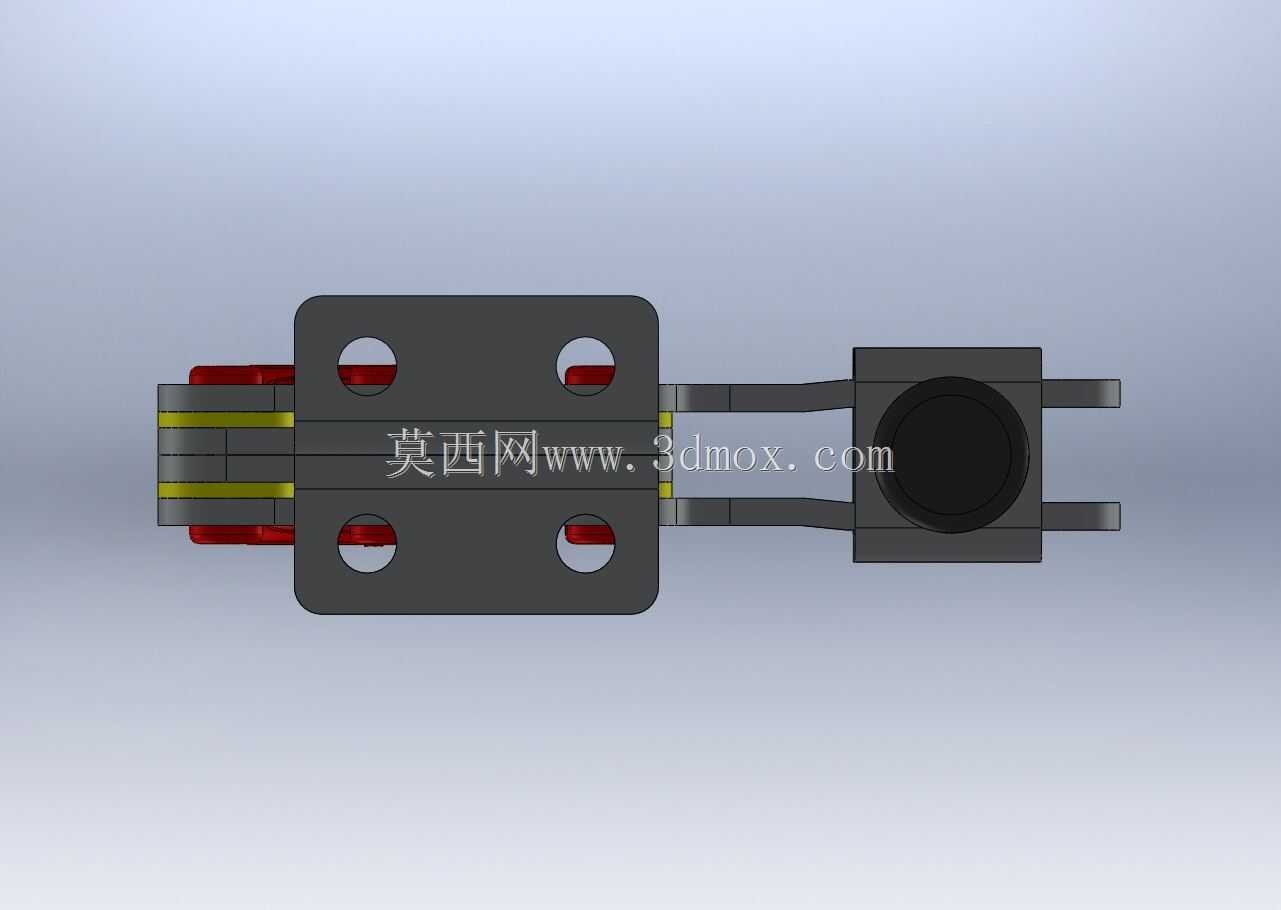

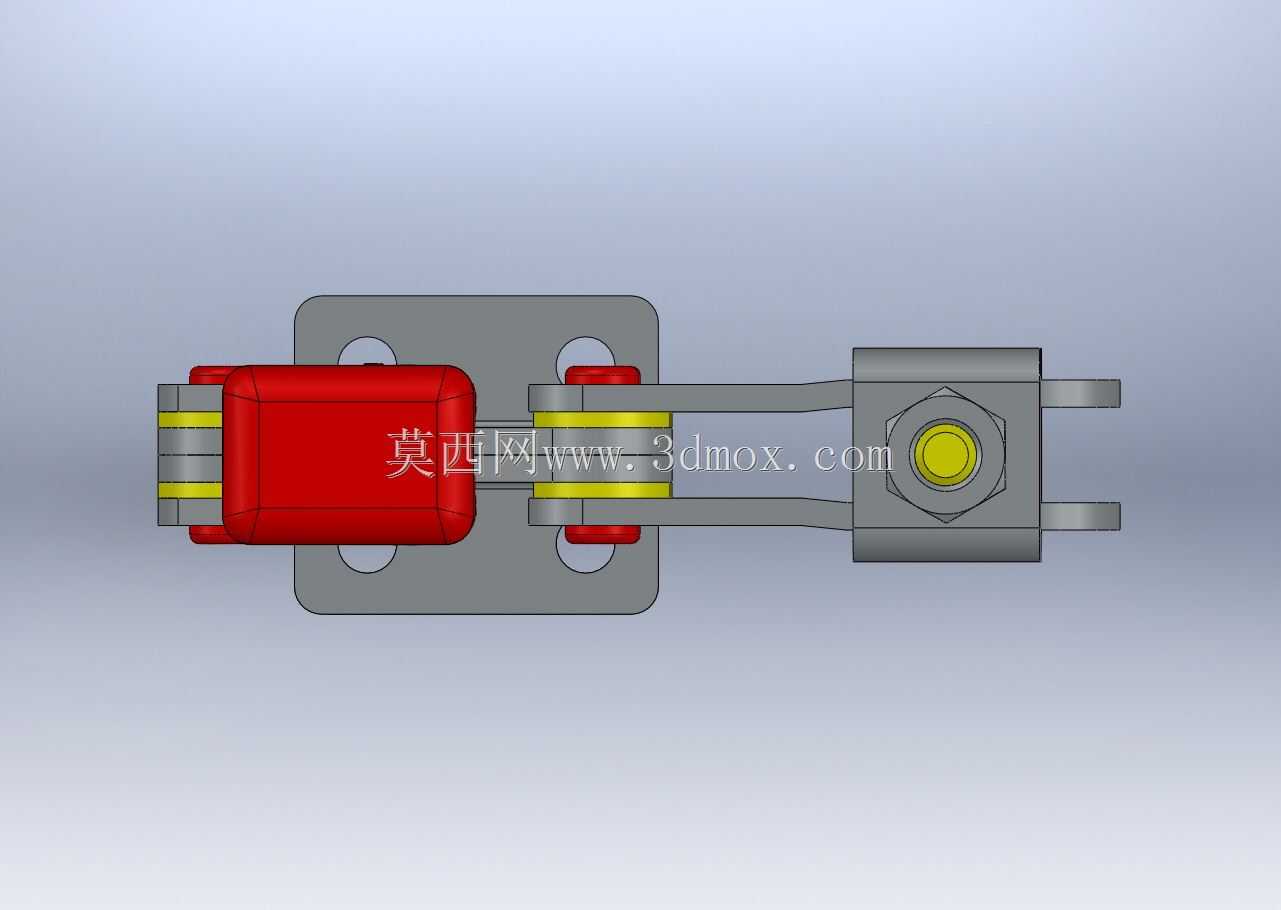

安装底座采用带两个沉头安装孔的平板结构，安装时可以通过螺栓直接固定在工装平台、工作台面或者专用治具基板上，沉孔设计可以让螺栓头完全埋入底座平面，不会突出平面干涉工件放置，底座的安装孔距经过标准化设计，能适配多数通用工装平台的孔位排布，不需要额外加工转接板。手柄部分做了符合人体工学的曲面造型，表面带有防滑纹理，扳动时受力均匀，长时间操作也不容易产生手部疲劳，铰接位置全部配置了销轴连接，销轴端部用卡簧限位，活动关节处预留了合理的配合间隙，扳动过程顺滑无卡滞，同时铰接点都做了淬火硬化处理，长期反复扳动也不会出现铰接孔磨损失效的问题。

在实际选型应用时，需要注意它的压紧行程范围与安装边界，底座的垂直安装面要保证足够的平面度，避免安装后机构出现歪斜影响锁紧效果，压头调整时不要超出螺纹的有效啮合长度，防止螺纹脱扣导致压紧失效，这类夹具通常用于侧向受力较小的垂直压紧场景，不适合作为重载吊装或者承受大冲击力的固定构件使用，在非金属工件、薄壁钣金件、小型机加工件的装夹场景中，它的优势尤为明显，既可以单独作为单点压紧使用，也可以多个组合排布，实现工件多点位的同步快速压紧。
