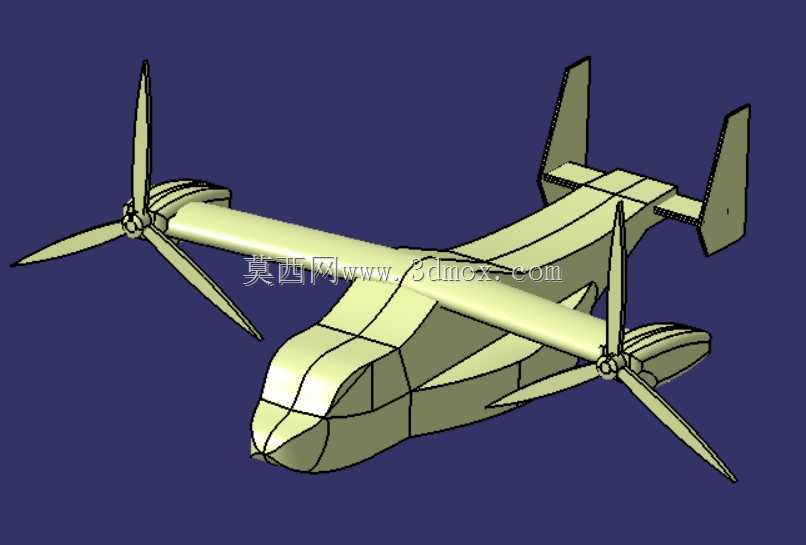

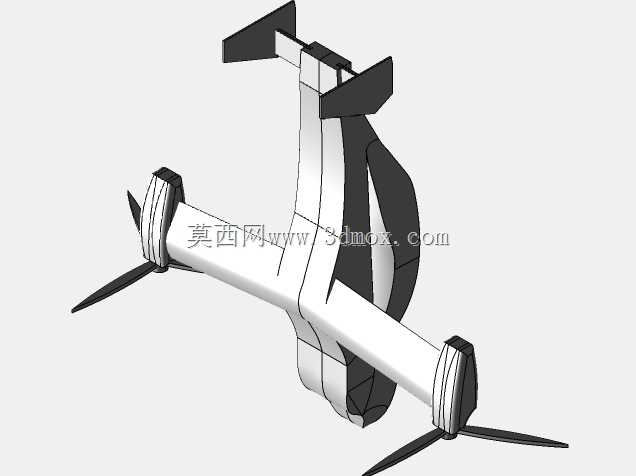

倾转旋翼飞行器Avanger外观结构设计

本次呈现的倾转旋翼飞行器结构设计，兼顾了固定翼飞机的高速巡航特性与直升机的垂直起降能力，可在无跑道的复杂野外场地、舰船甲板完成起降作业，适配前线物资投送、人员快速转运、低空战术支援等多类场景。从结构设计逻辑来看，整体采用上单翼布局，翼尖位置设置可倾转的旋翼动力舱，动力舱可在水平与垂直状态间切换，垂直起降阶段旋翼轴垂直地面，提供整机升力，巡航阶段旋翼轴转至水平方向，提供前飞拉力，此时机翼承担主要升力，大幅降低飞行能耗，提升航程与航速。机身采用流线型曲面设计，机头段做了圆润过渡处理，可降低前飞过程中的空气阻力，机身内部预留了乘员舱、设备舱的安装空间，结构框架沿机身纵向布置主承力梁，横向设置隔框维持机身截面刚度，可承受起降、机动过程中的交变载荷。尾翼采用双垂尾加平尾的常规布局，垂尾布置在尾撑末端，平尾连接两侧尾撑，在旋翼倾转过渡阶段可提供足够的航向与纵向稳定性，避免姿态失控。两侧旋翼采用大直径三叶桨设计，桨叶翼型经过气动优化，悬停阶段可提供足够的升力冗余，巡航阶段可适配高速来流降低桨叶阻力，旋翼与动力舱的连接位置设置了倾转转轴，转轴处的承力结构做了加强处理，可承受旋翼转动带来的振动载荷与倾转过程中的扭矩。设计过程中对整机的安装边界做了明确约束，旋翼转动时的扫掠区域与机身、尾翼保持足够安全间隙，避免桨叶与机体结构发生干涉，动力舱倾转的行程范围内，与机翼、短舱结构无运动干涉，各操纵面的偏转行程也预留了足够的活动空间，不会与周边结构产生碰撞。从实际使用角度出发，该结构设计可适配不同场景的改装需求，机身下部可预留任务挂点，加装侦察设备、投送装置等，起落架采用前三点式布局，主起落架布置在机身下部两侧，前起落架布置在机头下方，可承受垂直起降阶段的冲击载荷，同时在滑跑起降阶段提供稳定的支撑。整体外形尺寸经过比例协调，翼展与机身长度的比例兼顾了悬停效率与巡航升阻比，尾翼的力臂长度足够保证操纵效率，不会出现操纵力矩不足的问题，各曲面的拼接过渡顺滑，可有效降低飞行过程中的气动噪声与阻力，提升飞行稳定性。
