无人机挂载双腔并行取水装置结构设计

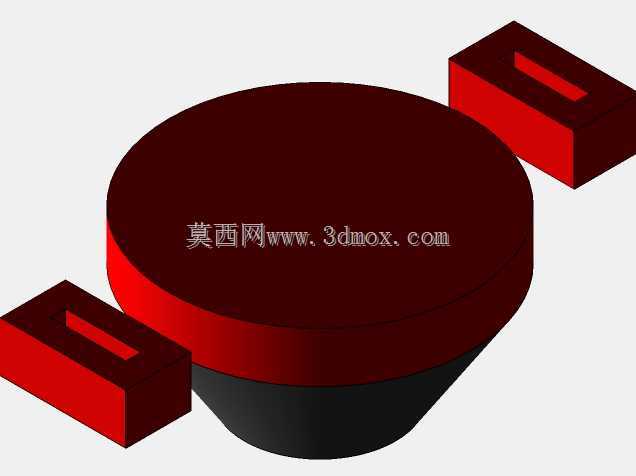

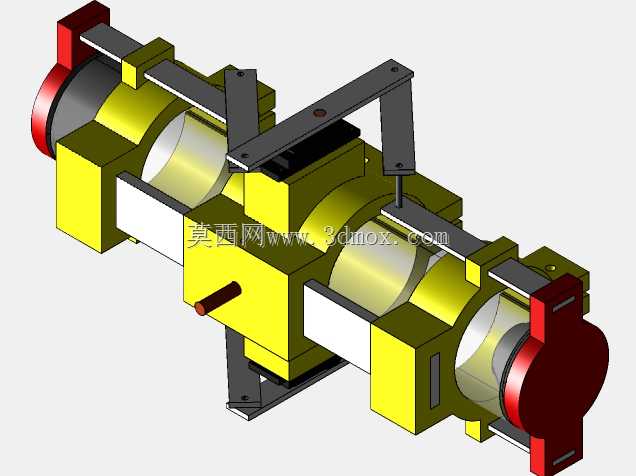

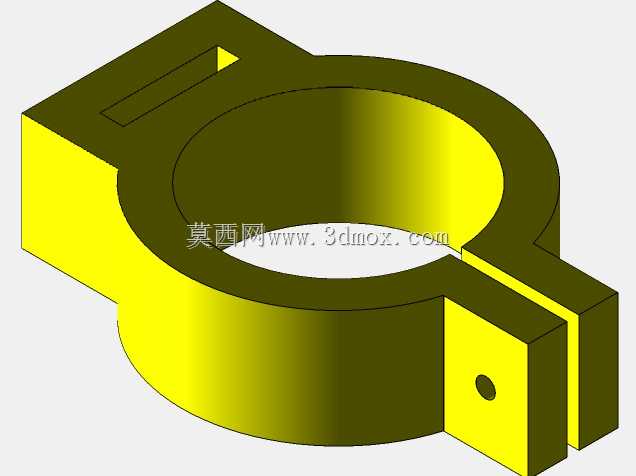

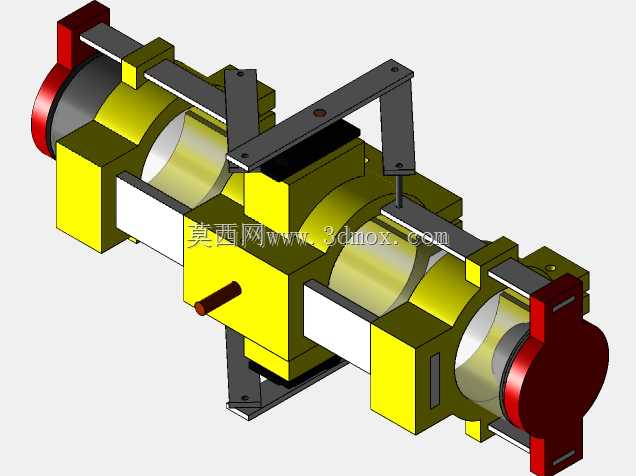

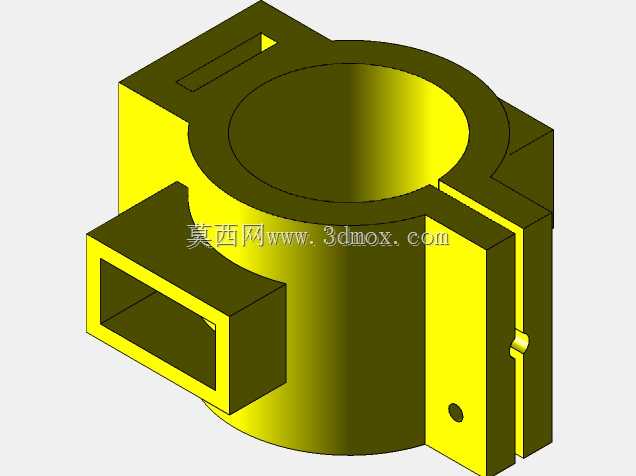

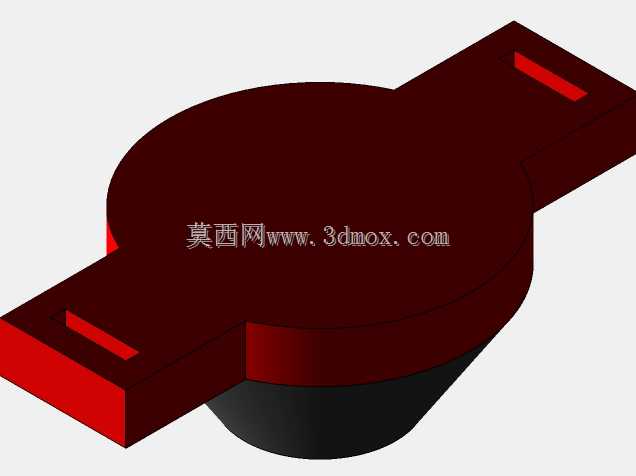

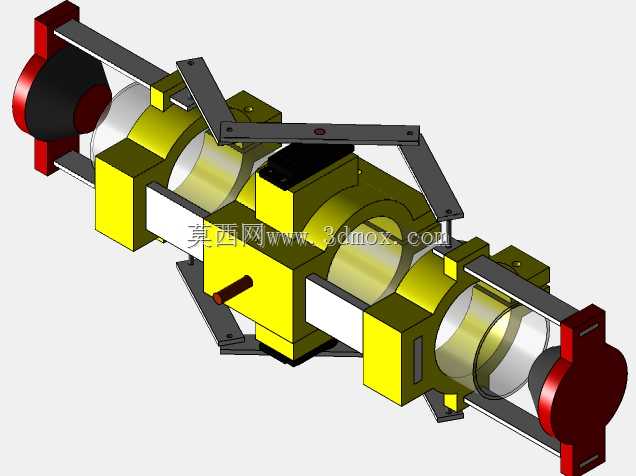

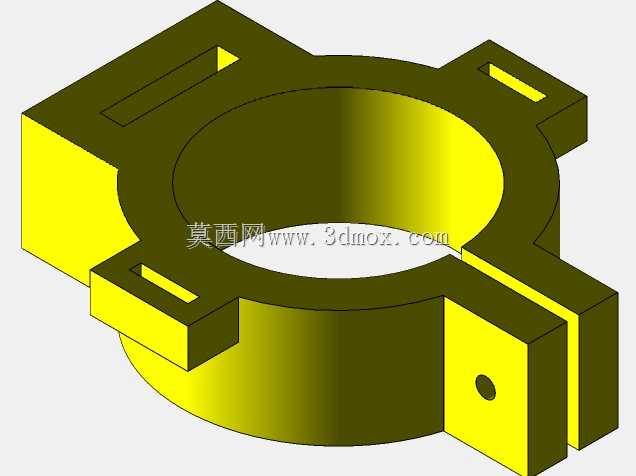

该取水装置专为无人机挂载作业场景设计，主要应用于开阔水域、危险地形水域、人工难以抵达的湿地、湖泊、河道断面的水样采集作业，替代传统人工采样的高风险、低效率模式，适配多旋翼工业无人机的挂载接口，可在悬停状态下完成指定深度的水样采集动作。装置采用双储水腔并行布局，单次飞行可完成两个不同点位或不同深度的水样采集，无需往返起降更换储水容器，大幅提升野外采样作业的航次效率。整体结构采用对称式框架设计，重心沿无人机挂载中轴线分布，避免挂载后出现偏载影响飞行姿态稳定性，框架主体采用轻量化硬质结构，在保证结构刚度的前提下控制整体自重，减少无人机挂载负载消耗，提升有效作业半径。取水端设置有可触发式密封端盖，通过挂载支架上的联动机构实现端盖的开合控制，当装置下放至指定取水深度时，可通过无人机飞控输出的触发信号驱动联动机构，带动两端红色密封端盖同步开启，待水样充满储水腔后再次触发动作关闭端盖，完成水样密封存储，避免提升过程中不同水层水体混入影响采样精度。安装边界方面，装置顶部预留标准挂载连接孔位，可适配主流工业无人机的快拆挂载架，整体横向尺寸控制在无人机旋翼下方安全间距范围内，避免飞行过程中结构与旋翼发生干涉，储水腔采用通透式筒体设计，内壁做光滑处理，减少水样残留，方便作业后清洗避免不同批次水样交叉污染。结构设计上充分考虑野外作业的抗冲击性能，框架边角做加强处理，可承受起降及取水过程中的轻微碰撞，联动机构采用外露式简易连杆结构，避免复杂传动结构在野外环境卡滞，维护难度低，适合长时间户外采样作业使用。储水腔的容积设置匹配常规环境监测的单次采样量需求，双腔独立密封，可实现平行样采集，满足水质监测的采样规范要求，装置整体无复杂电控元件，纯机械联动触发的设计也降低了装置的故障概率，在高湿、多尘的野外水域环境下具备更高的作业可靠性。
