NACA4415低速翼型流体仿真分析模型

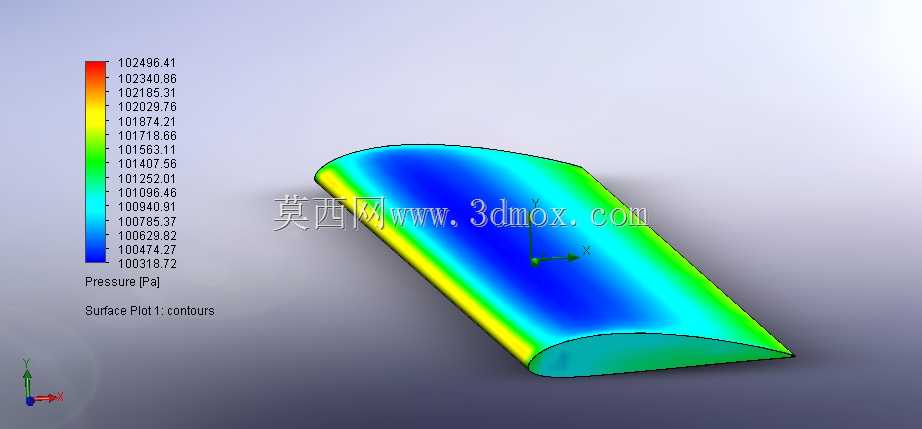

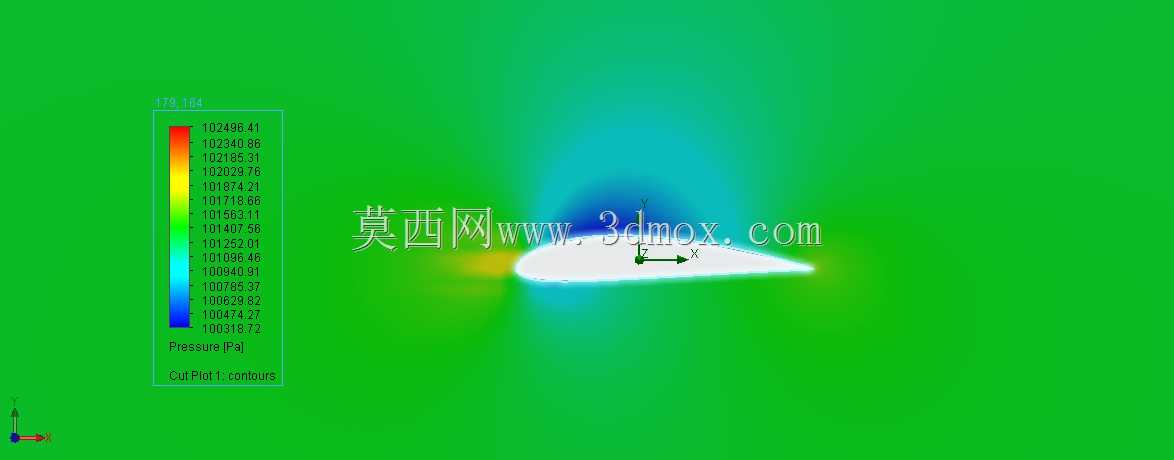

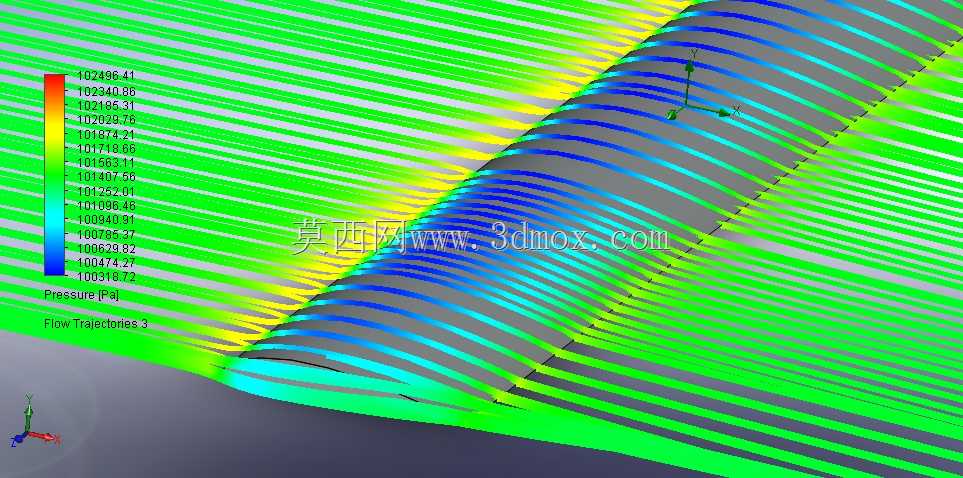

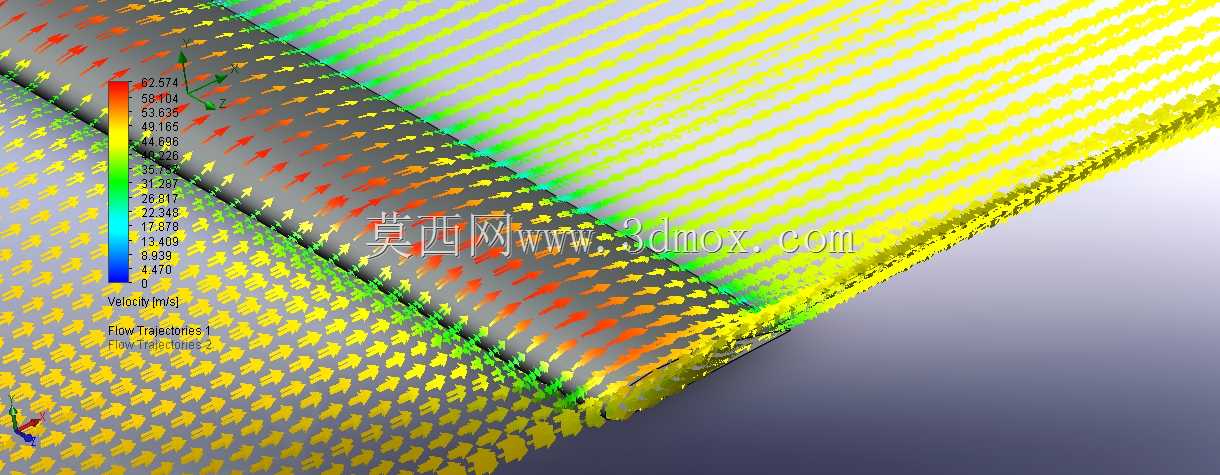

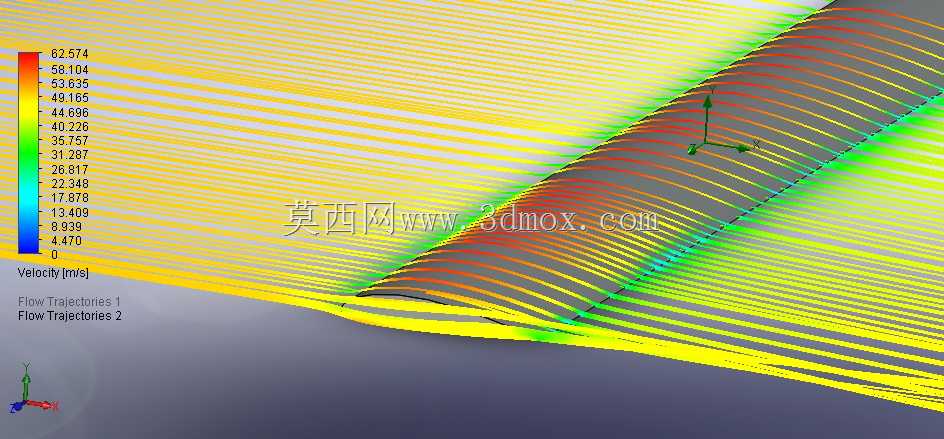

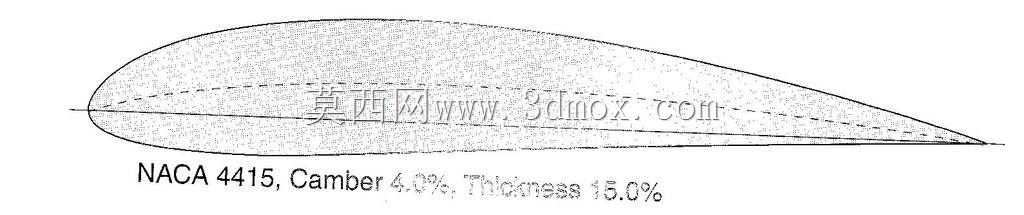

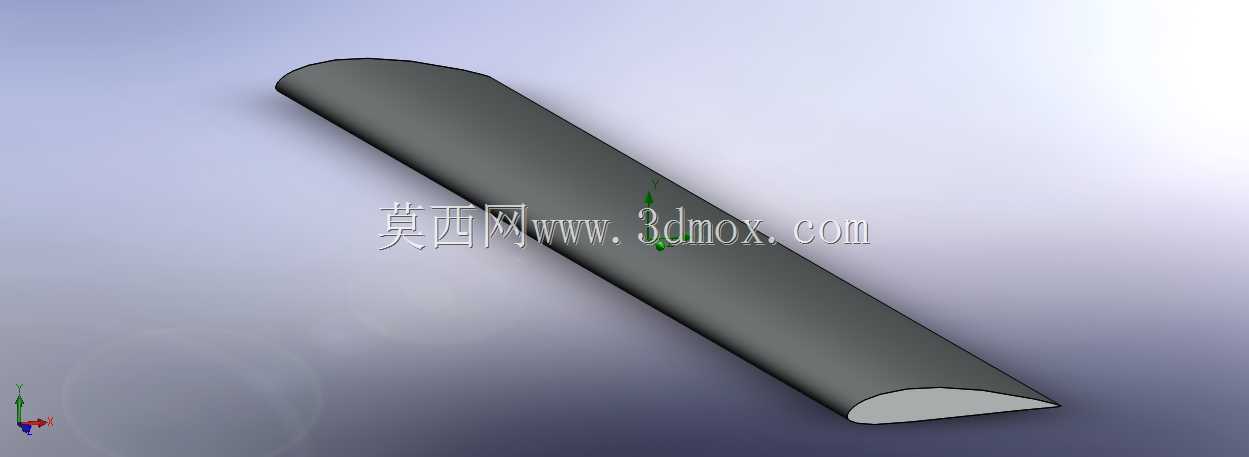

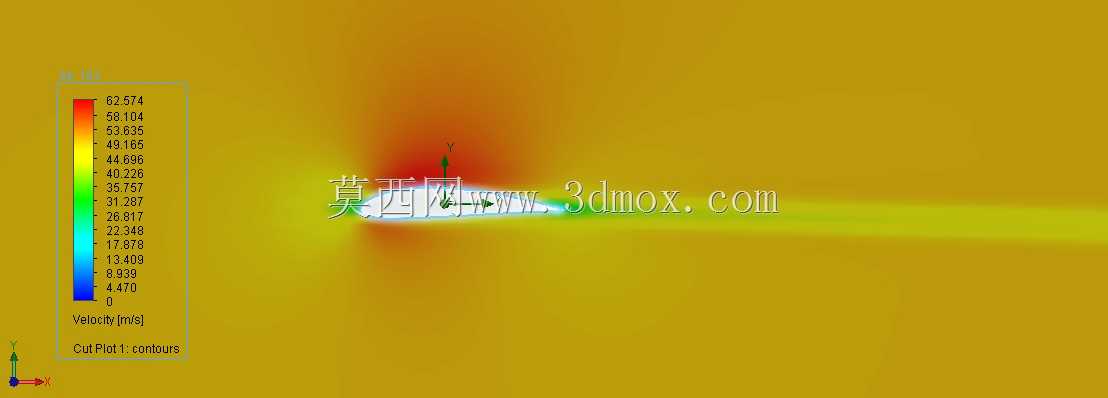

在低速通航飞行器、小型风力发电机组叶片、轴流风机叶轮的气动设计环节，翼型的选型与流场特性验证是决定整机能效的核心步骤，NACA4415作为经典的低速高升力翼型，在低雷诺数工况下具备优异的升阻比特性，能够适配多数亚音速流动场景的使用需求。本次构建的翼型模型严格遵循NACA四位翼型的坐标生成规则，翼型最大相对弯度为4%，最大弯度位置位于弦长方向40%处，最大相对厚度为弦长的15%，建模过程中对翼型前缘的曲率连续性、后缘的收敛精度做了严格控制，避免因型线偏差导致仿真计算出现非物理流动分离。从实际工程应用角度出发，该翼型模型可直接导入流体仿真模块开展外流场计算，图中展示的速度云图即为0度攻角下的流场速度分布结果，能够清晰看到翼型上下表面的速度梯度变化、尾迹区的流动发展状态，可用于验证不同攻角、不同来流速度下的翼型升阻力系数、压力中心位置、失速攻角范围等核心气动参数。在设计思路上，模型保留了翼型的完整型面特征，未做过度简化，既可以单独用于二维翼型的气动特性仿真，也可通过拉伸、扭转操作拓展为三维机翼、叶片的基础翼段，适配不同展弦比的翼面设计需求。安装边界层面，二维翼型模型的弦长可根据实际使用场景做等比例缩放，不会改变翼型的相对气动特性，拓展为三维翼段时，可根据安装需求在翼根位置预留连接接口，匹配机翼与机身、叶片与轮毂的装配公差要求。在小型固定翼无人机设计中，该翼型常被用于机翼主翼段，能够在较低的起飞速度下提供足够升力，缩短起飞滑跑距离；在水平轴风力发电机叶片设计中，该翼型多用于叶片中段区域，平衡叶片的气动载荷与结构强度需求；在工业轴流通风机的叶轮设计中，采用该翼型的叶片能够有效降低气流流动损失，提升风机的运行效率，降低工作噪音。模型的型面精度满足工程级仿真与加工需求，可直接衔接后续的结构强度校核、气动外形优化、样件加工等环节，无需二次修正型线坐标。
