军用喷气式隐身战斗机结构设计方案

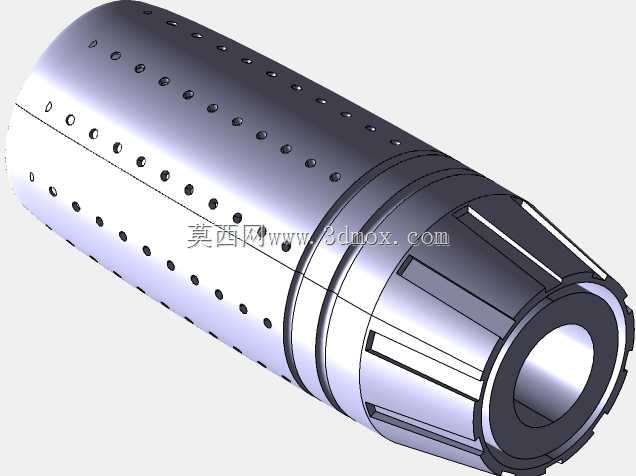

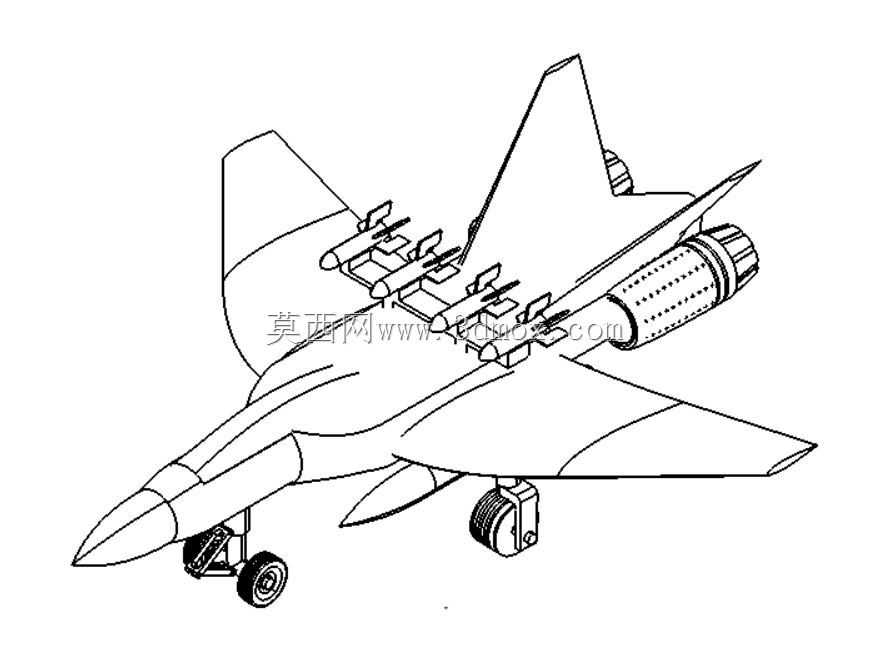

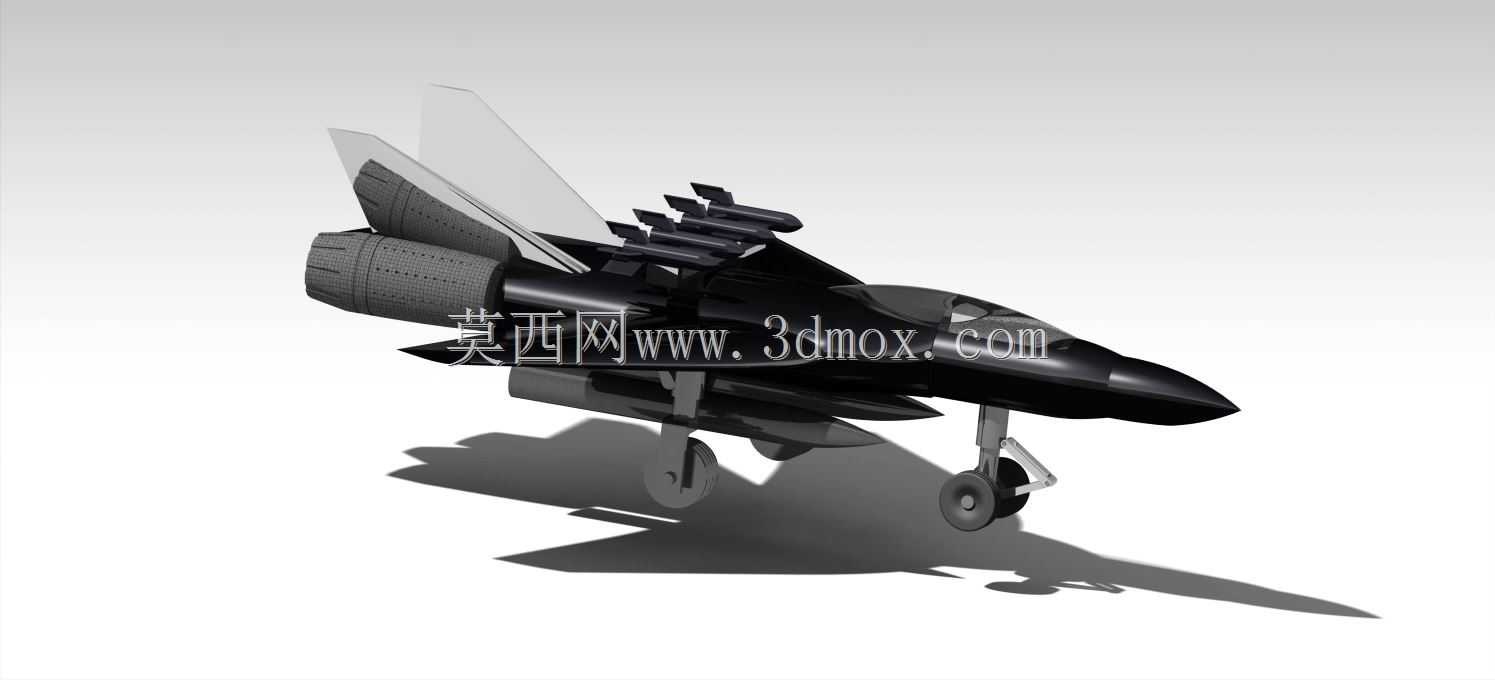

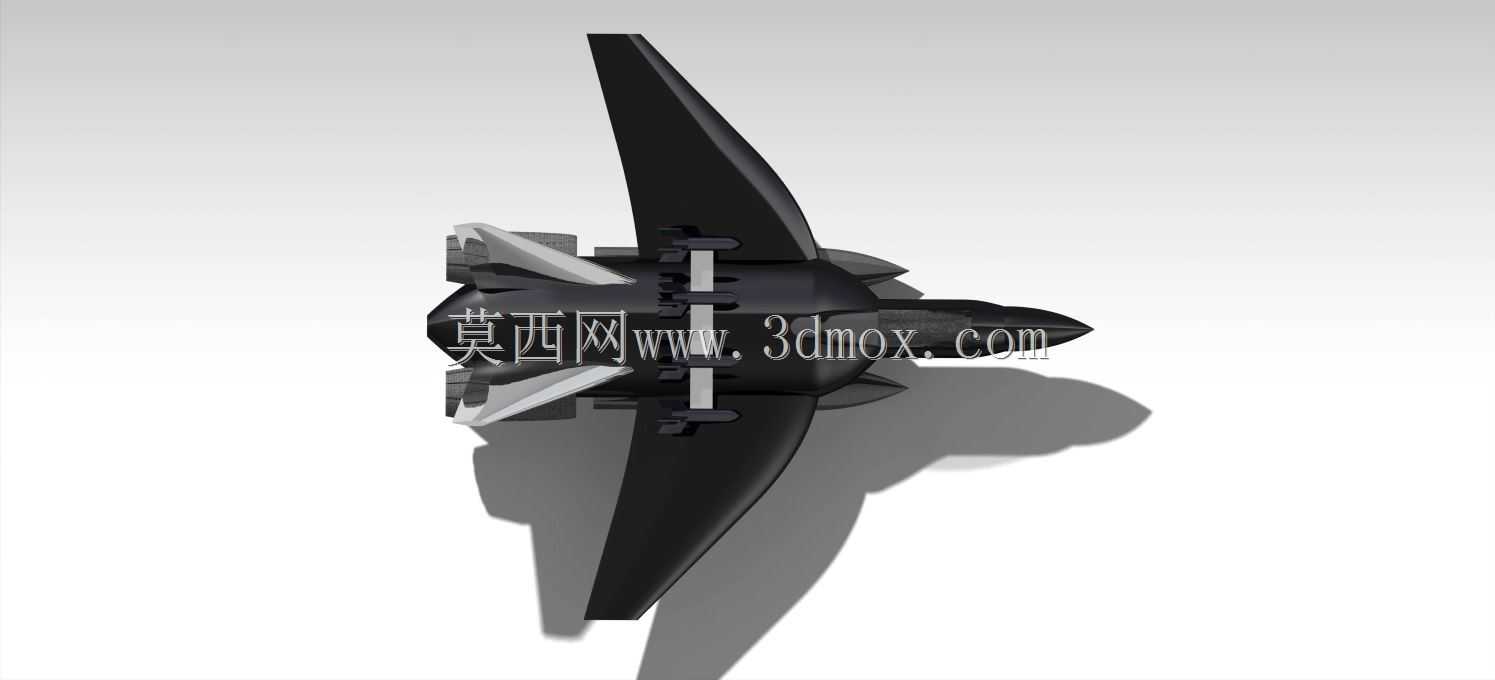

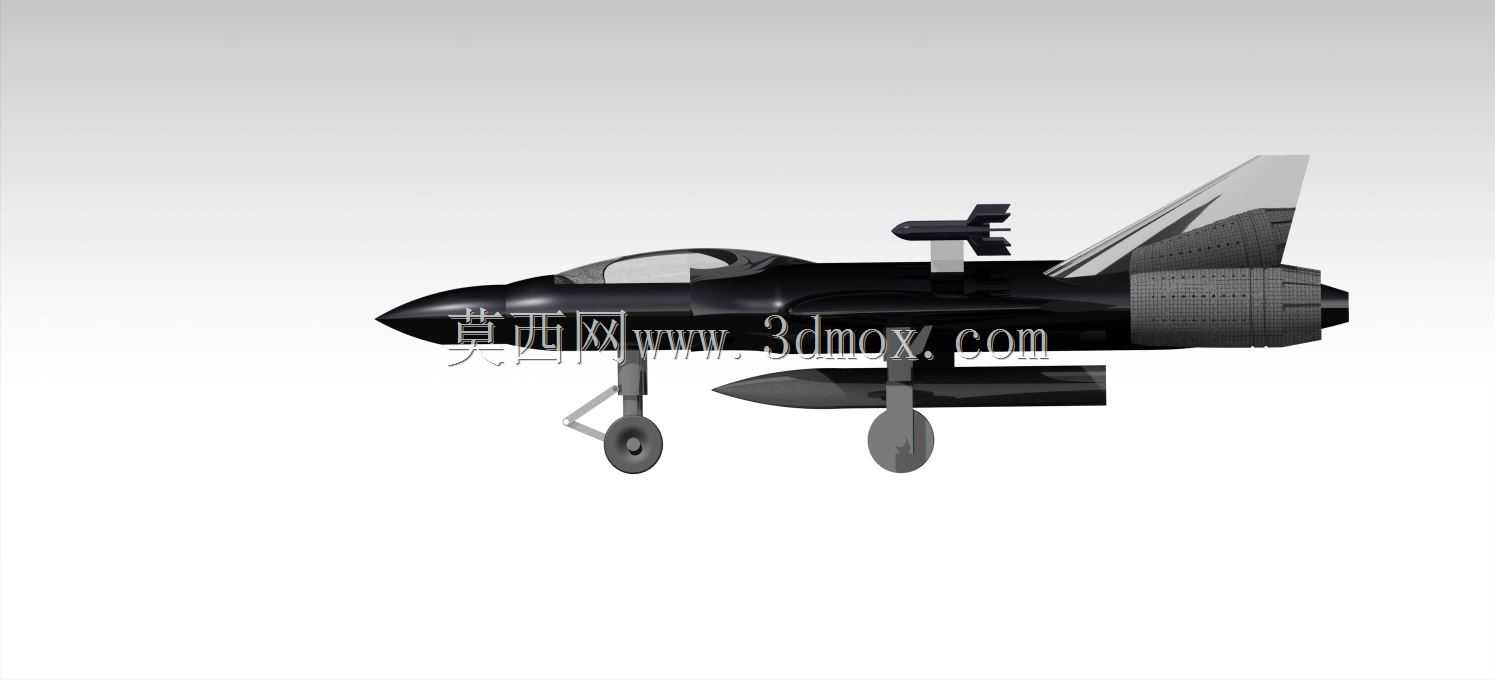

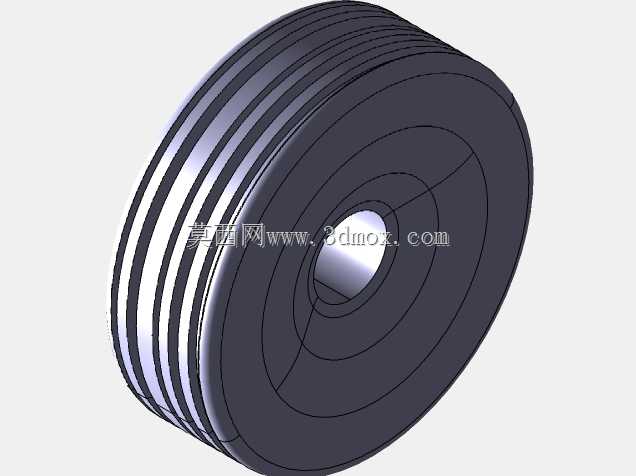

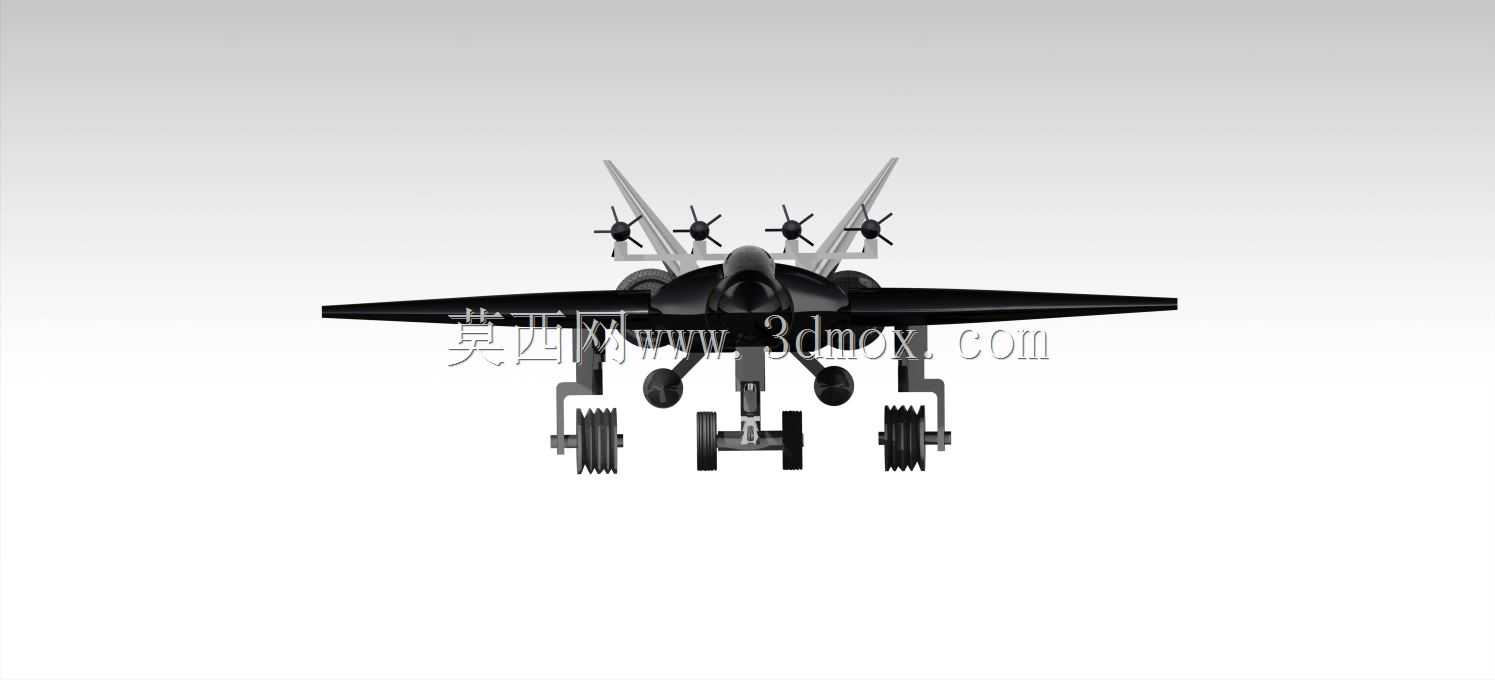

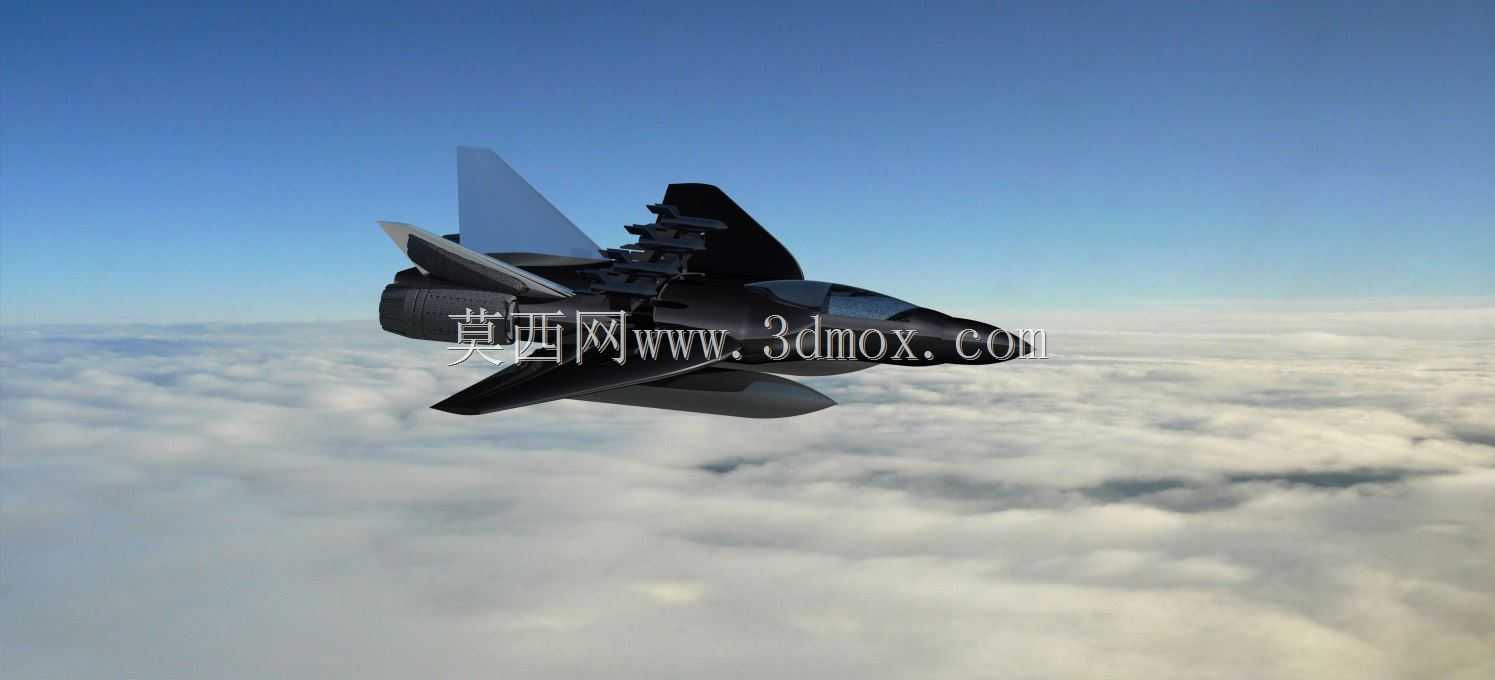

该款战斗机的三维结构设计，核心围绕空中突防、制空作战、对地精确打击的实际任务场景展开，在前期方案推演阶段，设计团队针对不同代次军用战机的气动布局、挂载能力、起降特性做了全维度的参数对标，最终确定了单座双发、翼身融合的整体构型，兼顾高速飞行的减阻需求与低空突防的雷达隐身特性。从结构布局来看，机身采用棱边平行的隐身修形设计，机头截面做菱形切角处理，有效降低正面雷达反射截面积，座舱盖采用整体式圆弧构型，与机身蒙皮平滑过渡，避免结构凸起带来的雷达波散射。进气道布置于机身两侧肋下，采用S型弯道结构设计，可完全遮挡发动机压气机叶片，同时在大迎角飞行状态下能够保证进气道的气流稳定性，避免发动机喘振。起落架采用前三点式布局，前起落架为双轮结构，布置于座舱后下方的机身承力框位置，主起落架为单轮结构，收纳于机翼根部与机身衔接的起落架舱内，起降过程中可承受最大3.5m/s下沉率的冲击载荷，满足前线野战机场的粗糙跑道起降要求。机翼采用中等后掠角切尖三角翼构型，前缘后掠角设置为42度，兼顾超音速飞行的低阻特性与亚音速巡航的升阻比，机翼下设置多组重载挂点，可挂载中距空空导弹、近距格斗弹、对地精确制导炸弹等多型机载武器，挂点与机翼承力梁直接连接，单挂点最大挂载重量可达1.2吨，满足多任务挂载需求。垂尾采用全动式外倾双垂尾布局，外倾角设置为27度，既可以提升大迎角飞行状态下的航向操纵效率，也可以将侧面入射的雷达波反射至非威胁方向，进一步提升全机隐身性能。动力系统采用两台大推力涡扇发动机，尾喷口做锯齿形修形处理，降低尾部红外辐射特征，发动机舱与机身主承力结构采用快卸式连接设计，便于地勤人员快速开展发动机维护与更换作业。整机的外形尺寸控制严格，机长约19.7米，翼展约13.2米，机高约4.8米，可适配多数军用机场的标准机库尺寸，地面停放时机翼与地面的最小净距为1.2米，满足地勤人员挂弹、检修的操作空间要求，机身表面的所有维护口盖均采用锯齿形接缝设计，口盖与蒙皮的阶差控制在0.2mm以内，避免影响整机隐身效果。在结构强度设计上，机身主承力框采用钛合金整体机加工结构，机翼蒙皮采用碳纤维复合材料铺层成型，在保证结构强度满足9G最大机动过载要求的前提下，有效降低整机结构重量，提升战机的推重比与作战半径。
