24V行星齿轮减速电机带264比变速箱结构

　　做机器人底盘、小型执行机构选型的时候，很多工程师都会卡在动力输出匹配的环节——既要低转速大扭矩，又要整体结构紧凑，不能占用过多安装空间，还要兼顾供电电压的通用性，这款24V直流行星齿轮减速电机的结构设计，刚好贴合这类场景的实际需求。从实际应用场景来看，这类减速电机常被用在小型移动机器人的轮组驱动、机械臂关节动力输出、小型自动化输送线的从动辊驱动，还有教育类机器人竞赛的动力单元里，24V的供电等级既符合多数工业小型设备的安全供电规范，也能匹配常规锂电池组的输出电压，不需要额外做升压或者降压的电路转换，能简化整套设备的电气布线设计。

　　从功能特性上看，264:1的减速比是经过多轮匹配调校的，高速直流电机本身的输出转速高但扭矩偏小，直接带负载很容易出现堵转烧损的问题，经过三级行星齿轮组的减速增扭之后，输出轴的转速会降到适合低速大负载场景的区间，同时输出扭矩能放大数百倍，足够驱动10kg级以内的移动机器人负载，或者带动小型机械臂完成抬升、旋转的动作。行星齿轮的传动结构本身有同轴度好、传动效率高、背隙小的优势，相比普通的平行轴减速箱，同减速比下的径向尺寸能缩小近三分之一，轴向长度虽然会因为多级齿轮叠加有所增加，但整体的体积利用率更高，适合安装空间局促的小型设备内部。

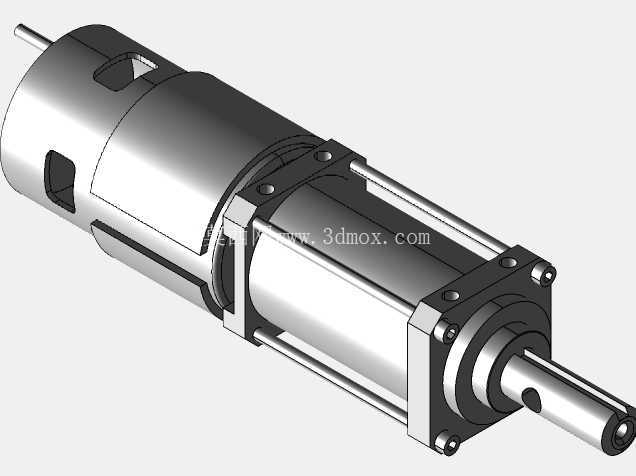

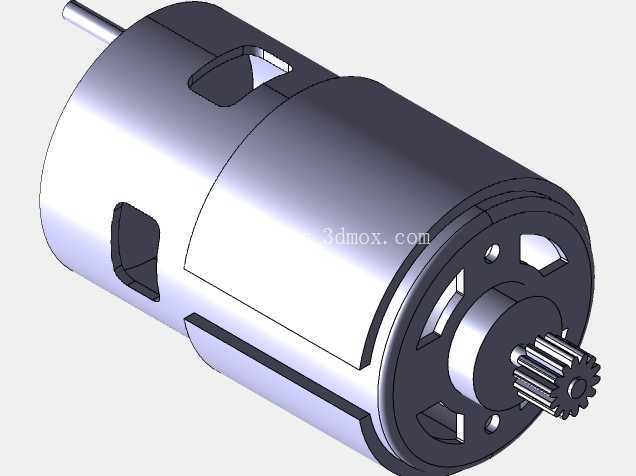

　　设计思路上，这款电机的结构把驱动电机和减速箱做成了一体化的同轴结构，电机的输出轴直接和第一级行星架的太阳轮连接，省去了额外的联轴器连接环节，既减少了传动环节的功率损耗，也避免了联轴器安装不同心带来的振动、噪音问题。外壳采用圆柱型的金属机壳，表面做了发黑防锈处理，机壳上预留的两个安装固定孔，是按照小型减速电机的通用安装孔位设计的，不管是用法兰盘固定在设备立板上，还是用卡箍抱紧固定在型材支架上，都能找到对应的安装基准。输出轴采用单键槽的D型轴设计，和配套的同步轮、行走轮、联轴器连接的时候，不需要额外做防转结构，靠轴面的平面配合就能传递足够的扭矩，不会出现长时间运转后轴和轮相对打滑的问题。

　　从安装边界和尺寸细节来看，电机主体的外径和常规37mm直径的直流减速电机保持一致，减速箱端的外径和电机主体外径做了等直径设计，整根轴的同轴度公差控制在0.02mm以内，安装的时候不需要额外做同轴度校正，只要把机壳的固定孔对准安装支架的孔位锁紧即可。输出轴的伸出长度按照通用轮组安装尺寸设计，既可以直接安装标准的机器人行走轮，也可以搭配柔性联轴器连接外部的负载轴，不会出现轴伸过长导致的悬臂弯矩过大问题，也不会因为轴伸过短没法安装连接部件。机壳尾部的出线位置做了防弯折的护套设计，设备走线的时候不会因为反复弯折导致线芯断裂，适合机器人这类需要经常移动、存在线缆反复弯折的使用场景。

　　在结构细节处理上，行星齿轮的材质选用的是耐磨金属材质，齿面做了硬化处理，长时间带负载运转的时候齿面磨损量很小，能保证长期使用下传动精度不会出现明显下降，减速箱内部的润滑脂预留空间做了密封设计，端盖和机壳的配合面加了密封胶圈，既可以防止内部润滑脂渗漏，也能阻挡外部的粉尘、碎屑进入齿轮啮合区域，适合车间、户外竞赛这类存在少量粉尘的使用环境。电机端盖的散热槽顺着机壳轴向布置，电机持续运转产生的热量可以顺着金属机壳快速散出，不会因为长时间堵转或者重载运转导致内部绕组温度过高，能提升连续工作的时长。
