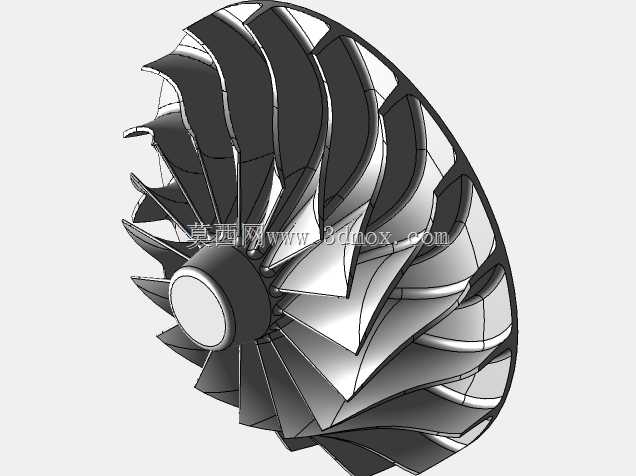

经逆向工程重构的径流式涡轮叶轮结构

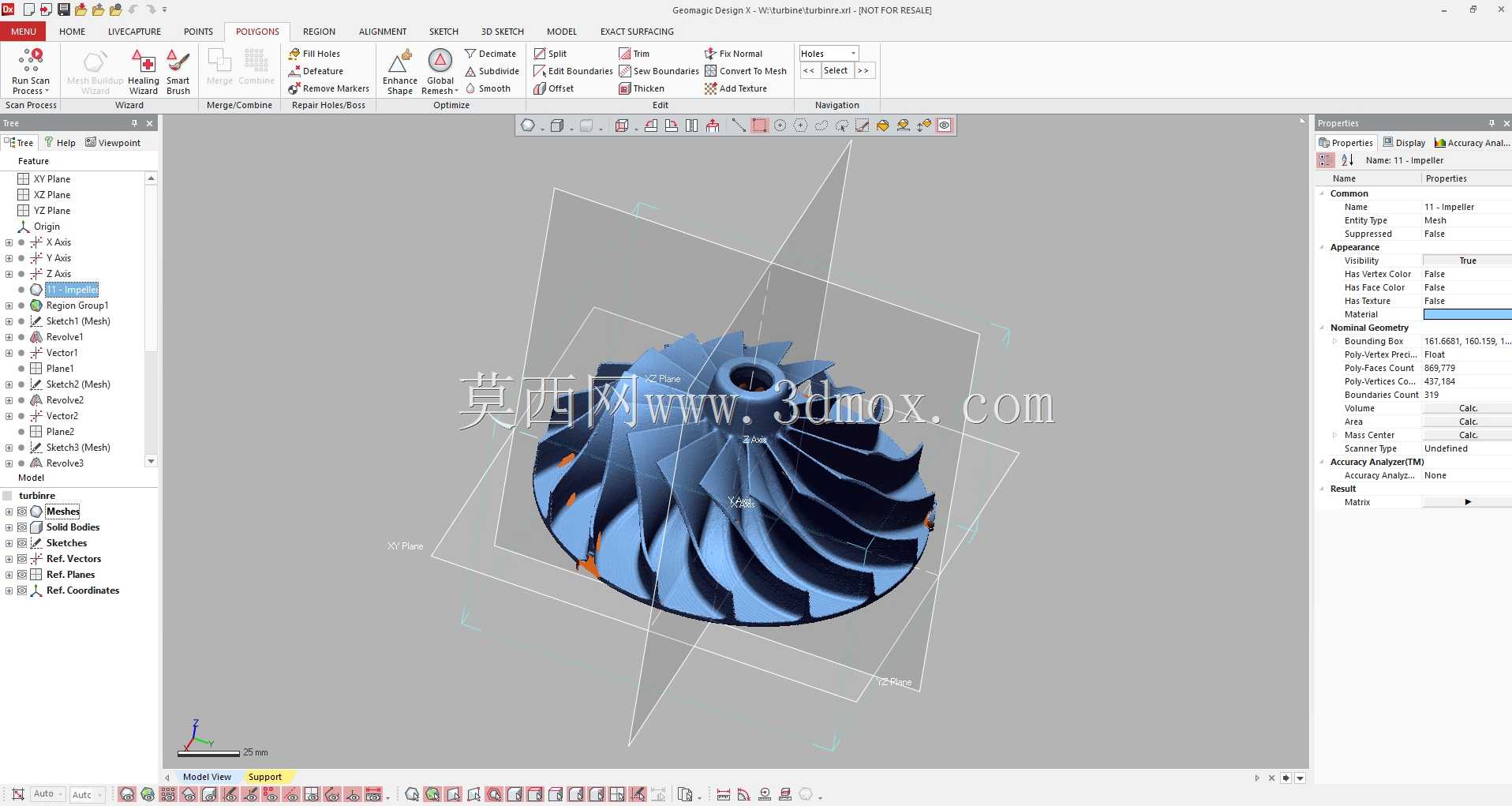

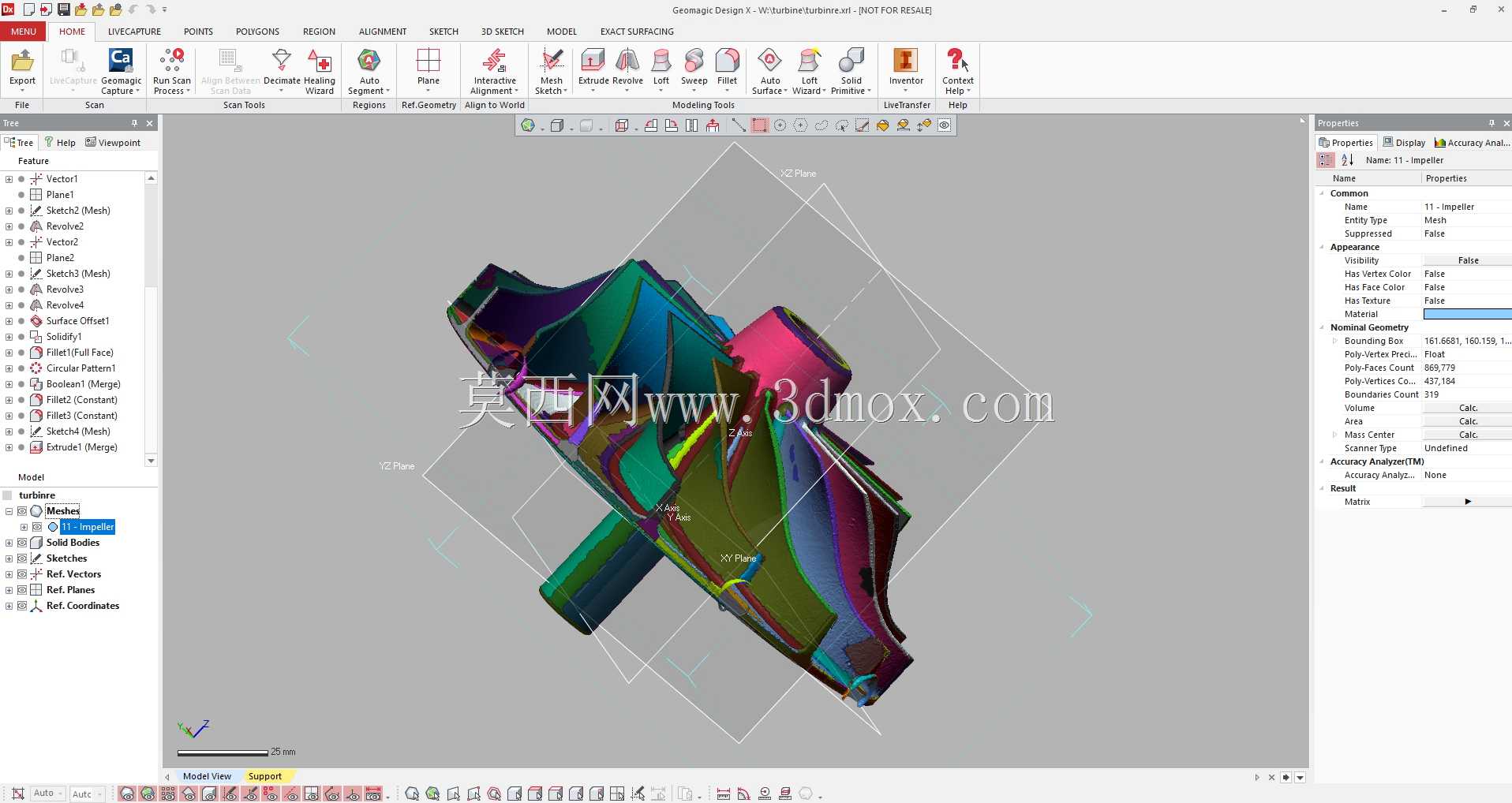

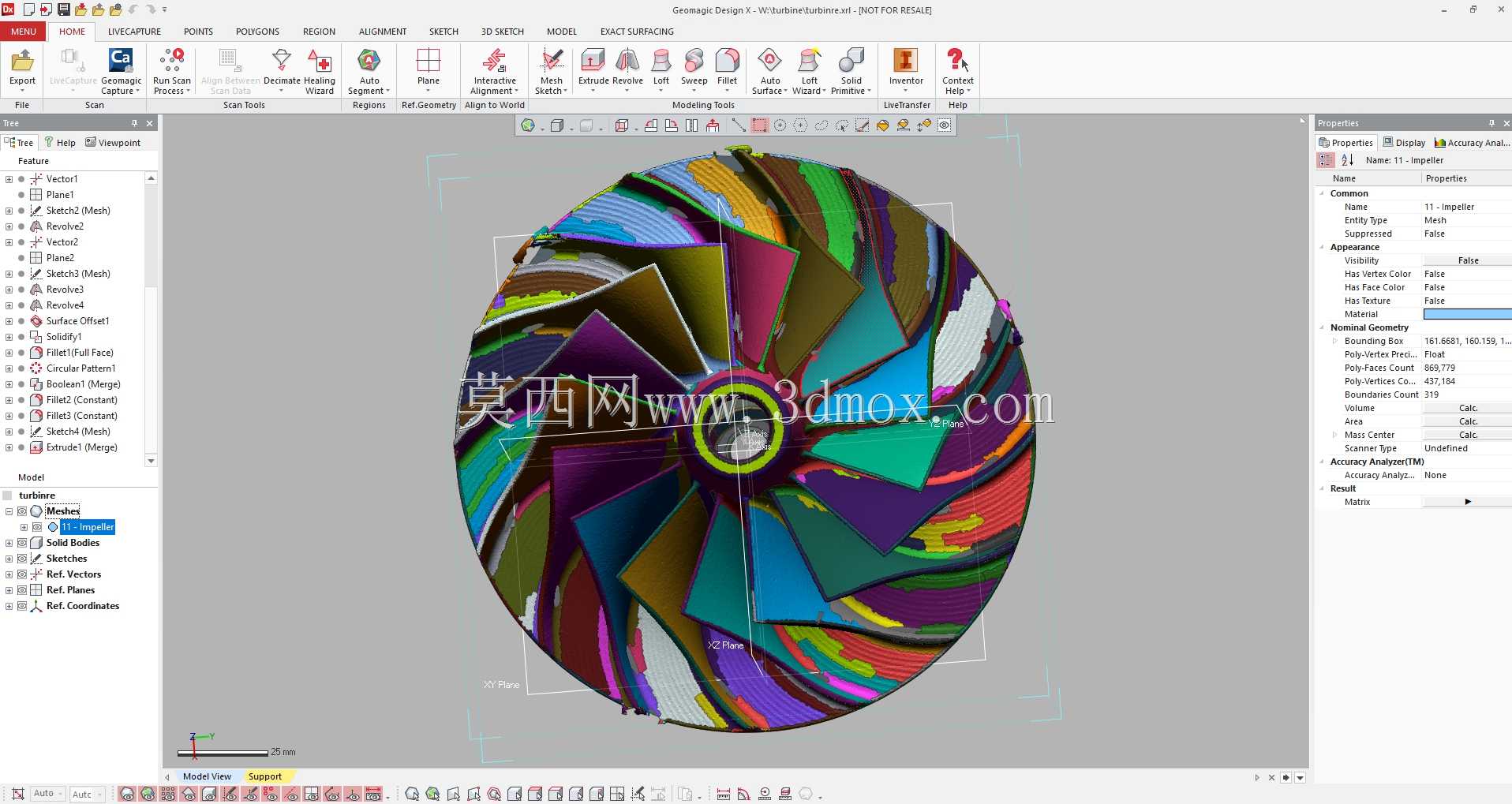

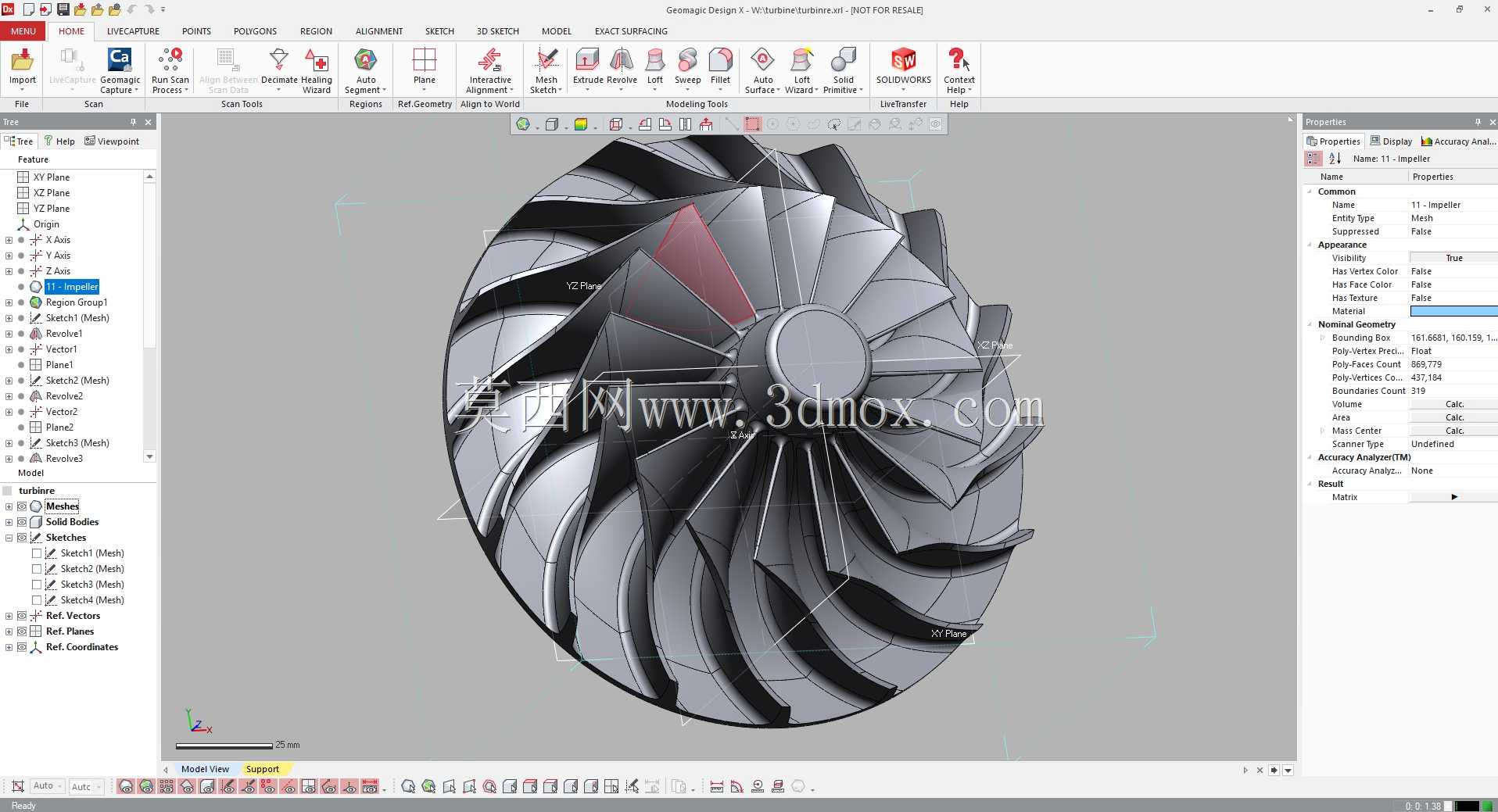

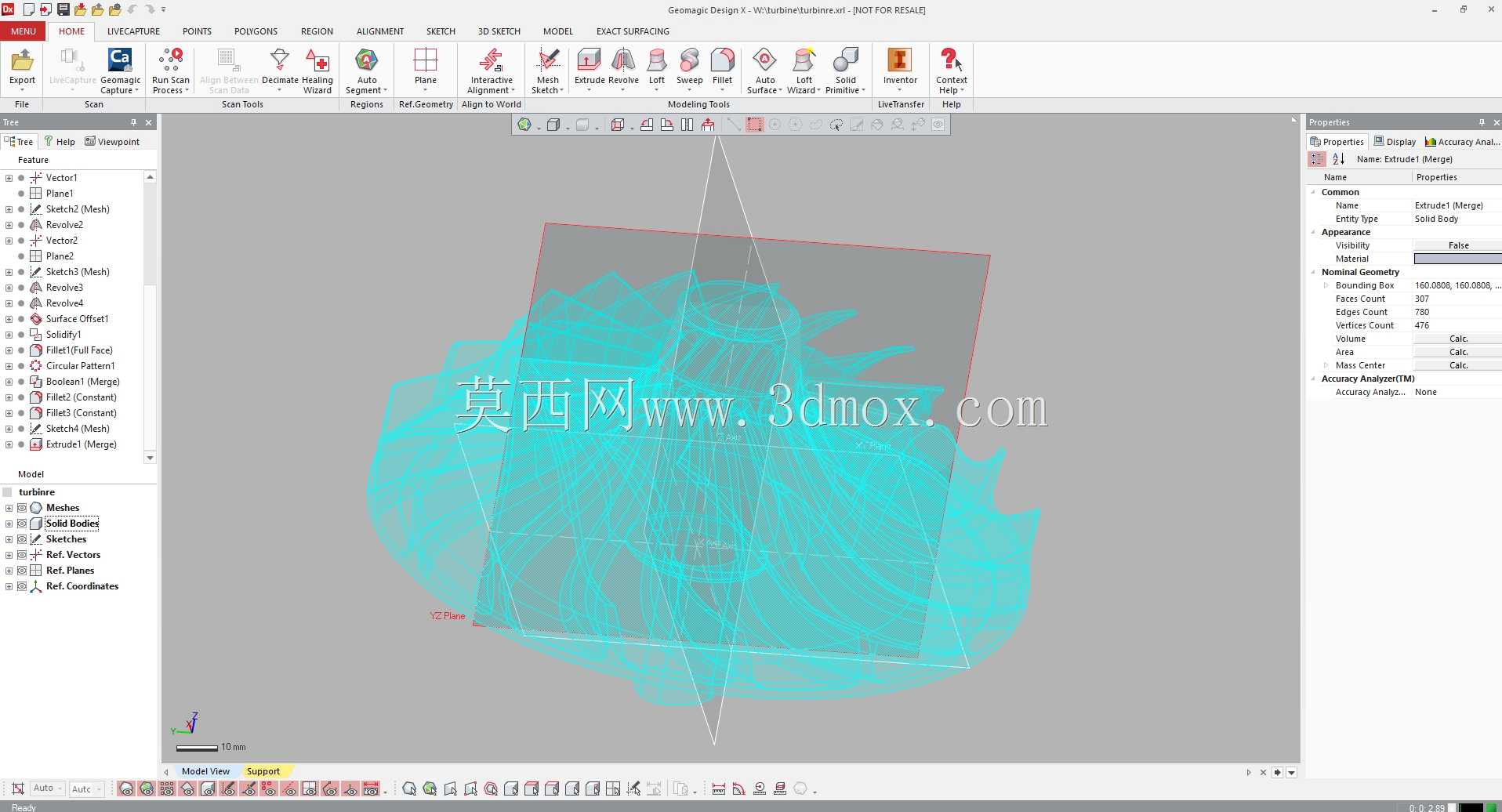

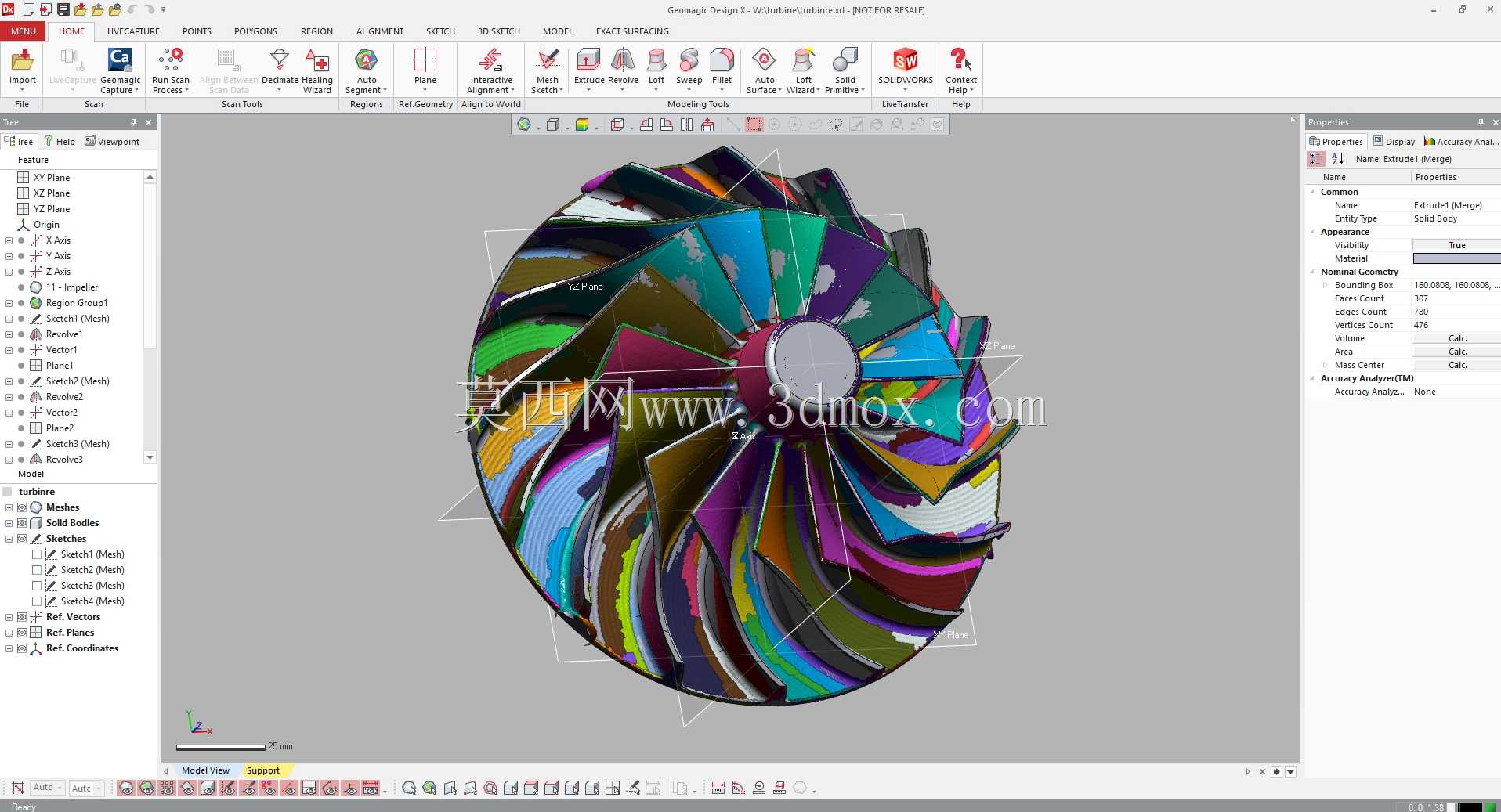

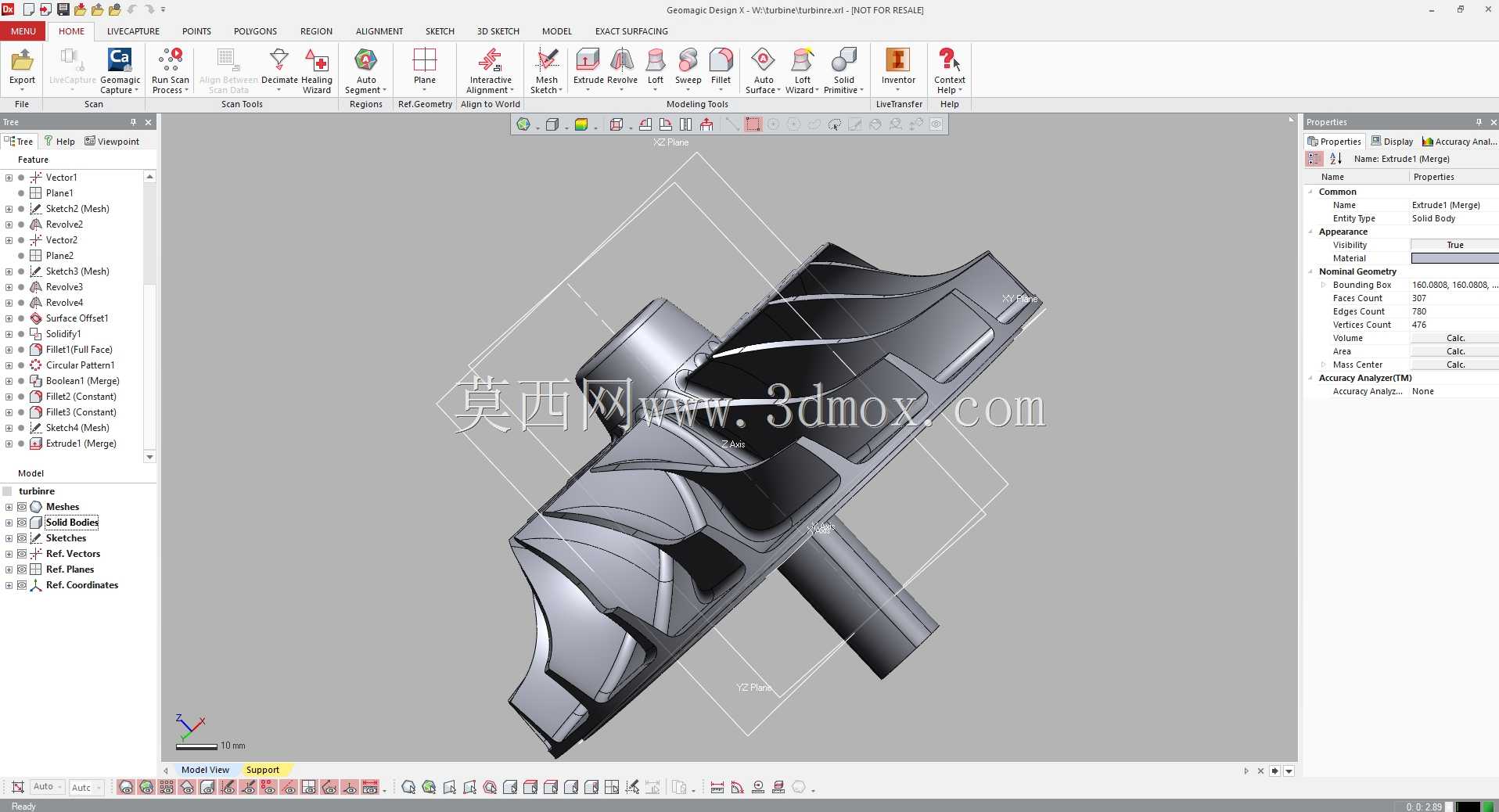

这款涡轮叶轮的三维结构依托实物三维扫描数据完成逆向重构，完整还原了实物的叶片型线、轮毂曲面与安装配合特征，可直接用于动力系统性能仿真、零部件测绘复刻、维修替换件的设计开发工作。从实际应用场景来看，这类径流式涡轮叶轮广泛匹配小排量内燃机涡轮增压器、微型燃气轮机、车用辅助动力单元，也可作为小型膨胀机的核心做功部件，在车用动力、分布式供能、工业辅助动力领域都有成熟的应用场景。

叶轮的核心功能是将高温高压工质的内能与压力能转化为旋转轴的机械能输出，因此叶片的气动型线直接决定了能量转换效率。重构过程中完整保留了原始叶片的前缘后掠角度、叶身扭转规律与尾缘厚度分布，没有对气动曲面做过度简化，能够支撑流场仿真、模态分析等工程计算需求，避免因模型失真导致的仿真结果偏差。轮毂部分的曲面过渡完全贴合实物的铸造圆角特征，既还原了实际零件的应力分布状态，也兼顾了后续加工制造的工艺可行性，不会出现建模过程中常见的尖锐棱角、曲面断层等不符合实际生产的结构问题。

从安装边界来看，叶轮中心的定位轴孔尺寸、端面配合公差带、轮毂外侧的轮缘轮廓都严格匹配扫描获取的实物数据，安装时可直接与配套的密封环、锁紧螺母、轴承座组件完成配合，不需要额外做结构适配。叶片与轮毂的连接位置保留了原始的圆角过渡特征，能够准确还原零件实际的应力集中位置，可直接用于结构强度校核、疲劳寿命计算等工程分析场景。

不同于正向设计中从气动计算出发逐步迭代的建模逻辑，逆向重构的核心是在保证曲面光顺性的前提下，最大化还原实物的实际结构特征，既不能为了建模方便随意修改叶片型线，也不能完全照搬扫描点云的噪点导致曲面质量不合格。这款模型在重构过程中对每一片叶片的曲面都做了连续性检查，保证相邻曲面之间达到G2连续，既满足仿真计算对模型质量的要求，也可直接用于后续的数控加工编程、3D打印成型等生产环节。在实际维修场景中，针对已停产的老旧型号涡轮部件，这类逆向重构的模型可以快速完成替换件的开发，不需要重新开展全套气动设计，大幅缩短维修配件的交付周期，降低小批量定制配件的开发成本。
