可调式重型支撑脚杯三维结构设计

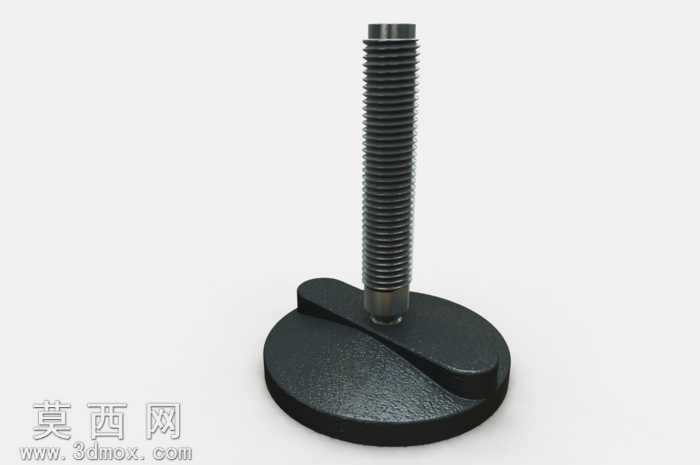

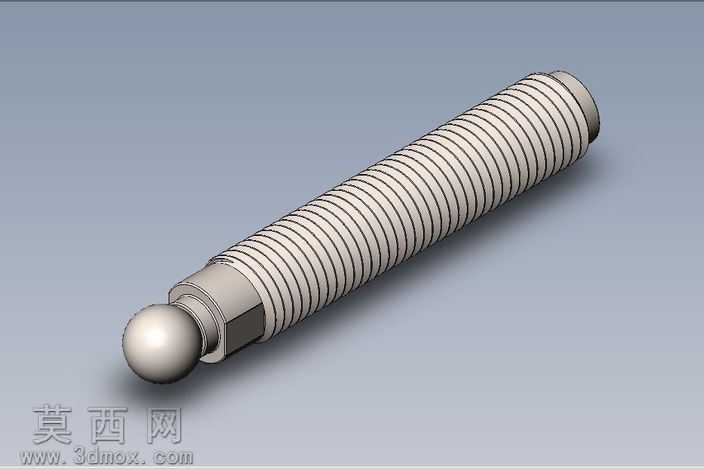

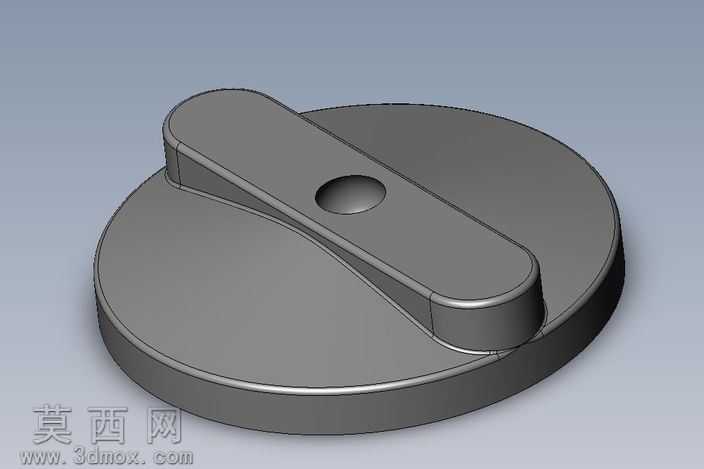

本模型采用SolidWorks2012版本完成全参数化建模，整体结构分为底部支撑盘、中部调节螺杆、侧边扳动凸台三个核心功能部分，建模过程中严格遵循机械加工工艺规范，对所有棱边做了符合实际生产的倒角处理，螺纹部分采用真实螺旋扫描特征生成，而非装饰螺纹线模拟，完整还原了梯形调节螺纹的牙型参数与螺距细节，确保模型可直接导出工程图用于生产加工。材质渲染阶段，为底部支撑盘与扳动凸台赋予了黑色哑光增强尼龙材质，通过调整材质的粗糙度、凹凸贴图参数，还原了玻纤增强尼龙注塑成型后的细微磨砂质感，表面添加了极淡的脱模纹理与使用磨损痕迹，提升渲染真实感；调节螺杆部分赋予了发黑处理的45号钢材质，还原了金属表面氧化处理后的暗哑金属光泽，螺纹牙底添加了细微的加工刀痕纹理，区分金属与非金属部件的视觉差异。结构设计上，底部支撑盘采用大直径圆盘构型，增大与地面的接触面积，降低单位面积压强，适配车间环氧地坪、水泥地面等多种安装场景，支撑盘底部预留了防滑橡胶垫的安装卡槽，可加装防滑垫进一步提升设备运行稳定性；侧边一体成型的扳动凸台为扳手提供施力点位，无需额外工具即可手动完成高度粗调，配合螺杆的螺纹传动实现毫米级精度的高度微调，满足生产设备安装时的水平度调节需求；螺杆顶端采用标准外螺纹设计，可直接与设备底部的内螺纹安装孔配合，无需额外转接件，安装便捷。设计过程中充分考虑了部件的受力特性，对支撑盘与螺杆连接的根部做了圆弧过渡加强处理，避免应力集中导致的部件断裂，整体承重载荷按照单支2吨的工业场景需求设计，所有配合尺寸均遵循通用五金配件的行业标准，具备良好的互换性，可直接用于自动化生产线、工业机床、输送设备等各类工业设备的支撑调平场景，模型装配关系完整，无多余特征与冗余几何体，可直接用于装配验证、运动干涉检查以及渲染出图工作。
