金属折叠式物料周转承载架结构设计

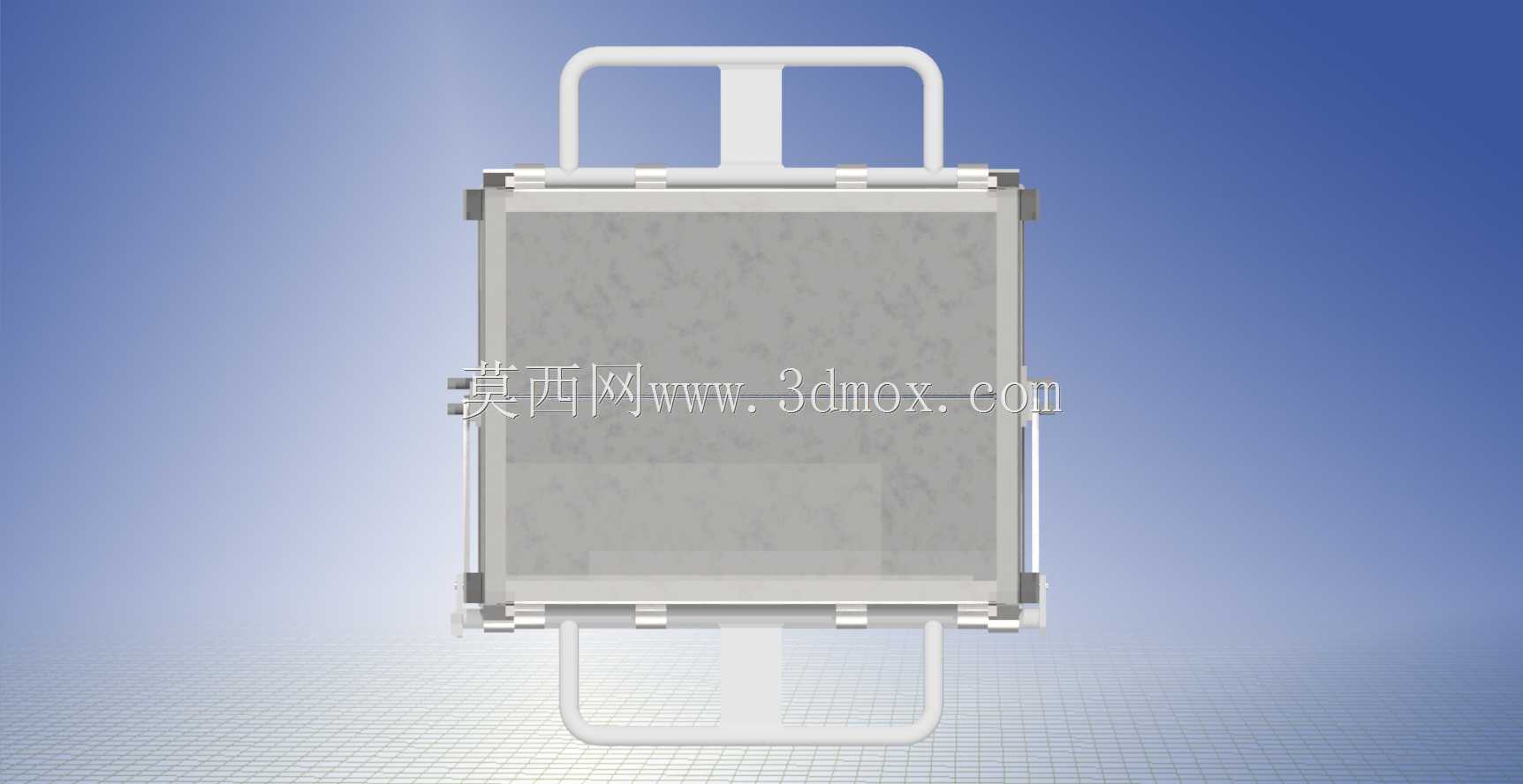

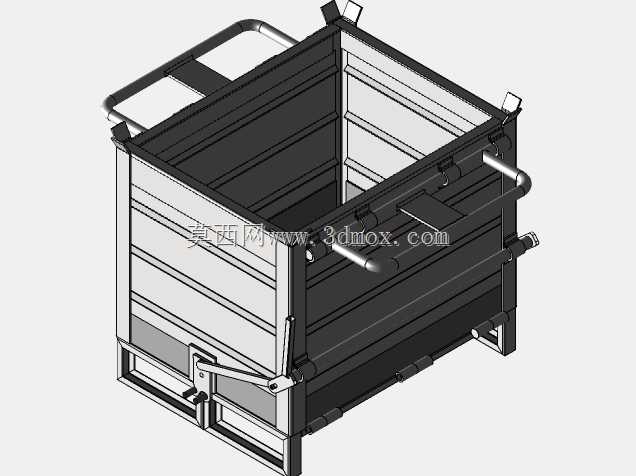

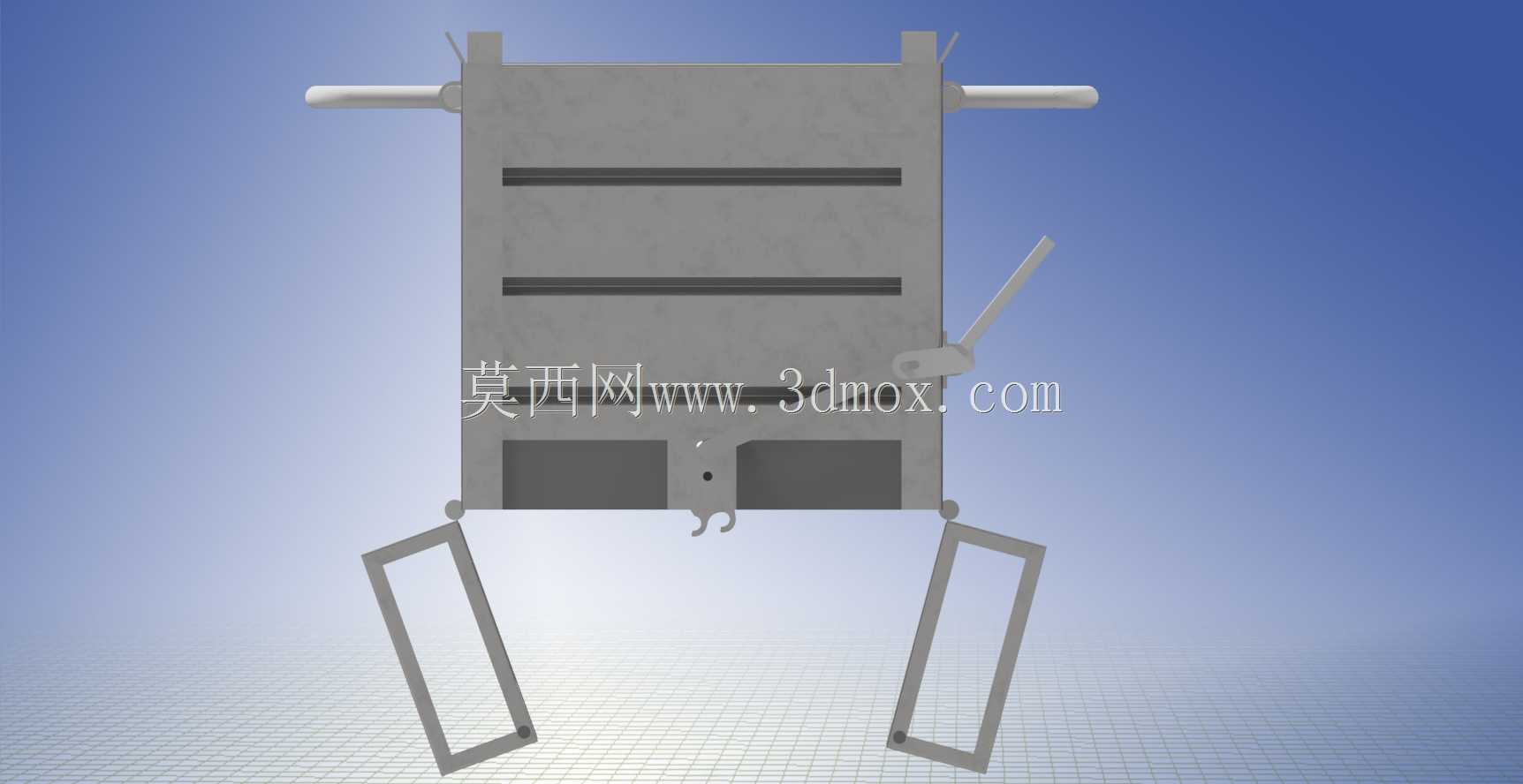

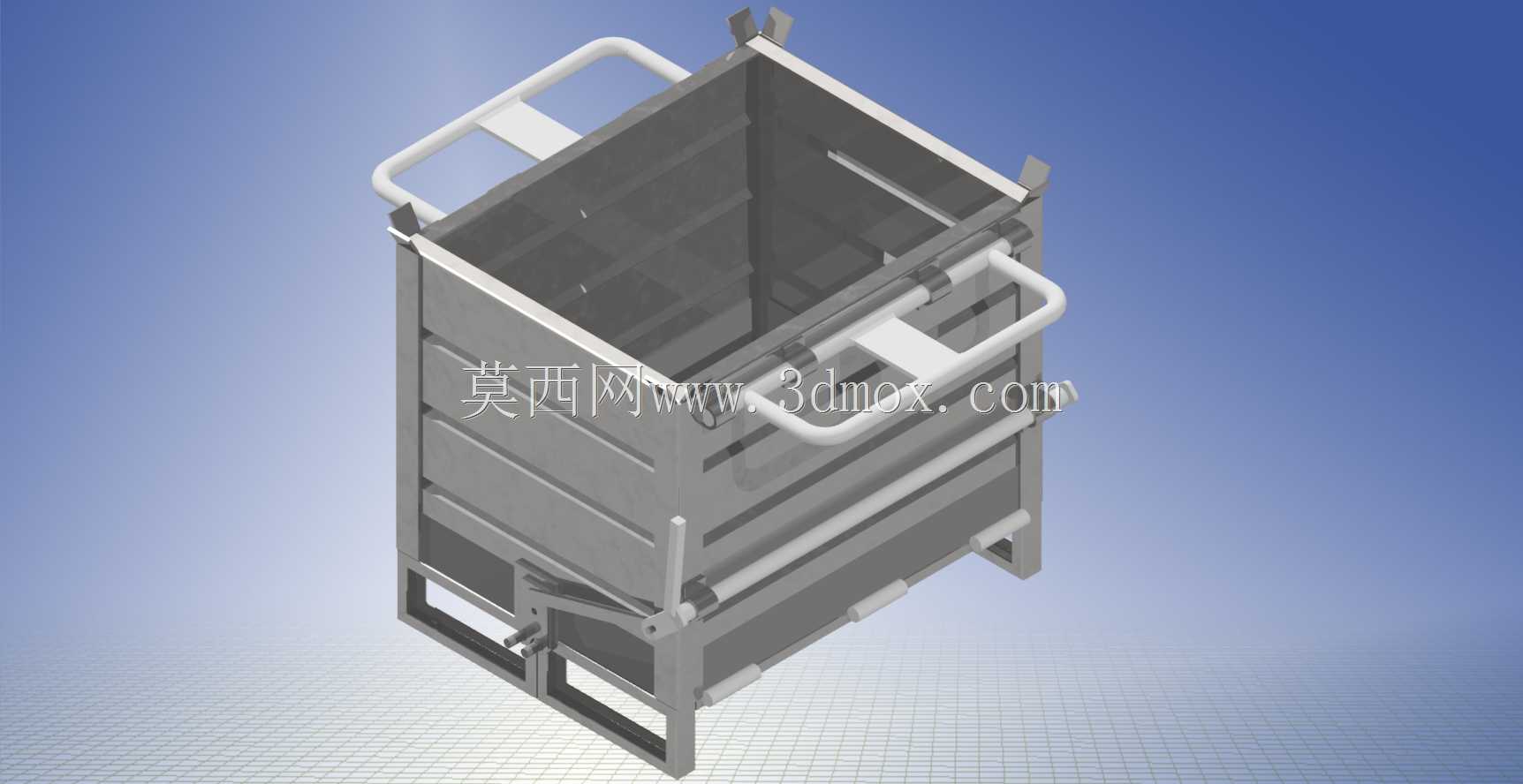

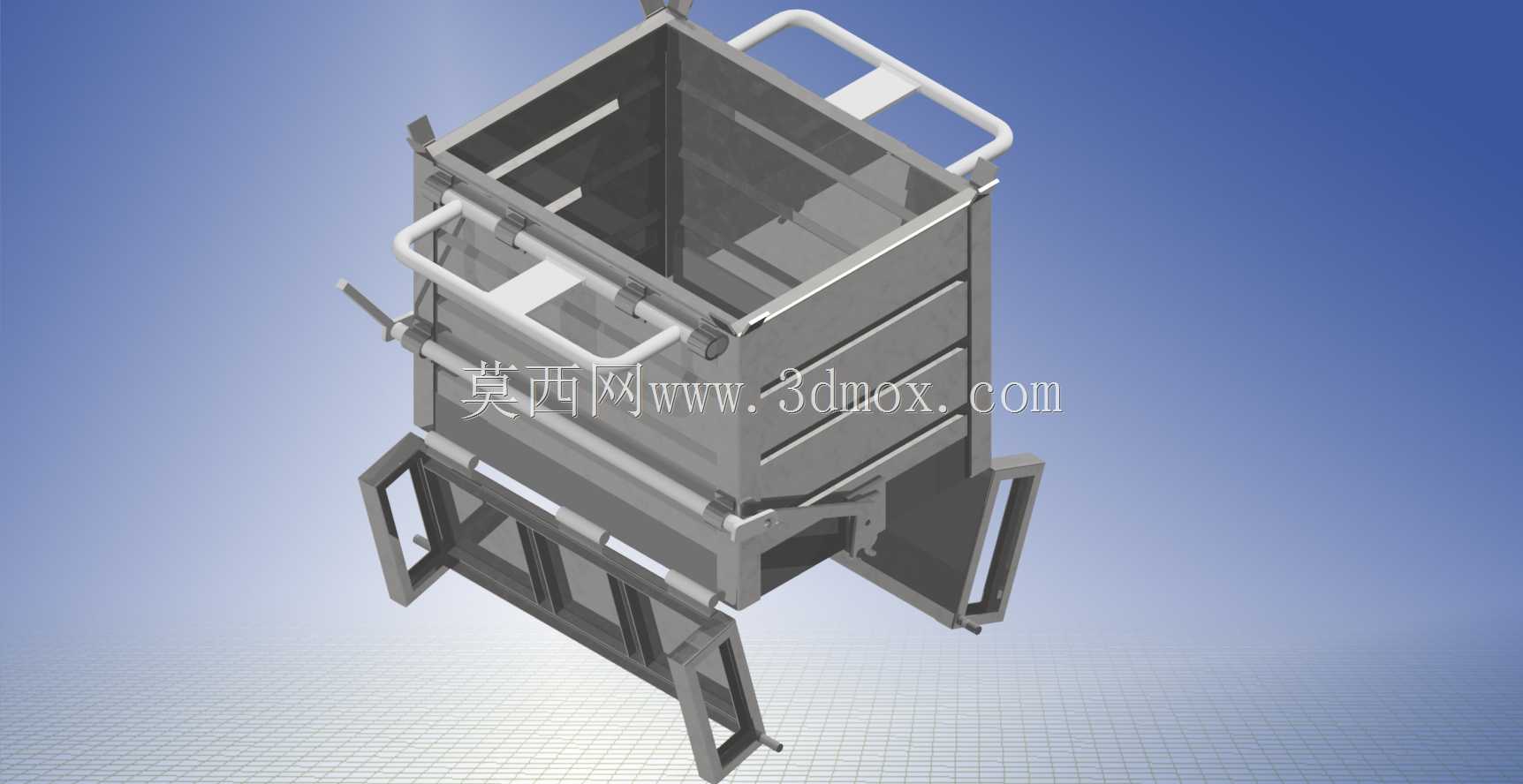

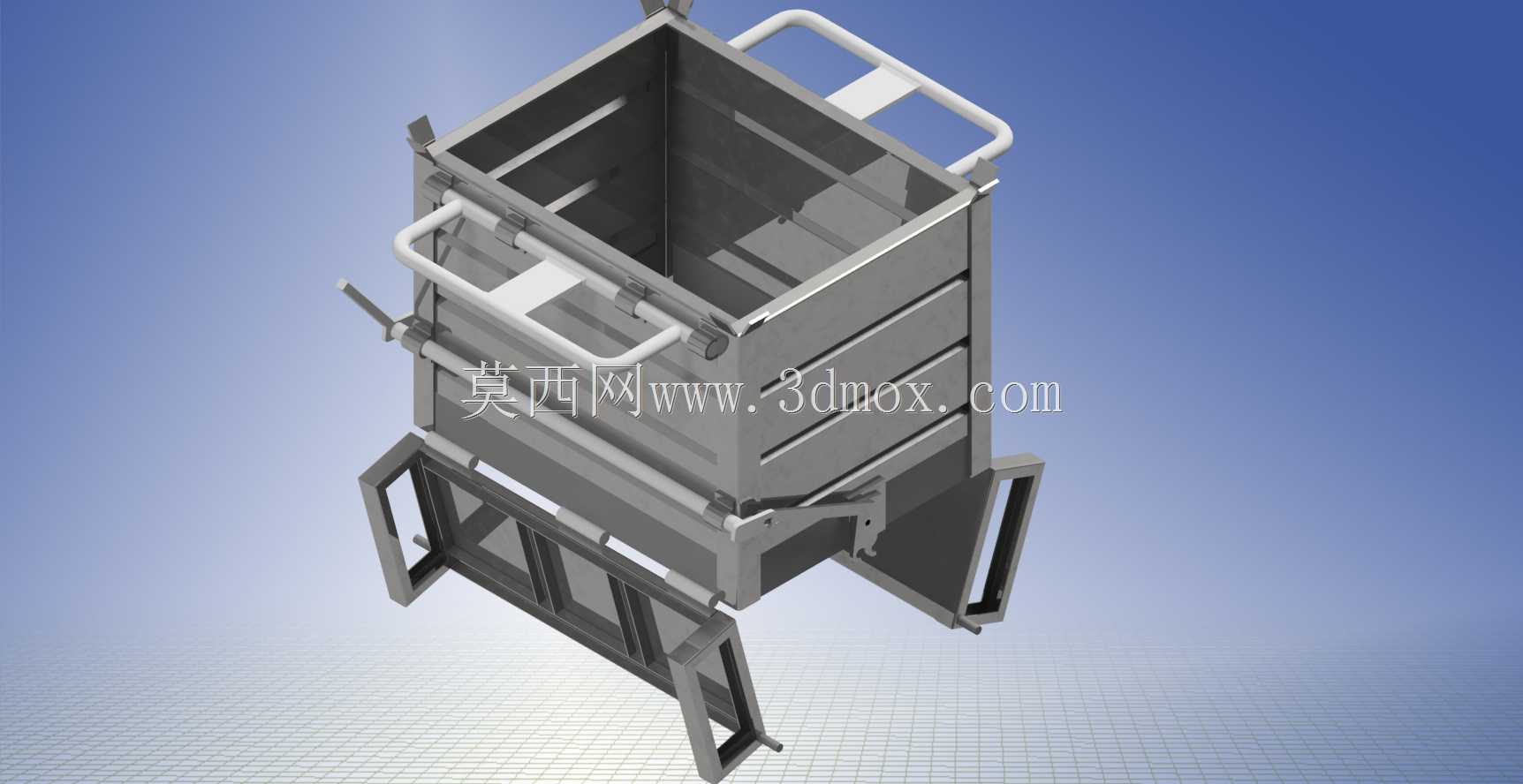

　　该金属承载架主要面向生产车间线边物料暂存、工序间工件转运、仓储单元化堆叠场景设计，适配多品种小批量生产模式下的柔性物流需求，可直接配合叉车、液压托盘车完成整架搬运，无需额外拆装转运容器，能有效减少工件二次搬运带来的磕碰损伤，降低线边作业的无效工时。从结构功能来看，架体采用侧边可翻转折叠设计，空载状态下可将侧围板向内翻折贴合底板，多架堆叠后占用仓储空间仅为满载状态的三分之一，大幅降低空架返程、闲置存储的场地成本；顶部设置一体化成型的U型提手，既满足人工短距离移位的握持需求，也可配合吊装带完成高位货架的存取作业，提手与主框架采用满焊连接，焊缝经打磨后无尖锐毛刺，避免作业过程中划伤操作人员或工件表面。

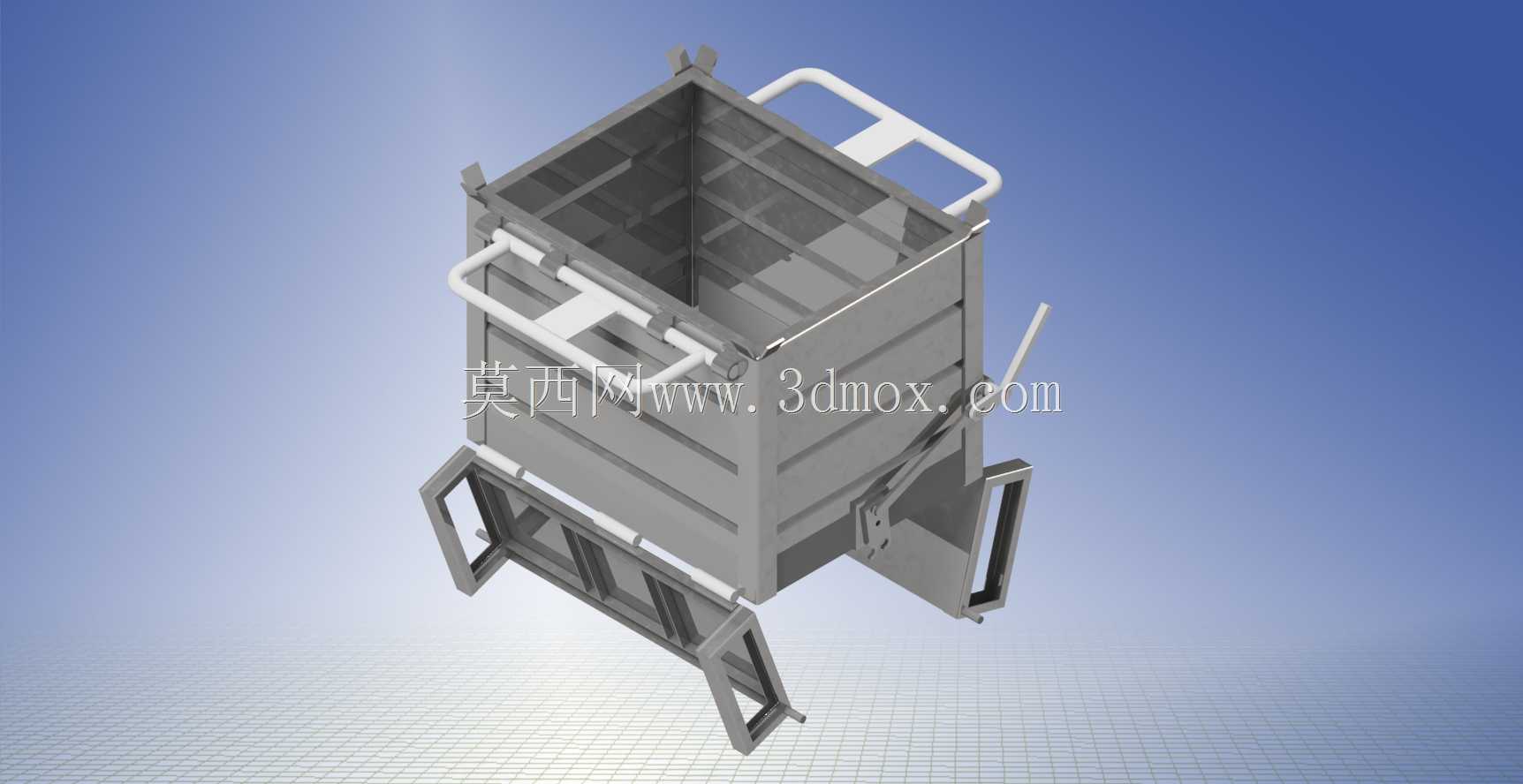

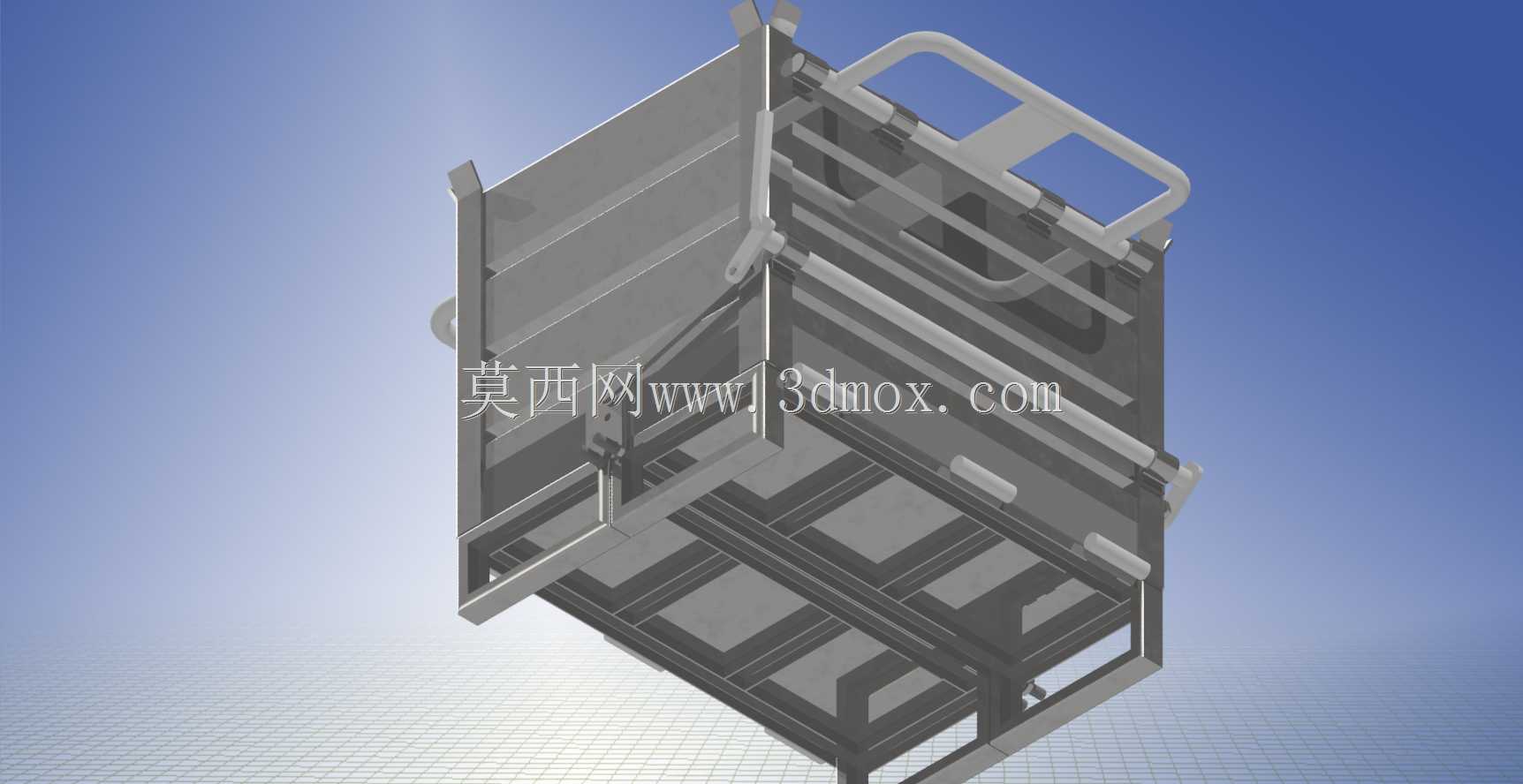

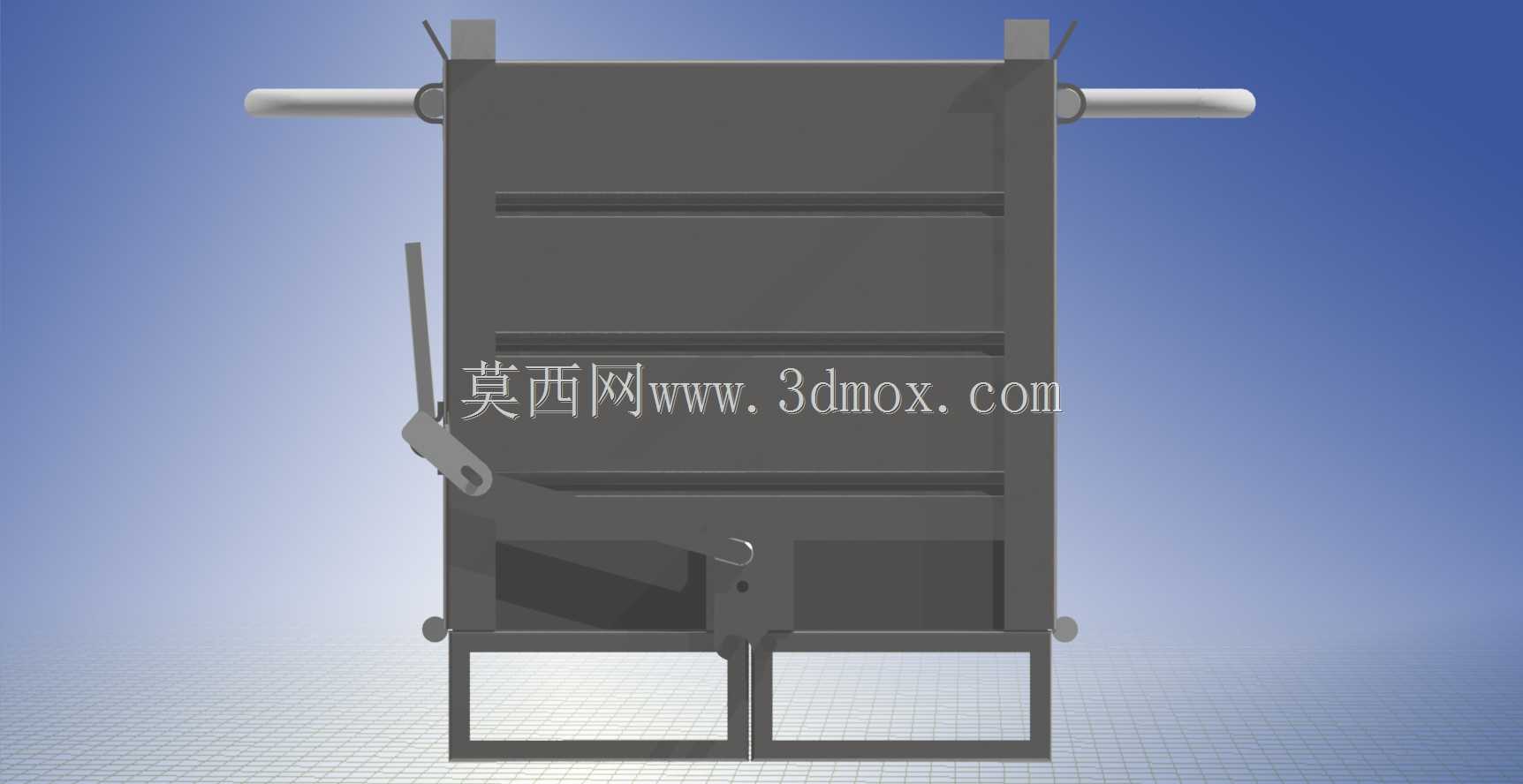

　　设计过程中优先考虑了载具的通用性与耐用性，底板采用格栅式镂空结构，一方面可减少架体自身重量，降低搬运负载，另一方面加工过程中产生的切削液、清洗残液可直接从格栅缝隙排出，不会在架体内积液造成工件锈蚀，同时镂空结构也适配自动化清洗线的上下料需求，清洗介质可无死角接触架内工件，无需额外倒料周转。侧围板采用等距排布的横向加强筋结构，在控制板材厚度的前提下提升侧向抗冲击能力，避免叉车转运过程中碰撞导致侧围变形，相邻架体堆叠时，底部设置的定位凸台可嵌入下方架体的顶部边框凹槽内，堆叠高度达到四层时仍不会出现滑移倾覆，满足高位仓储的堆垛安全要求。安装边界方面，架体展开状态下的外部轮廓尺寸适配标准1200mm*1000mm托盘的摆放要求，

　　可直接放置在标准托盘上完成整托转运，无需定制专用适配底座；折叠后整体高度低于200mm，可直接推入标准货架的底层横梁下方存放，适配现有大部分生产企业的仓储硬件条件，无需对现有货架、转运设备进行改造。架体的铰接部位采用免维护的自润滑衬套，长期使用无需加注润滑油，不会对存放的精密工件造成油污污染，铰接点的转动阻尼经过调校，侧围翻折时不会出现快速下落砸伤的风险，单人即可完成空载架的折叠与展开操作，无需辅助工具。考虑到生产现场的复杂使用环境，所有金属构件边缘均做R3圆角处理，焊接部位全部做抛丸除锈后喷塑处理，耐油污、耐弱酸碱腐蚀，可适配机加工车间、焊接车间、装配车间等多场景的使用需求，架体表面无多余突出结构，避免转运过程中勾挂周边管线、工装，减少现场作业的安全隐患。
